固定式2次元スキャナ

Matrixシリーズ
小型固定式2次元コードスキャナ
Matrix120シリーズ

  • 固定式2次元スキャナ
  • CCD式
  • DPM
  • 省スペース対応
  • 組み込みに最適
  • 食品業界に特化
  • FA向け
  • 医療向け
  • 1Dcode
  • 1years
  • 2Dcode
  • DLCODE
  • Ethernet
  • greenspot
  • GS1
  • RS232
  • RS422

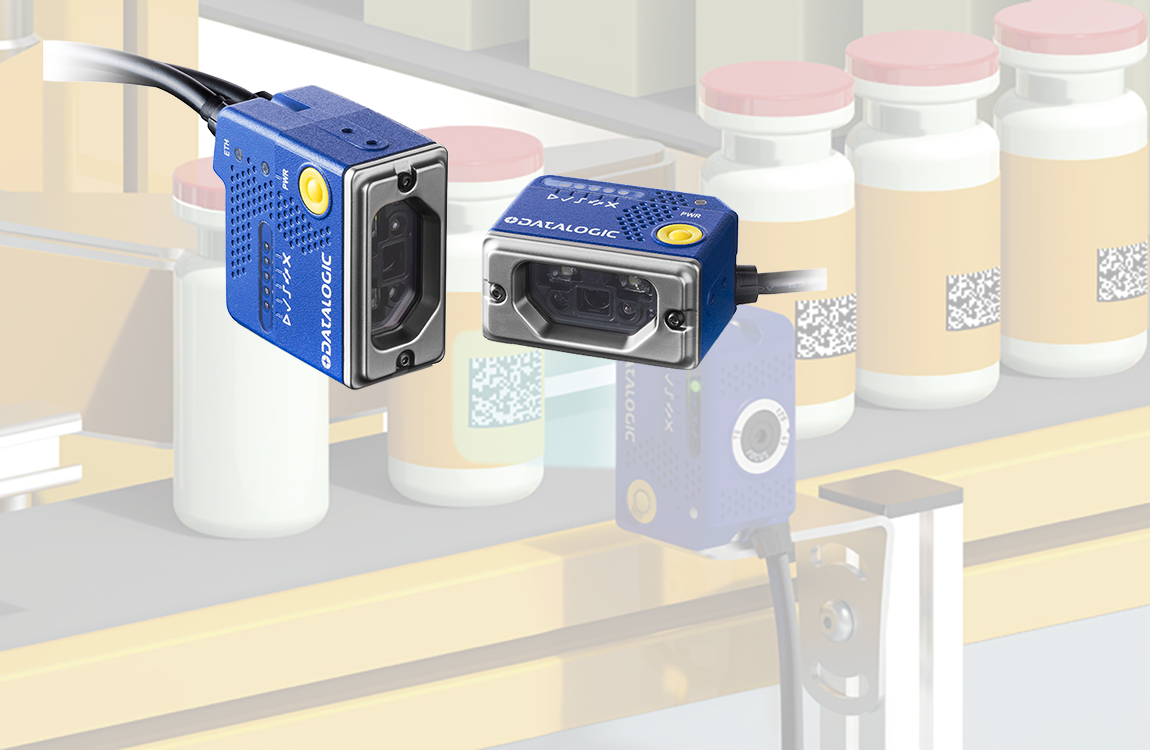

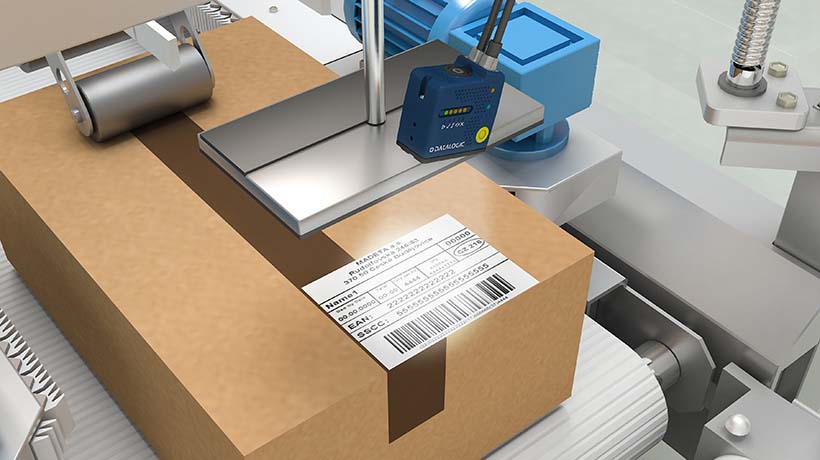

Matrix120

OEMに最適Matrixの読取を小型化

最新ウルトラコンパクト2次元コードスキャナ

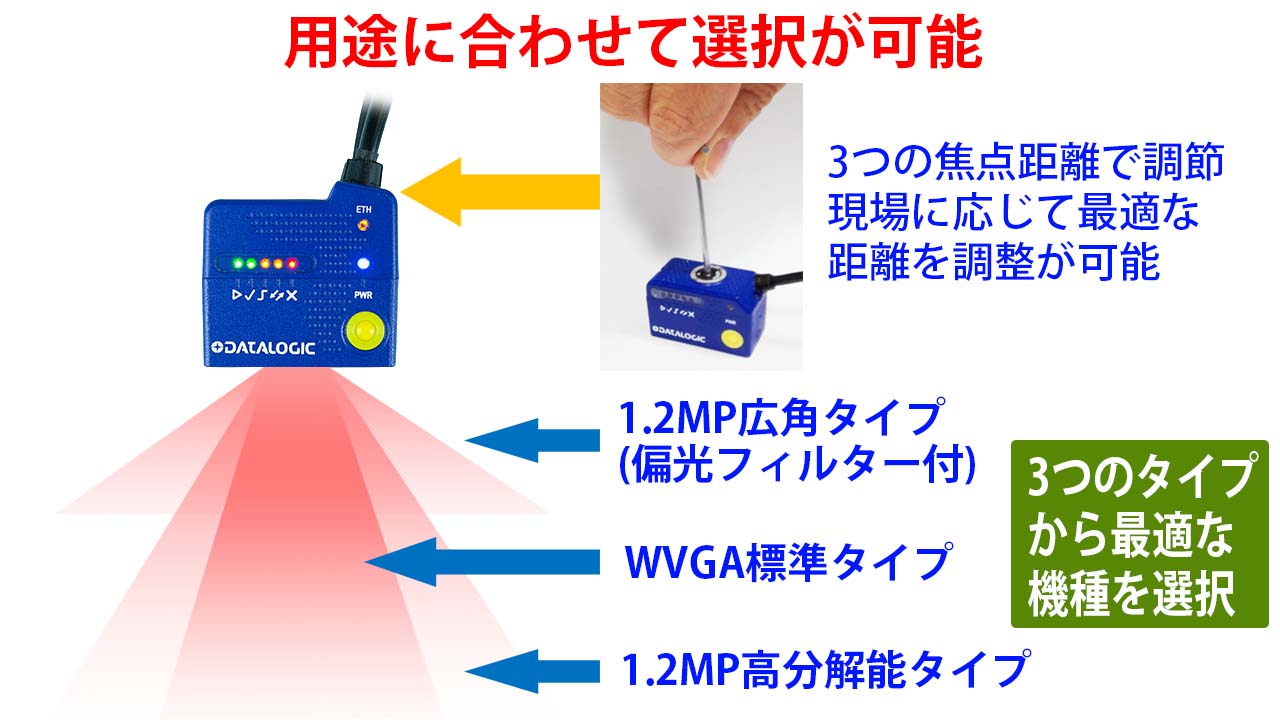

3段階のフォーカス調整がマニュアルで可能
グリーンスポットで確実な操作を実現

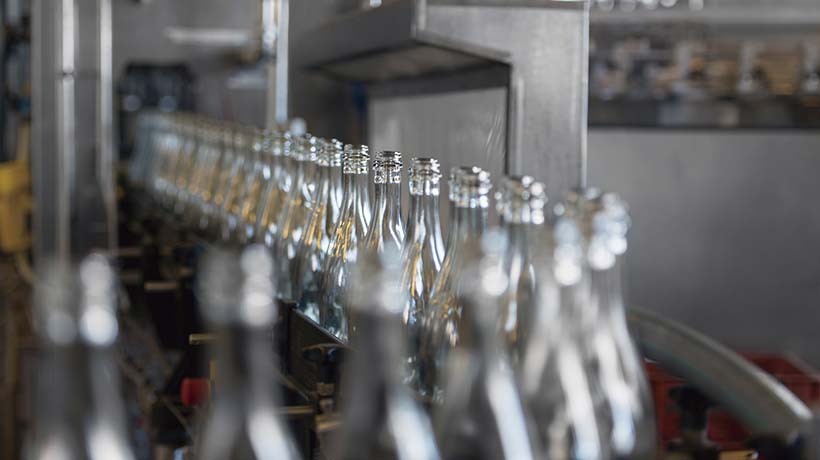

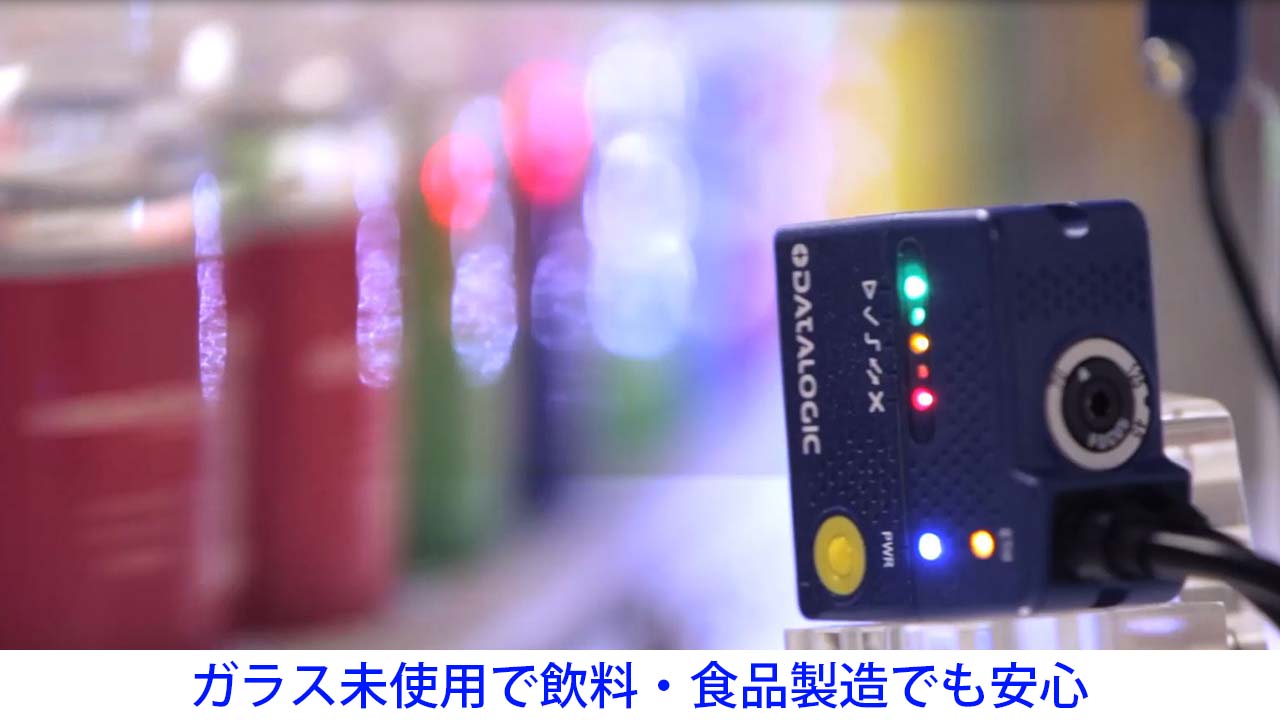

食品業界で使用が可能なプラスティック読取窓を採用

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード
  • <p>ドライバー等の工具で簡単に焦点距離の変更が可能です。様々な場所で取付を行う場合に、読み取り距離が異なる場所でも焦点距離の調整で対応が可能です。</p>

    ドライバー等の工具で簡単に焦点距離の変更が可能です。様々な場所で取付を行う場合に、読み取り距離が異なる場所でも焦点距離の調整で対応が可能です。

  • <p>超小型サイズでも、取付位置の調整が簡単な読み取りテストモードやレーザビームでの読み取り中心位置の表示が標準で内蔵しており、更に読み取り完了時のグリーンスポット機能も使用可能です。</p>

    超小型サイズでも、取付位置の調整が簡単な読み取りテストモードやレーザビームでの読み取り中心位置の表示が標準で内蔵しており、更に読み取り完了時のグリーンスポット機能も使用可能です。

製品型式 Matrix120-210-XXX WVGAタイプ
Matrix120-310-XXX 1.2MPタイプ
読取コード 1D ITF, Standard 2 of 5, Matrix 2 of 5, Code128(GS1-128), Code39, EAN/JAN/UPC, Code93, Codabar, Pharmacode, PDF417, Micro PDF417, GS1 DATABAR family, Composite Code
読取コード 2D DataMatrix ECC200, QRコード, Micro QRコード, Maxiコード, Aztecコード
読取コード 郵便 Royal Mail, Japan Post, Planet, Postnet, Australia Post, Intelligent Mail, Swedish Post, Kix Code等
最小分解能(2D) 0.127mm (-210-01X)
0.076mm (-31X-01X)
フレームレート 57フレーム/秒 (-210-01X)
36フレーム/秒 (-31X-01X)
ピッチ角/チルト角 ピッチ角±35° / チルト角0°~360°
イメージセンサ WVGA(752x480 Pixel) CMOSセンサ (-210-01X)
1.2MP(1280x960 Pixel) CMOSセンサ (-31X-01X)
電源電圧 DC5~30V
消費電力 0.4A~0.1A
通信インターフェース Main:RS232/RS422 (最高115.2Kbps)
Ethernet (10M/100Mbps) - サポートプロトコル(TCP/IP, Ethernet/IP, Modubus TCP)
通信モード Ethernet
入出力信号 同期信号入力(1点), プログラマブル入力(1点), プログラマブル出力(2点)
パラメータ設定方法 Xpressスイッチ, 専用ソフトDL.CODE (Ethernet), ホストモード(シリアル/Ethernet)
表示 ブザー,LED 7点,読取完了用Green Spot,読取NG用Red Spot,読取中心位置表示用レーザポインター

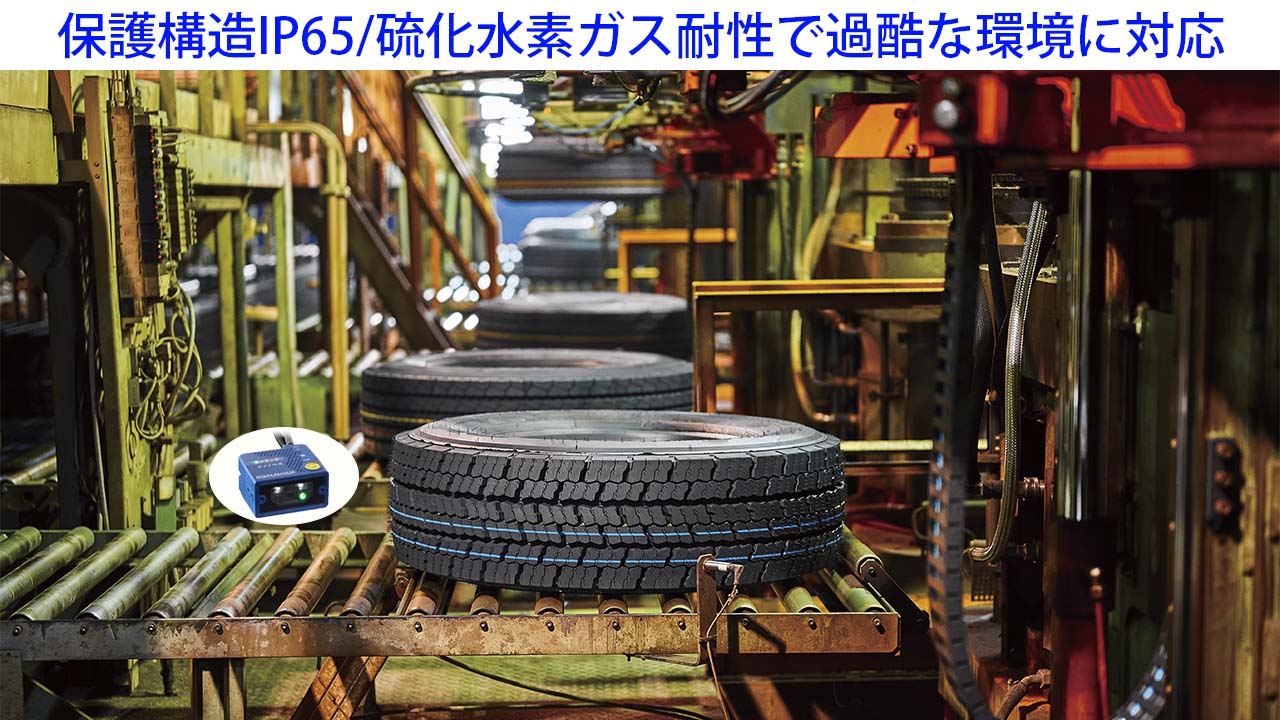

保護構造 IP65
耐振動 / 耐衝撃 1.5mm@13~55Hz ;2g@70~200Hz 各方向2時間 / 30g,11ms 各方向3回
動作温度/保存温度/湿度 0℃~+45℃/-40℃~+70℃/90%以下 (但し結露無きこと)

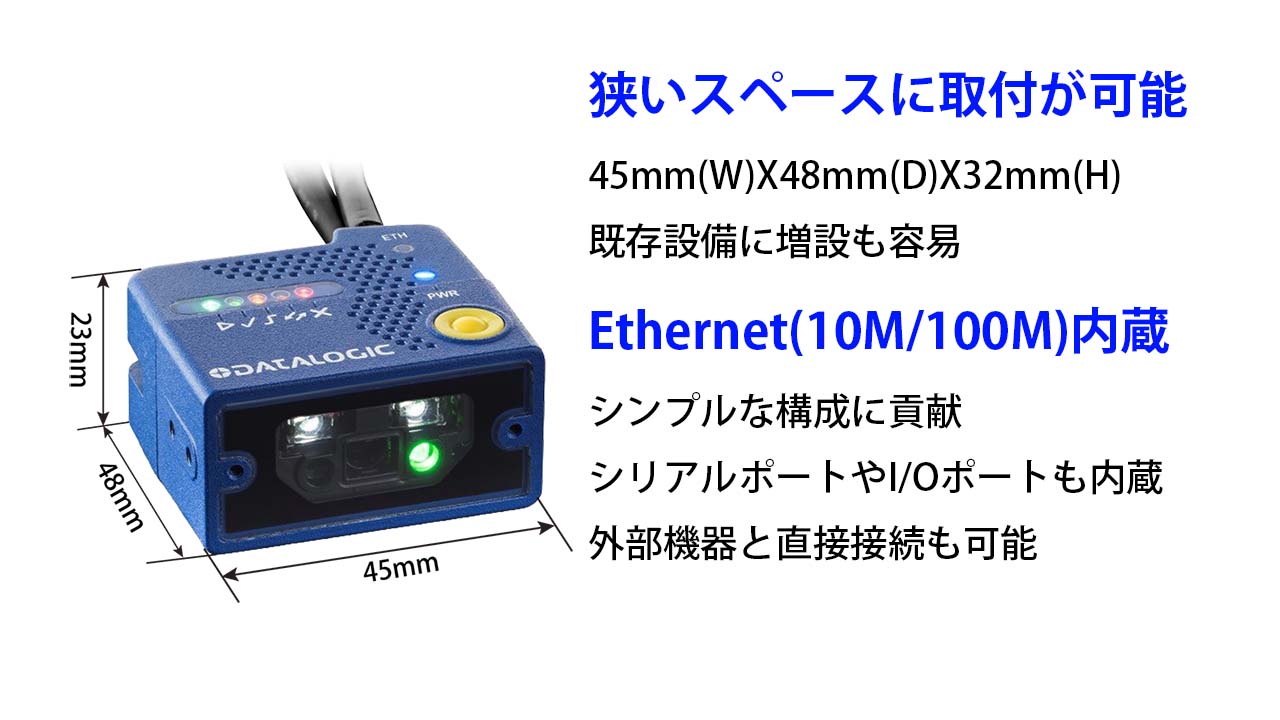

外形寸法(本体のみ) 45.4x48.5x23.5mm (ESDモデル:45.4x52.8x23.5mm)
重量 約200g
  • CBX100 - 端子台ボックス

    CBX100 - 端子台ボックス

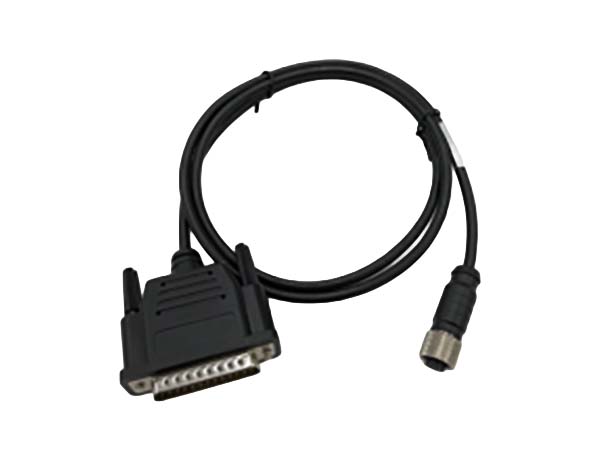

  • CAB-1011 - CBX接続用ケーブル1m

    CAB-1011 - CBX接続用ケーブル1m

  • CAB-ETH-MXX - Ethernetコネクタケーブル

    CAB-ETH-MXX - Ethernetコネクタケーブル

  • Matrix120シリーズ
    カタログ

  • Matrix120
    ハードウェアマニュアル

  • DL.CODE
    ソフトウェアマニュアル

  • DL.CODE
    簡易ソフトウェアマニュアル

  • DLCODE 1.81
    バージョン

  • DLCODE 1.82
    バージョン

動画

DL.CODEの設定:接続基本編

設定ツール[DL.CODE]でのMatrixシリーズ製品との接続方法をご紹介します。
