組み込み型スキャナ

固定式2次元コードスキャナ

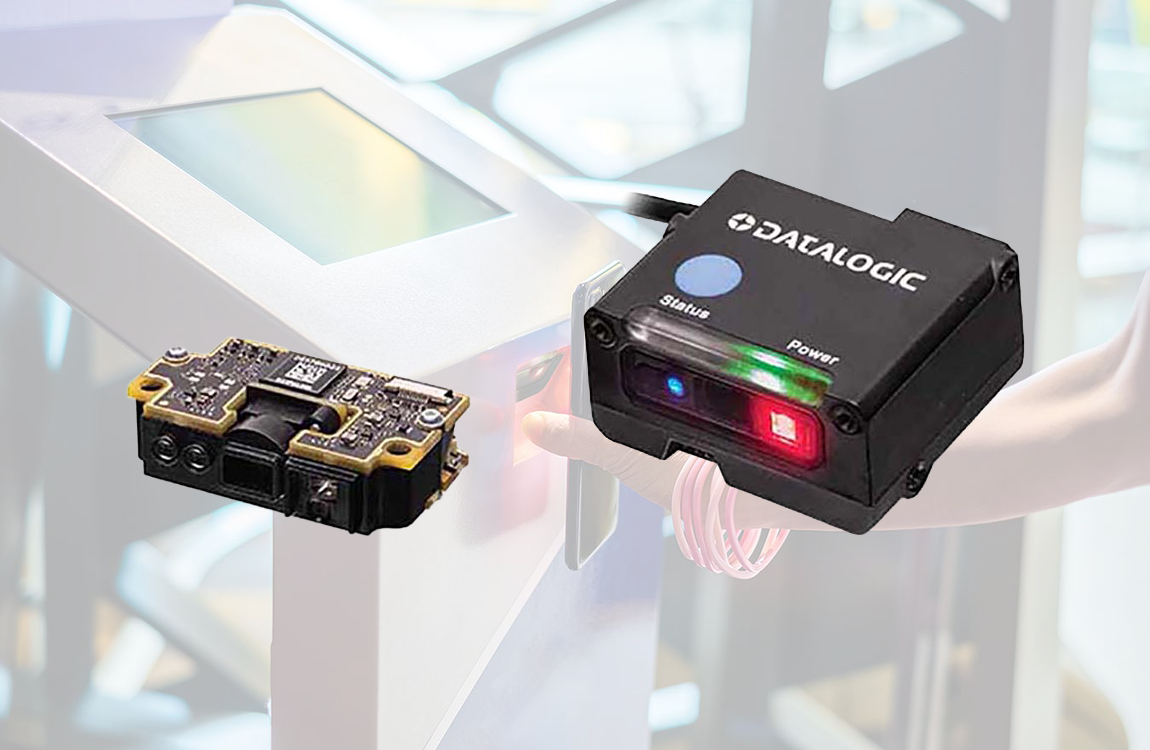

GFS4500シリーズ

  • 組み込み型スキャナ
  • CCD式
  • 埋め込み式
  • 組み込みに最適
  • FA向け
  • 流通向け
  • 1Dcode
  • 2Dcode
  • 5years
  • GS1
  • RS232
  • USB
GFS4500

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード
  • 近距離から高深度読み取りを実現、機器組込に最適

    1Mピクセルセンサを搭載

    大型1Mピクセルセンサを搭載して、近距離から高深度の読み取りを実現しました。
    チケット等の読み取り機への機器組込に最適です。

    1Mピクセルセンサを搭載

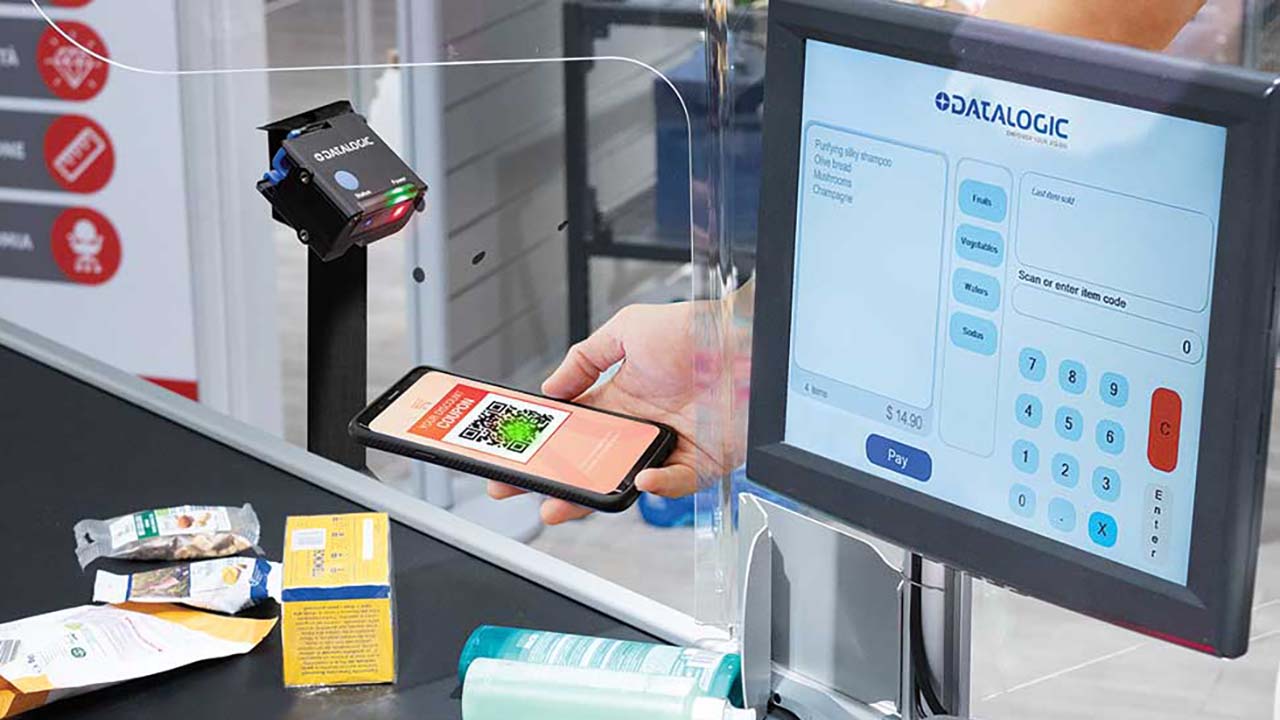

  • 視覚で確実なフィードバック

    読み取り照準には青色LED光、読み取り完了にはグリーンスポットでフィードバック。
    ハンズフリーでの読み取り操作でも確実な作業で効率アップします。


    視覚で確実なフィードバック

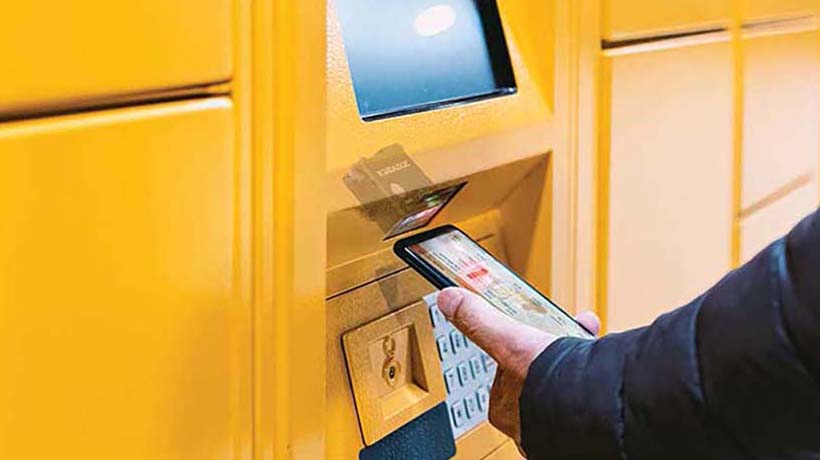

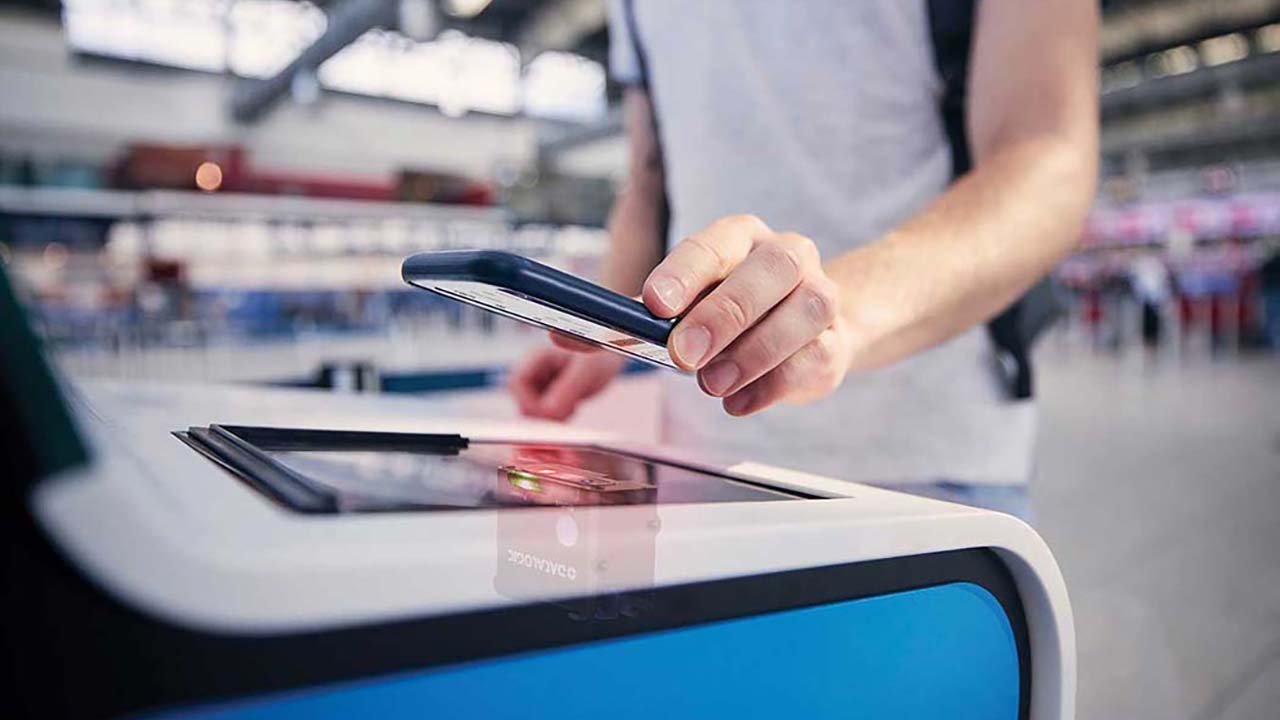

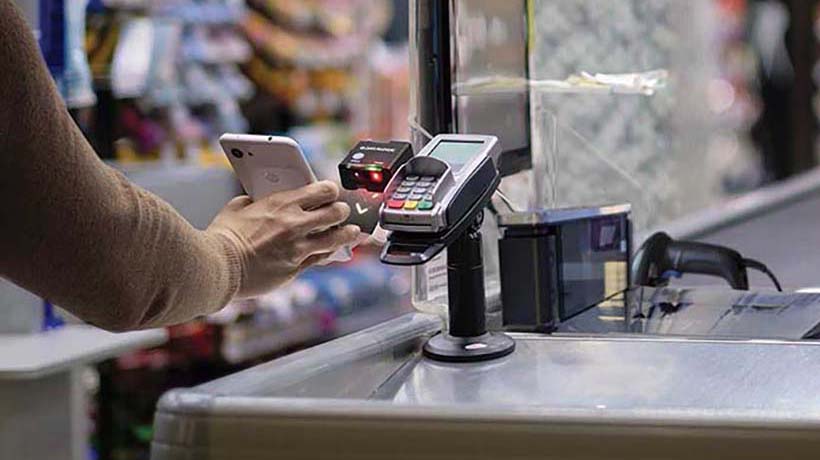

  • スマートフォン表示コードも読み取り可能

    ポイント精算等のスマートフォン表示コードの読み取りも対応が可能です。

    スマートフォン表示コードも読み取り可能

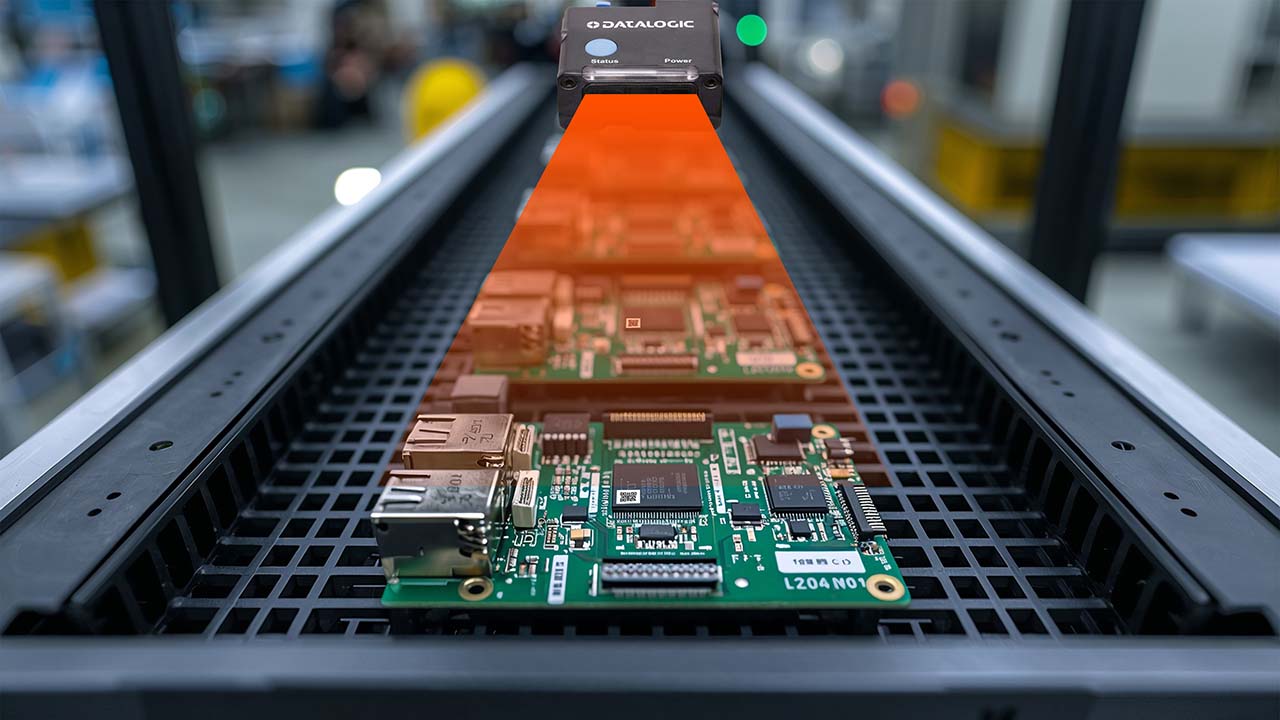

自動検査機への組込

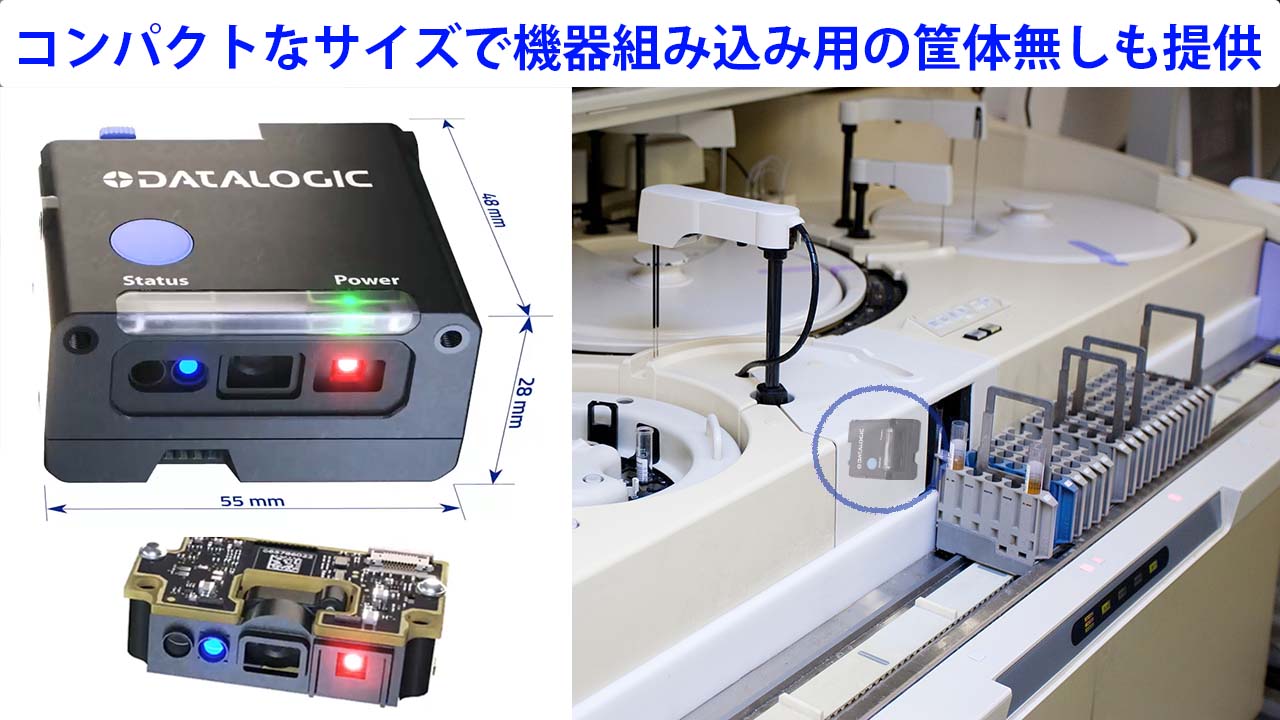

  • 自動検査機への組込に最適なサイズ

    自動検査機への組込に最適なサイズ

  • 画像キャプチャー機能も標準で対応

    画像キャプチャー機能も標準で対応

製品型式 GFS4520-BKK1-RED 黒色筐体,赤色照明,USBインターフェース(MicroUSBコネクタ)+USB-TyeAケーブル(94A051968)
GFS4550-BKK2-RED 黒色筐体,赤色照明,RS232インターフェース(2m,D-sub9sコネクタケーブル装備)
※筐体無しのエンジンタイプについては、お問い合わせをお願いします。
読取コード (1D) JAN/EAN/UPC(アドオンコード含む), ITF, CODE39, CODE93, CODE128/GS1-128, CODABAR(NW7), GS1DataBar Family
読取コード (2D) QR Code, MicroQR Code, DataMatrix, PDF417, Micro PDF417
最小分解能 (1D / 2D) 0.076mm(3mils) / 0.13mm(5mils)
読取深度 (1D / 2D) 40~820mm(NB:0.33mm) / 35~220mm (NB:0.25mm)
ピッチ角/スキュー角 ±60°/±60°
イメージセンサ / フレームレート 1Mピクセル: 1,280x800 pixel / 60フレーム/秒
PCS / 周囲照度 最小15% / 0~120,000lux
通信インターフェース USB(USB-COM, HID):GFS4520
RS232:GFS4550
パラメータ設定方法 設定バーコードマニュアル, Aladdinソフトウェア
表示 LED2点
電源電圧 DC5~14V
消費電流 225mA未満(typ.),
115mA(待機時:オートマティック)
55mA(待機時:オンライン,シリアルオンライン)
保護構造 : 耐落下性能 IP54 : 1.5m (複数回コンクリート面)
動作温度範囲 -20~50℃
サイズ 28x48x55mm(ケーブル含まず)
重量 約152g(2m-db9sケーブル含む):GFS4550
約95g:GFS4520

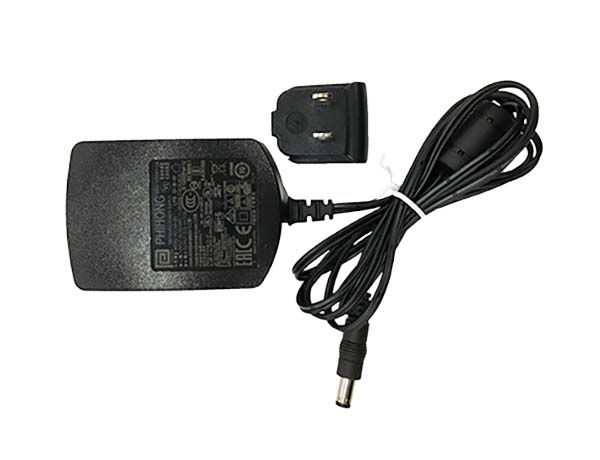

  • 90ACC0287 - ACアダプタ(GFS4550用)
    90ACC0306 - AC電源プラグ(GFS4550用)

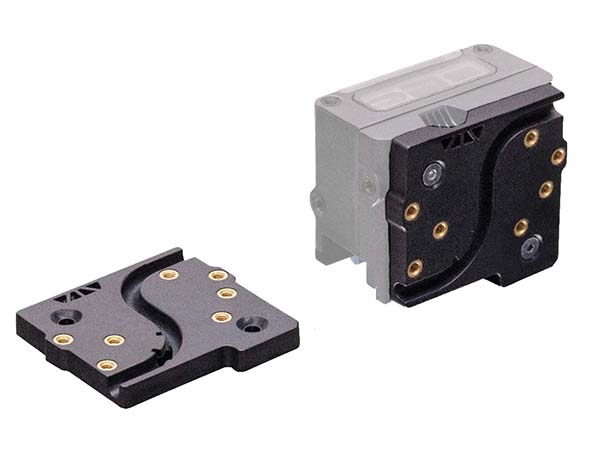

  • MA-4500-BK - GFS4400取付部互換用黒色プレート

  • 94A051968 - GFS4520用USBケーブル(Micro USB - USB Type A)

  • GFS4500
    カタログ

  • GFS4500
    ハードウェアマニュアル

  • HHRバーコード設定メニューシート
    Z-7

  • USB-COMドライバ
    (Zip版)

  • USB-COMドライバ
    (Msi版)
