ハンディバーコードリーダ

高性能ハンディ
バーコードリーダ
GD4200/GBT4200

  • ハンディバーコードリーダ
  • CCD式
  • ハンディ式
  • 検品作業に最適
  • ワイヤレス無線内蔵
  • 医療用バーコード読取
  • 医療向け
  • 流通向け
  • 1Dcode
  • 3GL
  • 3years
  • 5years
  • Bluetooth
  • greenspot
  • GS1
  • RS232
  • USB

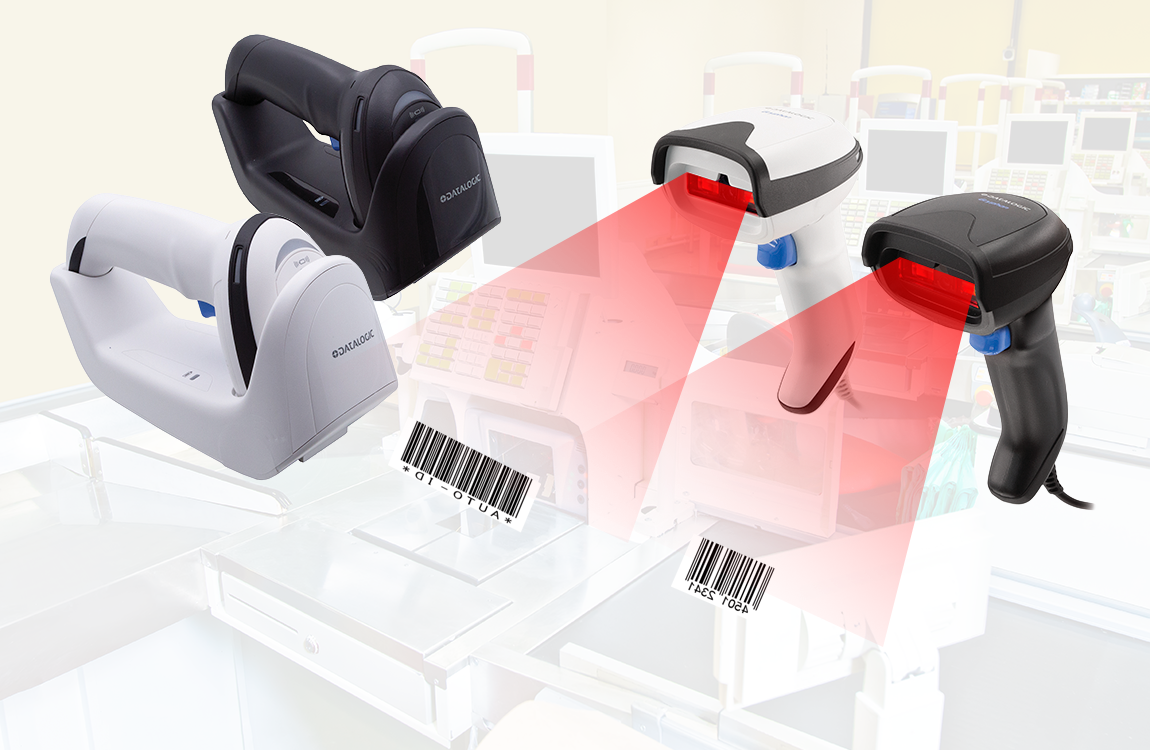

Gryphon4200

無線モデルはワイヤレス充電方式を業界初採用!
IP52対応なので工場での使用にも耐えられます
洗浄消毒に耐える筐体!
GDシリーズは5年保証/GBTシリーズは3年保証(バッテリは1年保証)

注)新USB標準ケーブル90A052258の使用を推奨します。

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

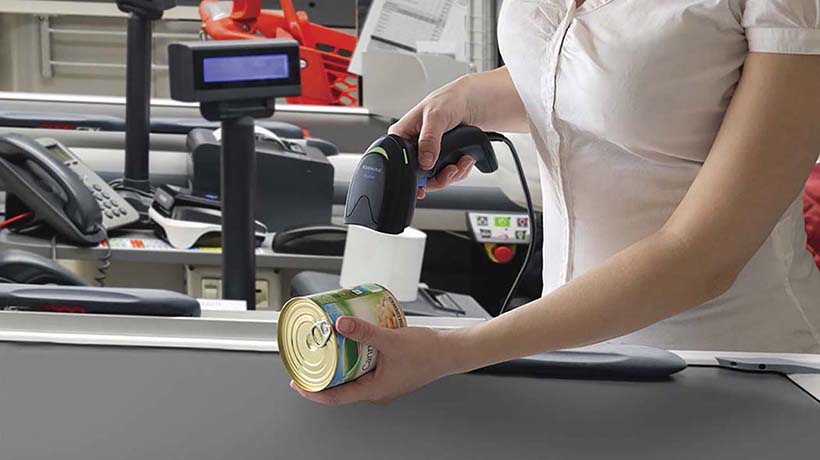

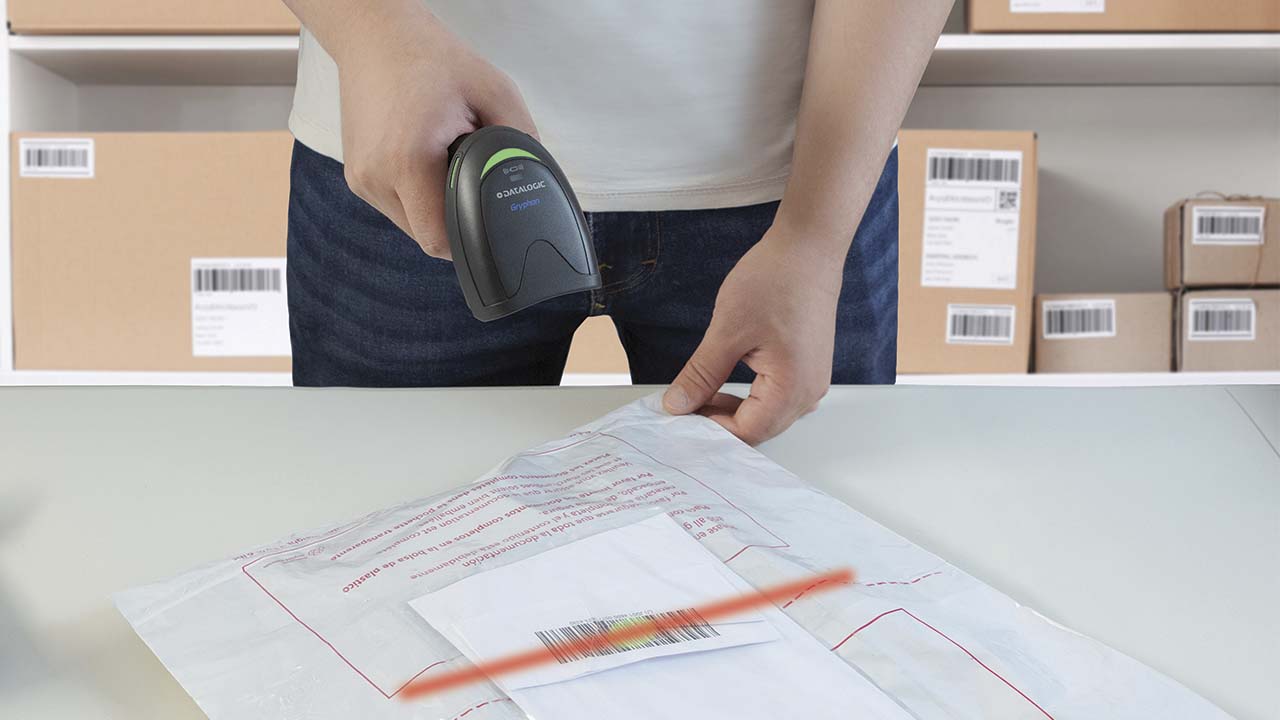

  • 高い読み取り能力と優れた操作性

    難読コードも楽々と読み取り

    最小読み取り幅0.077mm さらに低コントラスト印字や画面内のバーコードでも簡単に読み取りが可能

    難読コードも楽々と読み取り

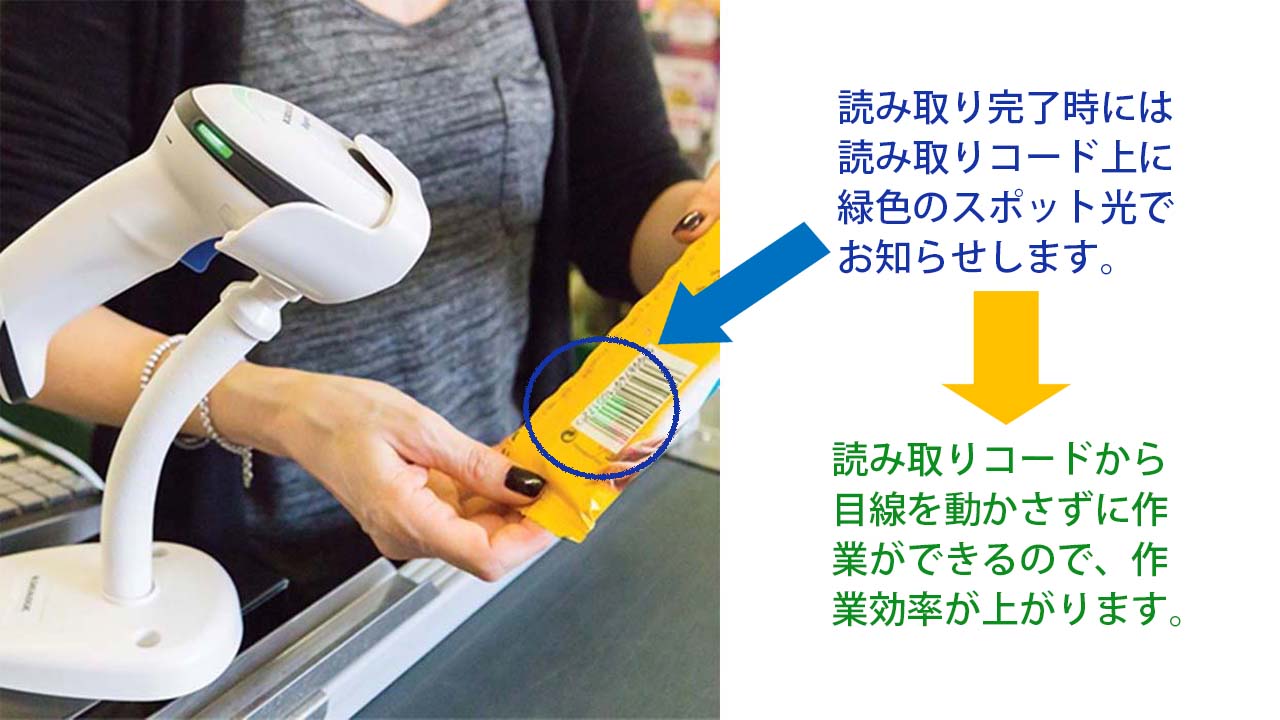

  • 読み取り完了時の視認性抜群

    3GL(グリーンスポット+本体LED×2方向)で読み取り完了確認が容易

    読み取り完了時の視認性抜群

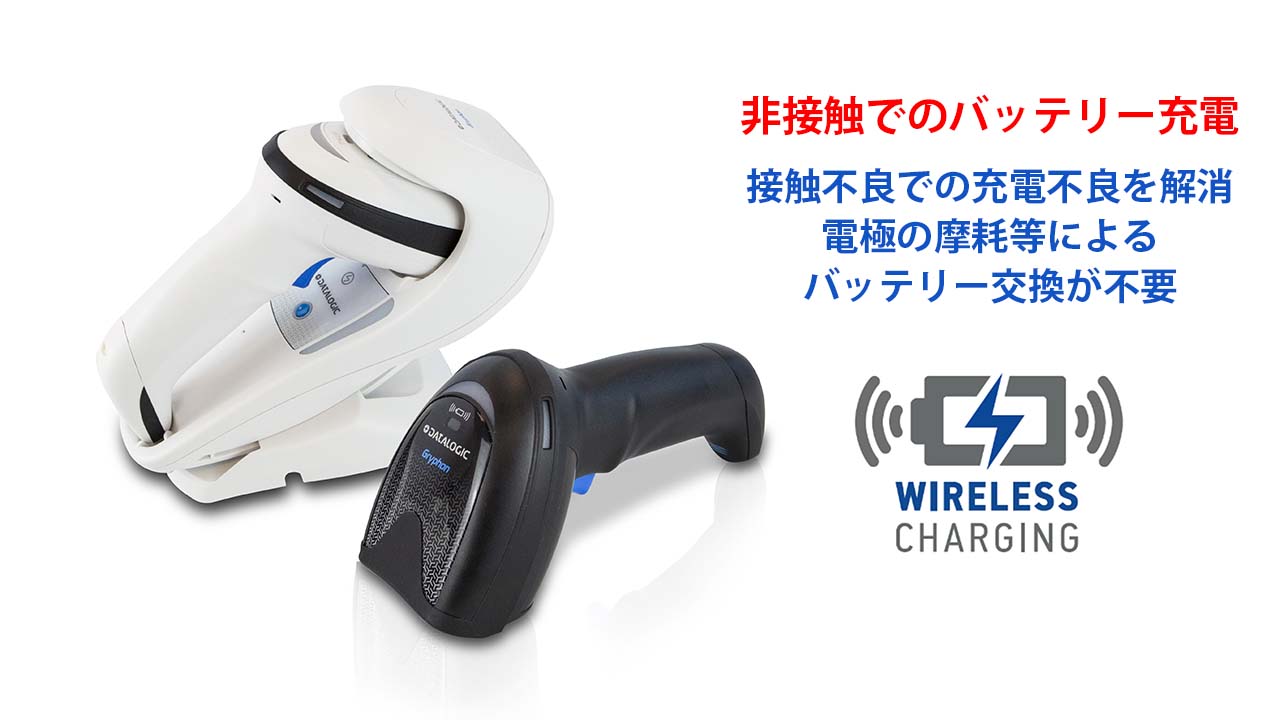

  • ワイヤレス充電方式採用のBluetooth無線モデル

    ワイヤレス充電で寿命も長持ち

    ワイヤレス充電方式の採用により無線式バーコードリーダ本体とベースステーションとの充電コネクタが無くなることで、接点部の消耗による故障原因が無くなりデバイスの寿命が延び、接点部のメンテナンスやクリーニング作業が不要

    ワイヤレス充電で寿命も長持ち

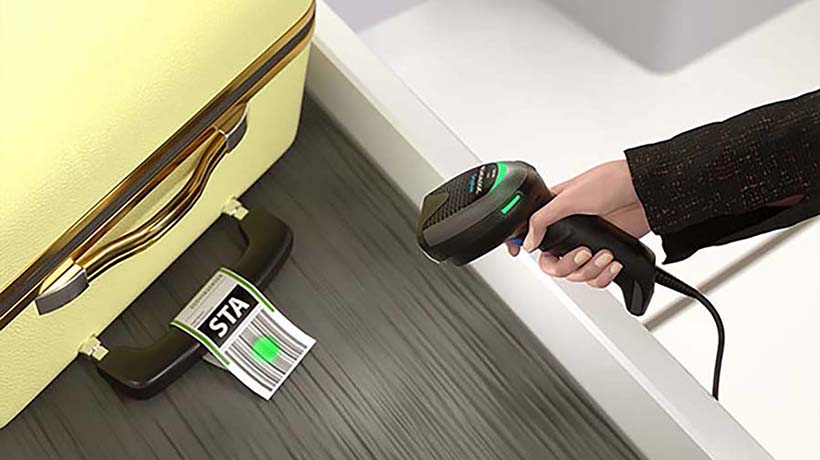

  • 広い通信エリアで作業範囲が広がる

    Bluetooth 4.0を採用 Class1,Class2,Class3はプログラマブルで選択可 最大通信距離100m (見通し)

    広い通信エリアで作業範囲が広がる

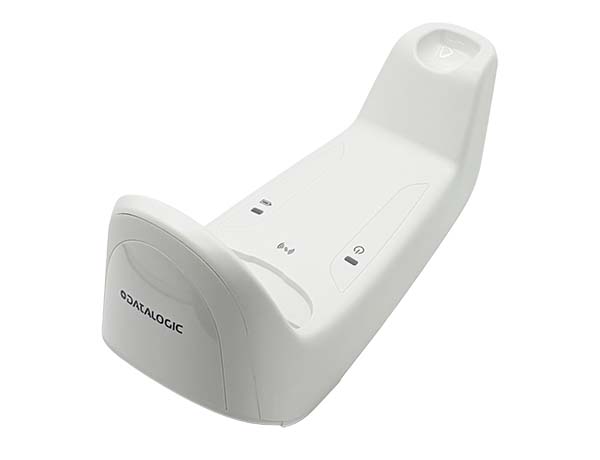

  • 多彩な用途に対応のベースステーション

    平置き、かざし読み、壁掛け取り付けのいずれにも対応
    ケーブル引き出し位置は前面/背面/側面のいずれにも対応
    インターフェースはRS-232、USB対応

    多彩な用途に対応のベースステーション

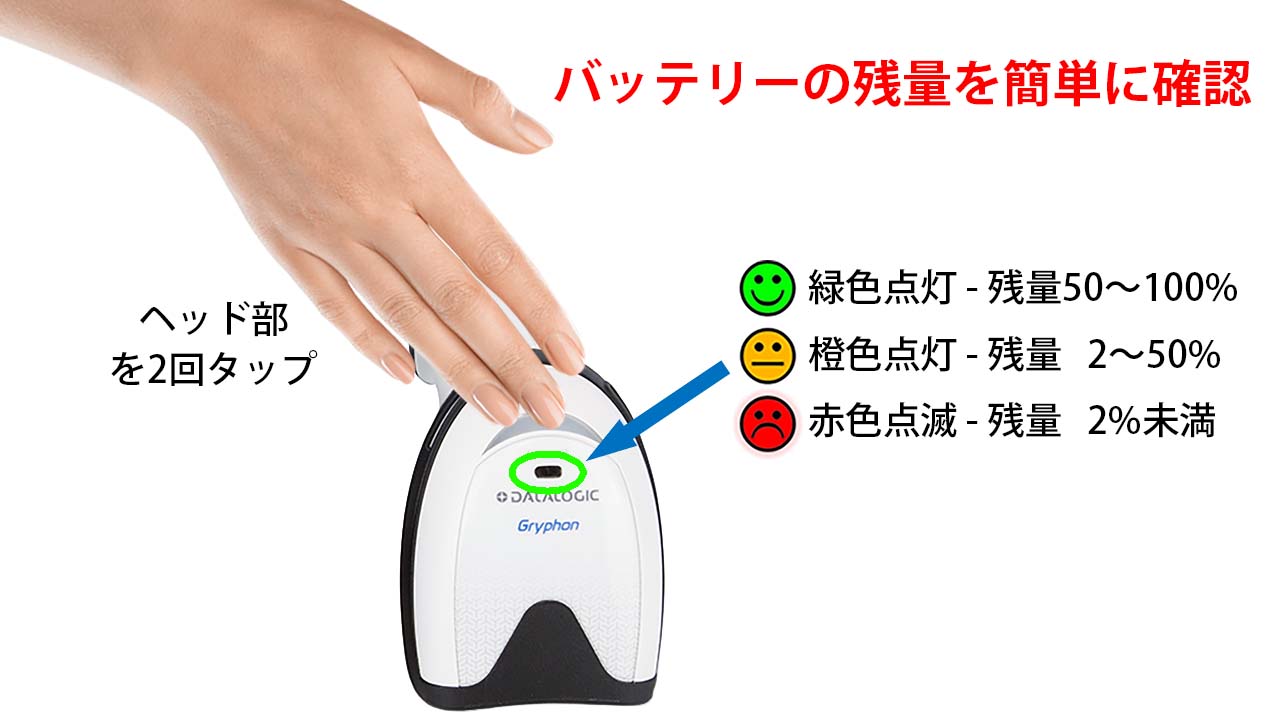

  • 急なバッテリー切れも防げる

    スキャナヘッドを指でダブルタップすることでバッテリーの充電状態の情報を簡単に取得
    (紹介動画 “Gryphon GBT4200 非接触充電クラス初” をご覧ください)

    急なバッテリー切れも防げる
製品型式 GD4290-WH バーコードリーダ, 白色筐体, トリガSW 付, マルチインターフェース
GBT4200-WH-WLC 無線式バーコードリーダ, 白色筐体, トリガSW 付, マルチインターフェース
読取コード JAN/EAN/UPC(アドオンコード含む), ITF, CODE39, CODE93, CODE128/GS1-128, CODABAR(NW7), GS1 DataBar Family
最小分解能 0.077mm(3mil)
読取深度 50~735mm(10mil), 35~900mm(13mil)
イメージセンサ CCDソリッドステートセンサ (2,500Pixel)
PCS 最小15%
ピッチ角/ スキュー角/チルト角 スキュー:± 65°/ピッチ:± 65°/チルト:± 45°
周囲照度 130,000Lux以下
通信インターフェース[GD] USB(USB-COM, HID)、RS232
無線インターフェース[GBT] Bluetooth 4.0 Certified Class1, Class2 and Class3, 通信距離100m(見通し) SPP/HIDプロファイル対応
電源電圧[GD] DC4.5-14V
消費電流[GD] 定格-350mA (DC5V), 待機時-60mA (DC5V)
電池容量[GBT] リチウムイオンバッテリー2,550mAh
読取回数[GBT] 80,000回 (当社テスト基準による)
充電時間[GBT] フル充電一回当たり4 時間 (専用ACアダプタ使用した場合)
保護構造 : ESD (気中) : 耐落下性能 IP52 : 16kv : 1.8m
温度/ 湿度(動作時) 0 ~ 50℃ /0 ~ 95% (但し結露無きこと)
サイズ 166x110x68mm
重量 約163g (ケーブル含まず) [GD]
約230g (バッテリー含む) [GBT]
  • HLD-G041-WH - ヘッドスタンド ( 置台 ) 白モデル

    HLD-G041-WH
    ヘッドスタンド ( 置台 ) 白モデル

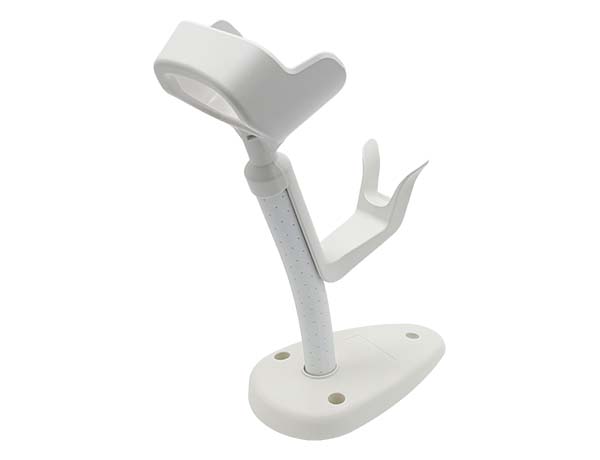

  • STD-G041-WH - グースネック読取スタンド白モデル

    STD-G041-WH
    グースネック読取スタンド白モデル

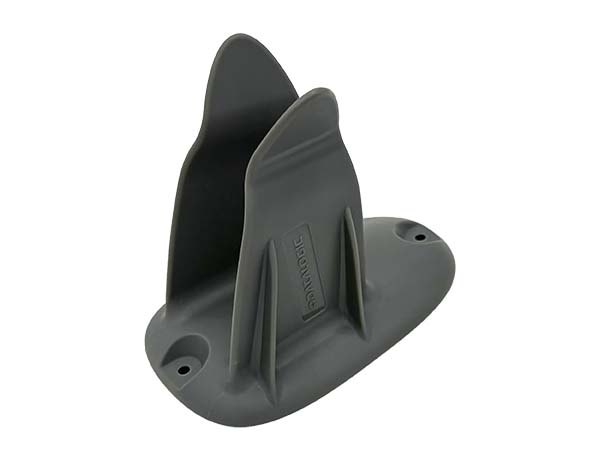

  • 11-0362 - 多目的スタンド白、壁掛け可能

    11-0362
    多目的スタンド白、壁掛け可能

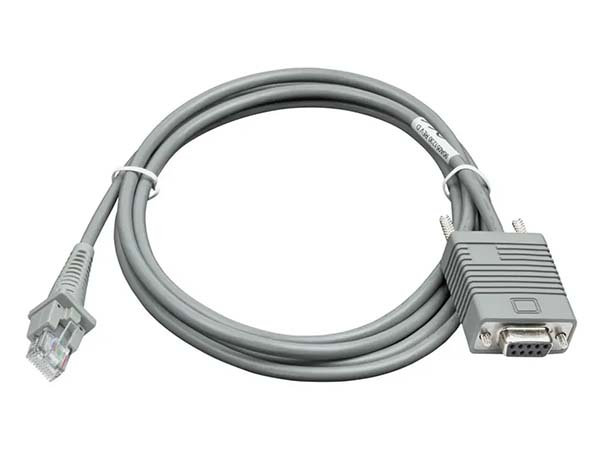

  • 90A051230 - RS232、2m、ストレートケーブル、DC ジャック付

    90A051230
    RS232,2mストレートケーブル,DCジャック付

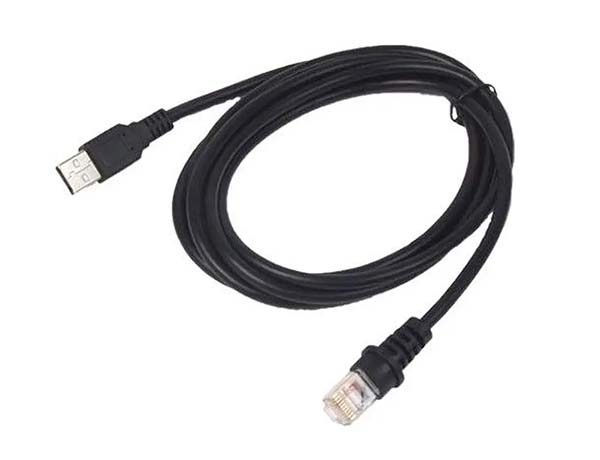

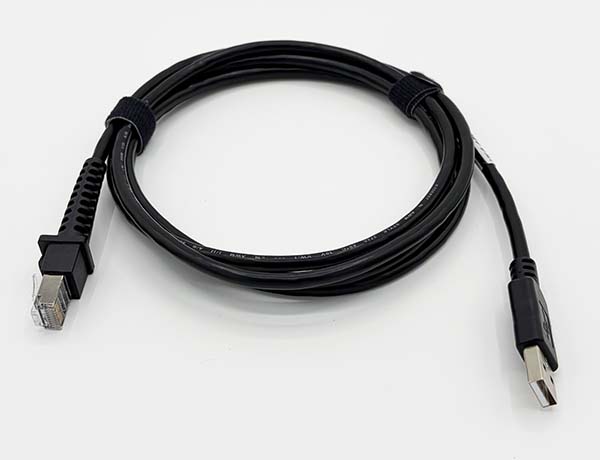

  • 90A052258 - USB、2m ストレートケーブル

    90A052258
    USB、2m ストレートケーブル

  • 90ACC0287 - ACアダプタ(GD4000用)90ACC0306 - AC電源プラグ(GD4000用)

    90ACC0287 - ACアダプタ(GD用)
    90ACC0306 - AC電源プラグ(GD用)

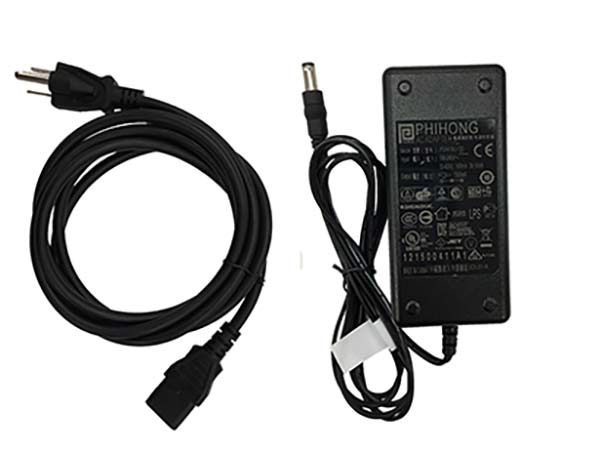

  • 8-0935+6003-0927 ACアダプタ(GBT4000用)

    8-0935 - ACアダプタ(GBT用)
    6003-0927 - ACケーブル(GBT用)

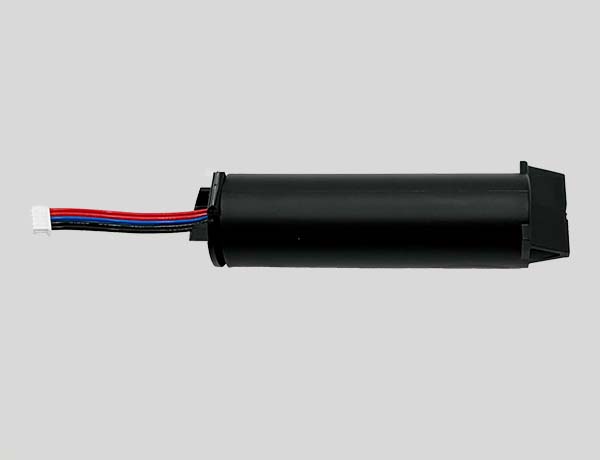

  • RBP-GM4200 GBT4200用バッテリーパック(リムーバル)

    RBP-GM4200
    GBT4200用バッテリーパック(リムーバル)

  • Gryphon4200/4500シリーズ
    カタログ

  • GD4200(有線)
    ハードウェアマニュアル

  • GBT4200(無線)
    ハードウェアマニュアル

  • HHRバーコード設定メニューシート
    Z-7

  • GD4200
    外形寸法図(PDF)

  • GBT4200
    外形寸法図(PDF)

  • WLC4090-XX-BT
    外形寸法図(PDF)

  • STDG041-XX
    外形寸法図(PDF)

  • HLDG041-XX
    外形寸法図(PDF)

  • 11-0362
    外形寸法図(PDF)

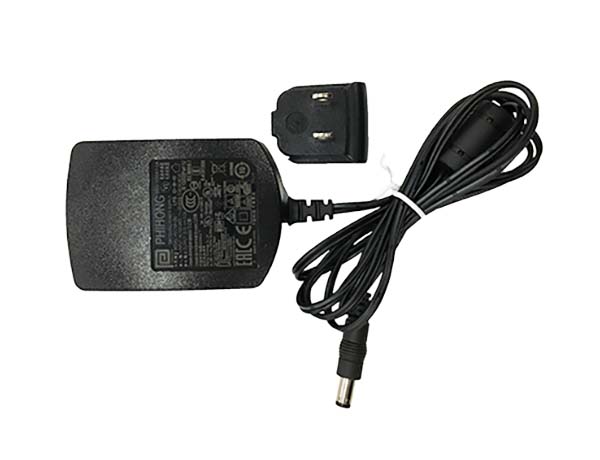

  • 11-0387
    外形寸法図(PDF)

  • 90A052065
    仕様図(PDF)

  • 90A051230
    仕様図(PDF)

  • USB-COMドライバ
    (Zip版)

  • USB-COMドライバ
    (Msi版)

動画

Gryphon GBT4200 非接触充電クラス初

スマホでお馴染みの非接触(ワイヤレス)充電方式をクラス初採用!
一番の不具合要因である充電端子はありません。
作業中にヘッド部をダブルタップすることで充電残量を知ることができるので安心です。

Gryphon GBT4200 ベースステーション 角度変更

ベースステーションの角度を変更することによりスタンドモードでご使用いただけます。

Gryphon GD4200 オートスタンド

オートスタンドを使用することによりトリガーを引かずにバーコードをかざすだけで読み取りが可能になります。

Gryphon GD4200 USB接続

有線タイプ Gryphon GD4200のUSBケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GD4200 RS232接続

有線タイプ Gryphon GD4200のRS232ケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GBT4200 USB接続

無線タイプ Gryphon GBT4200のUSBケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GBT4200 RS232接続

無線タイプ Gryphon GBT4200のRS232ケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GD4200 ケーブルの外し方

有線タイプ Gryphon GD4200インターフェースケーブルの外し方についてご紹介します。
