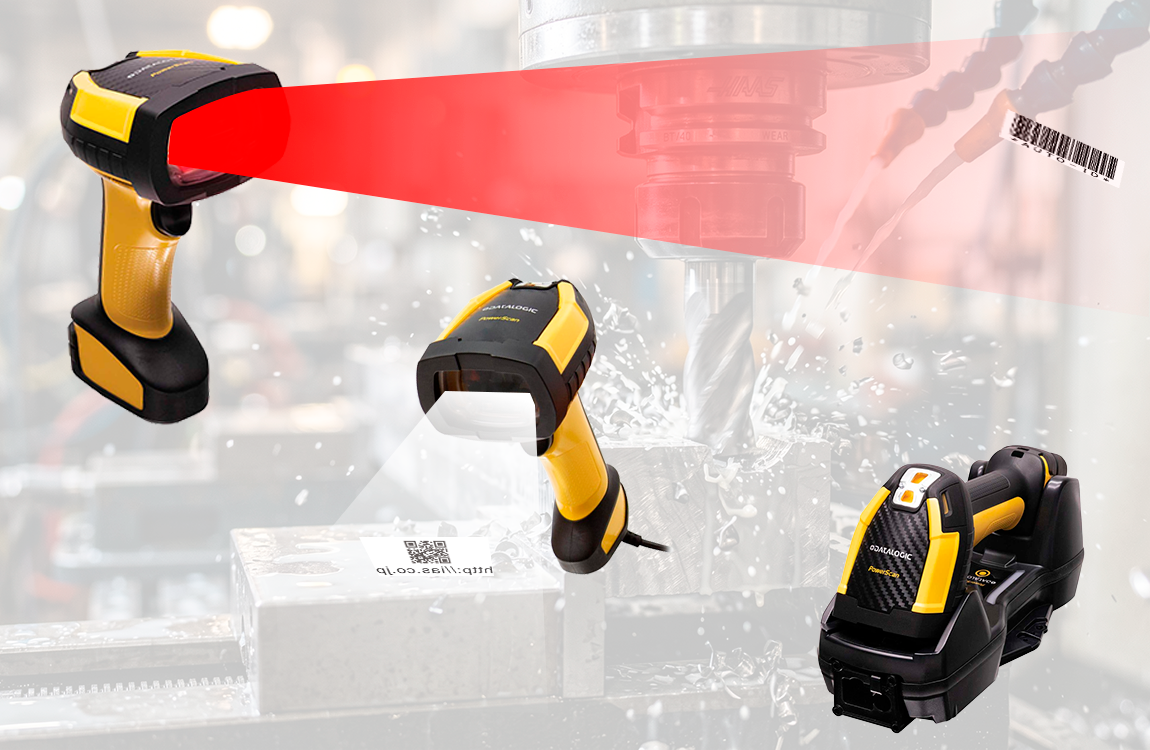

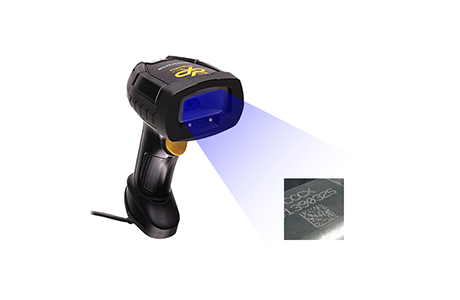

PowerScan9600 -

ハンディ2次元コードリーダ

PowerScanシリーズ
ハンディ式2次元コードリーダ
PD9630/PBT9600 (HP/AR)

ハンディ2次元コードリーダ

CCD式
ハンディ式

受入れ検査
工程管理
DPM
ワイヤレス無線内蔵
長距離読取ハンディ
耐環境対応

FA向け
物流向け

高性能・長距離の2タイプから、最適な仕様の選択が実現
有線・Bluetooth無線のインターフェースも選択可能
Bluetooth無線タイプは非接触バッテリー充電により、バッテリーの信頼性アップ

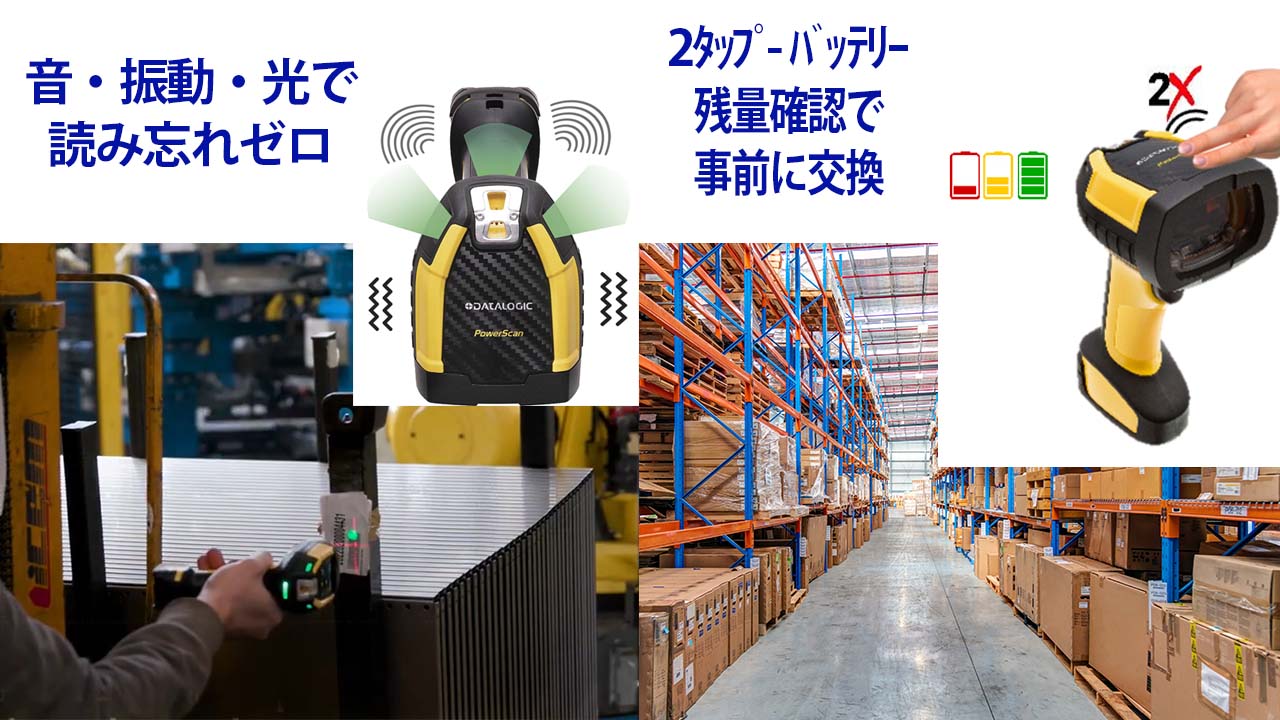

3GL+大音量ブザー+バイブレーションで操作確認が容易

特徴
スペック

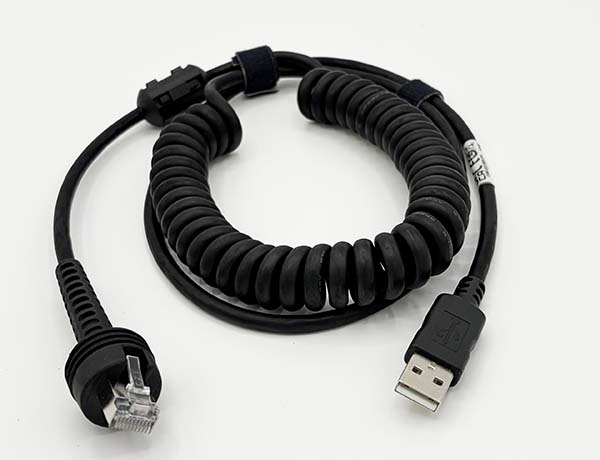

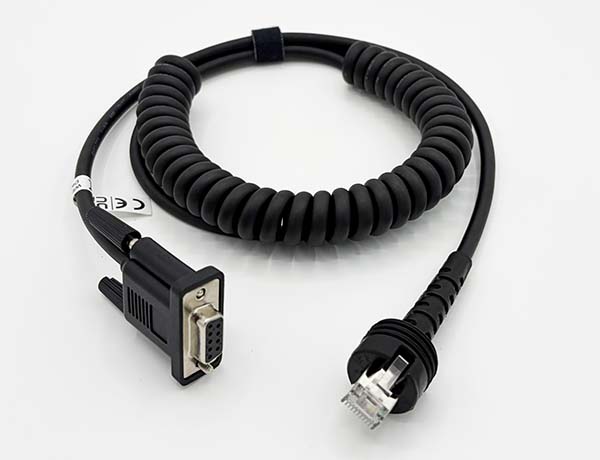

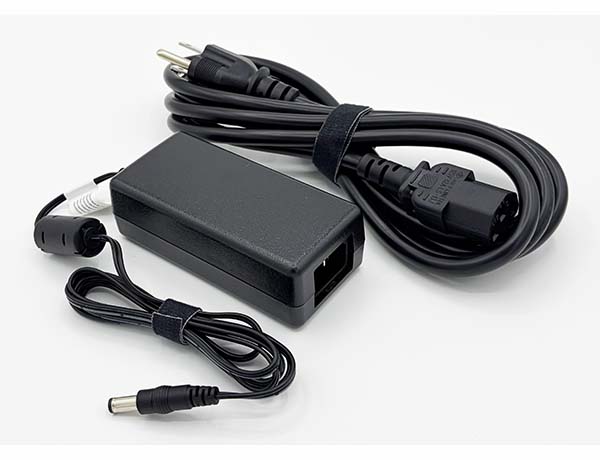

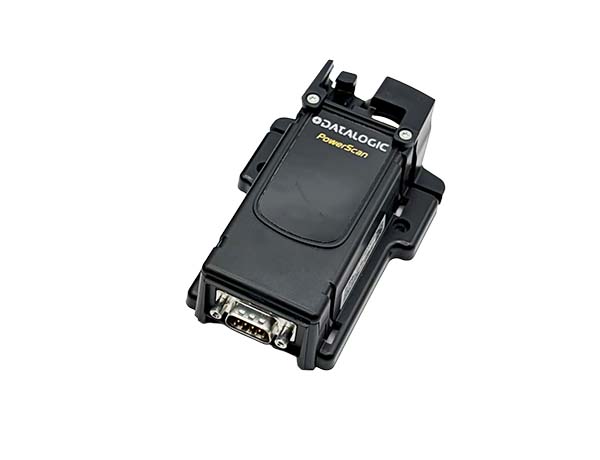

アクセサリー
ダウンロード

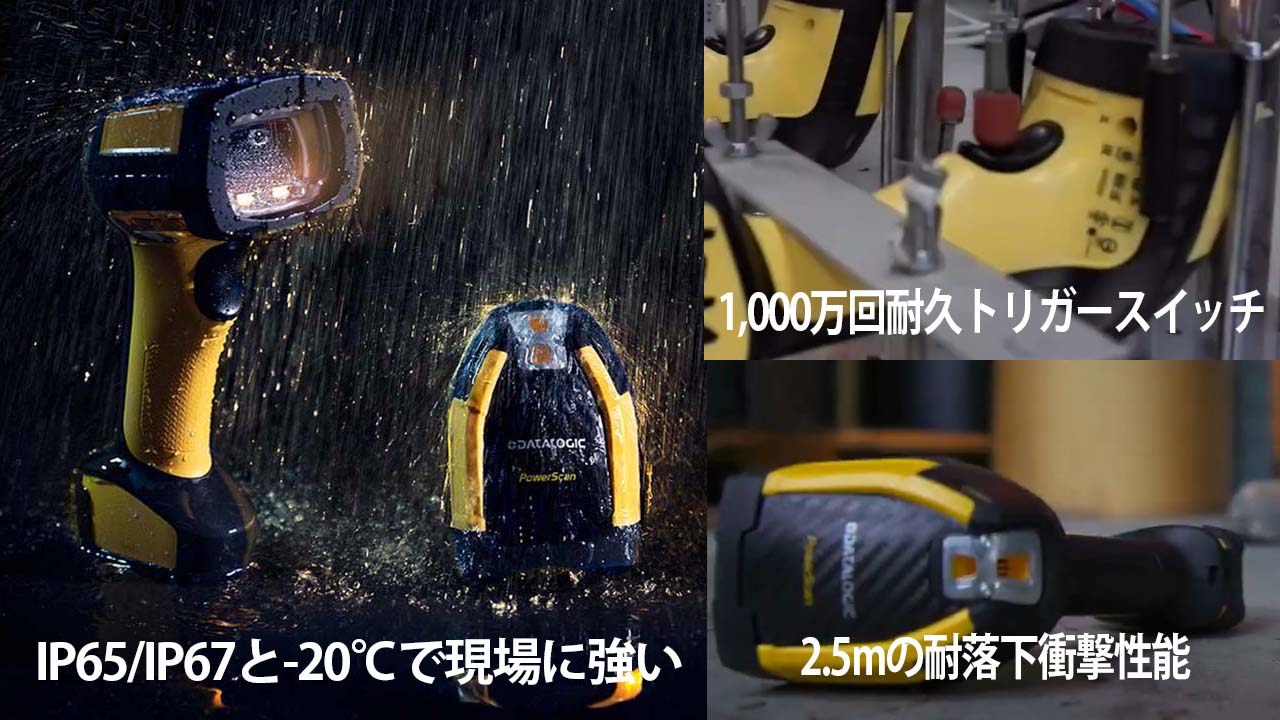

産業環境に耐えられる耐環境＆堅牢設計

優れた耐環境性能

保護構造IP65(一部IP67※)の防塵＆耐噴水性能
2.4mの高さからコンクリート面へ50回の耐落下性能
-20～50℃の動作温度範囲（Bluetooth無線モデルのバッテリー充電時 0～40℃）
※PD9630タイプでIP67用ケーブル使用時

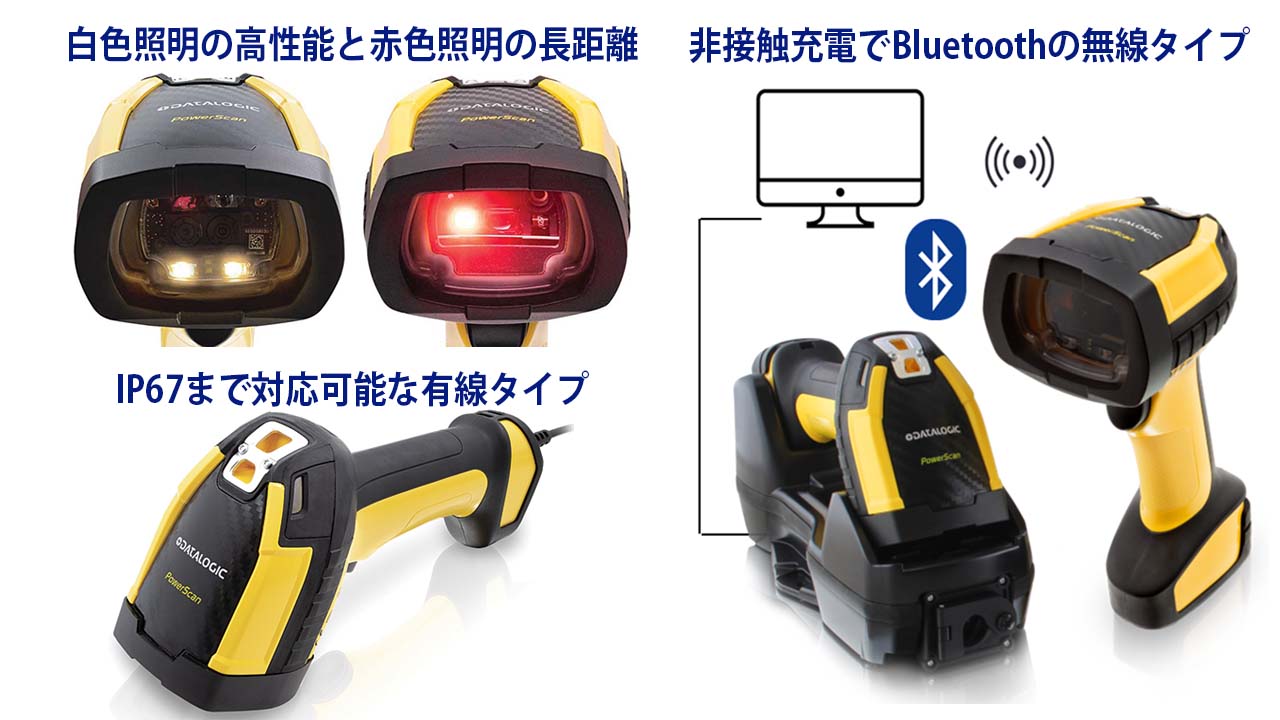

多彩な用途に対応の2つのバリエーション

HP（標準）モデル

2つのカメラ(高解像度用/高読取深度用)を内蔵しているので、高分解能コードの読取と高深度読取が実現。
様々な印字状態での読取を実現する輝度調整が可能な白色LED照明を採用
赤色レーザで読取範囲と中心位置を表示する直観的なフレームエイマーにより読取コードを容易にターゲット
1MP（1280×800pixel）センサ搭載で2D/0.1mmの高分解能読取に対応
AR（長距離読み取り）モデル

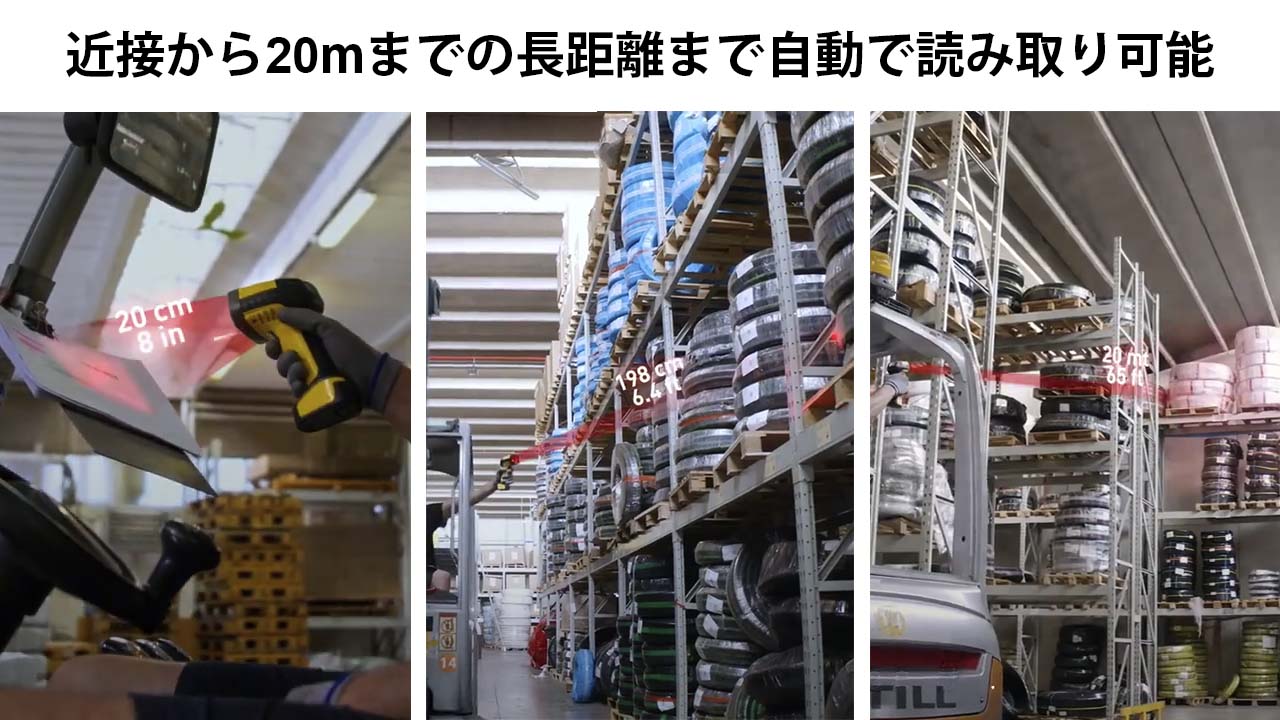

2つのカメラ(近距離用/長距離用)で20mの長距離読取を実現

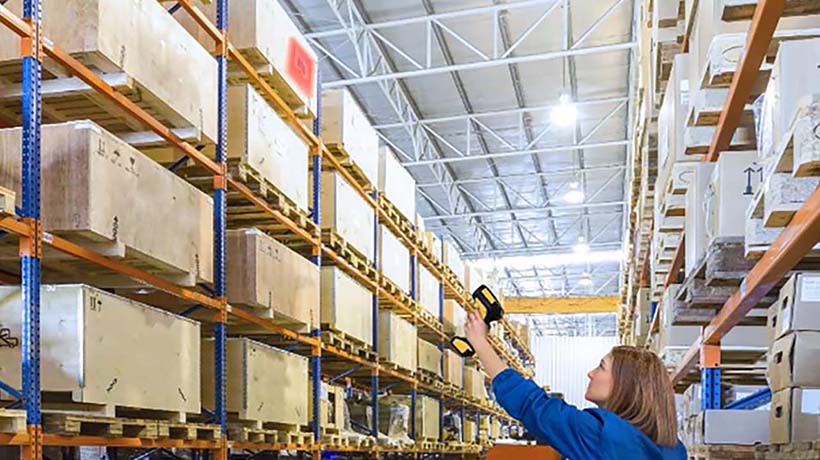

フォークリフトに乗車したままでラックの荷物のコードが読取可能
±60°の高角度での読取が可能なので、高い棚にある荷物のコードを下から狙って読取も可能

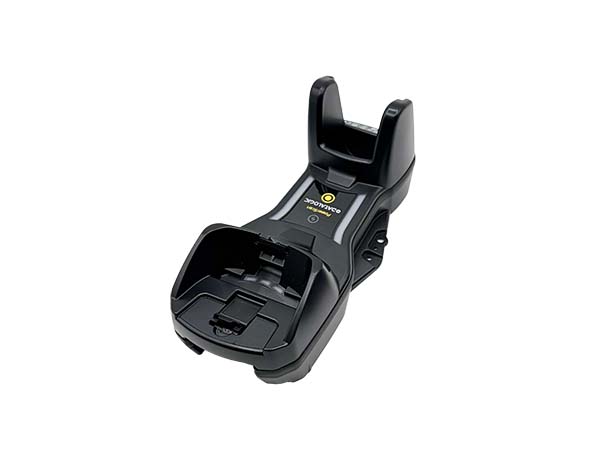

非接触充電が可能なBluetooth無線モデル

非接触でのバッテリー充電で信頼性が向上

厳しい使用環境でバッテリー充電用の電極が露出する事でバッテリーとクレードルは著しく劣化します。
非接触充電が可能なPBT9600シリーズなら、電極は露出していないので、劣化を防ぎ、信頼性の向上が可能です。

製品型式	PD9630-HP　2Dコードリーダ,高性能タイプ PBT9600-HPRB　無線式2Dコードリーダ,高性能タイプ PBT9600-ARRB　無線式2Dコードリーダ,長距離読取タイプ
読取コード(1D)	JAN/EAN/UPC(アドオンコード含む),ITF,CODE39,CODE93,CODE128/GS1-128,CODABAR(NW7),GS1 DataBar Family
読取コード(2D)	QR Code, MicroQR Code, DataMatrix, PDF417, Micro PDF417
最小分解能 (1D)	0.064mm (2.5mils) (HP/AR)
最小分解能 (2D)	0.102mm (4mils) (HP) / 0.127mm (5mils) (AR)
読取深度(1D)	40～1,202ｍｍ (NB:0.33mm) (HP) / ～3,200mm (NB:0.33mm) (AR)
読取深度(2D)	42～321ｍｍ (NB:0.25mm) (HP) / ～1,100mm (NB:0.25mm) (AR)
イメージセンサ	1,280x800pixel
PCS : 周囲照度	最小15％ : 100,000lux以下 (HP) / 最小20％ : 100,000lux以下 (AR)
ピッチ角 : スキュー角	±52° : ±52° (HP) / ±60° : ±60° (AR)
通信インターフェース	USB(USB-COM, HID), RS232 (PD9630) Bluetooth (PBT9600)
電源電圧(PD)	DC5V～30V±5%
消費電流(PD)	500mA@DC5V(動作時),187mA@DC5V(待機時)
電池容量 / 充電時間 (PBT)	リチウムイオンバッテリー3,350mAh / フル充電一回当たり3.3時間(専用ACアダプタ使用した場合）
読取回数(PBT)	80,000回
保護構造:ESD(気中):耐落下性能	IP65 : 20kv : 2m (コンクリートへ50回）
温度/湿度(動作時)	-20～50℃ (PBTバッテリー充電時0~40℃)/0～95％ (ただし結露なきこと)
サイズ	212x110x74mm
重量	約305g(ケーブル含まず) (PD-HP) 約415g (PBT-HP) 約450g (PBT-AR)
