Matrix320シリーズ
産業用高性能カメラスキャナ
Matrix320-2MPシリーズ
Matrix320-5MPシリーズ
Datalogic/データロジック
現場の課題を解決する次世代コードリーダ

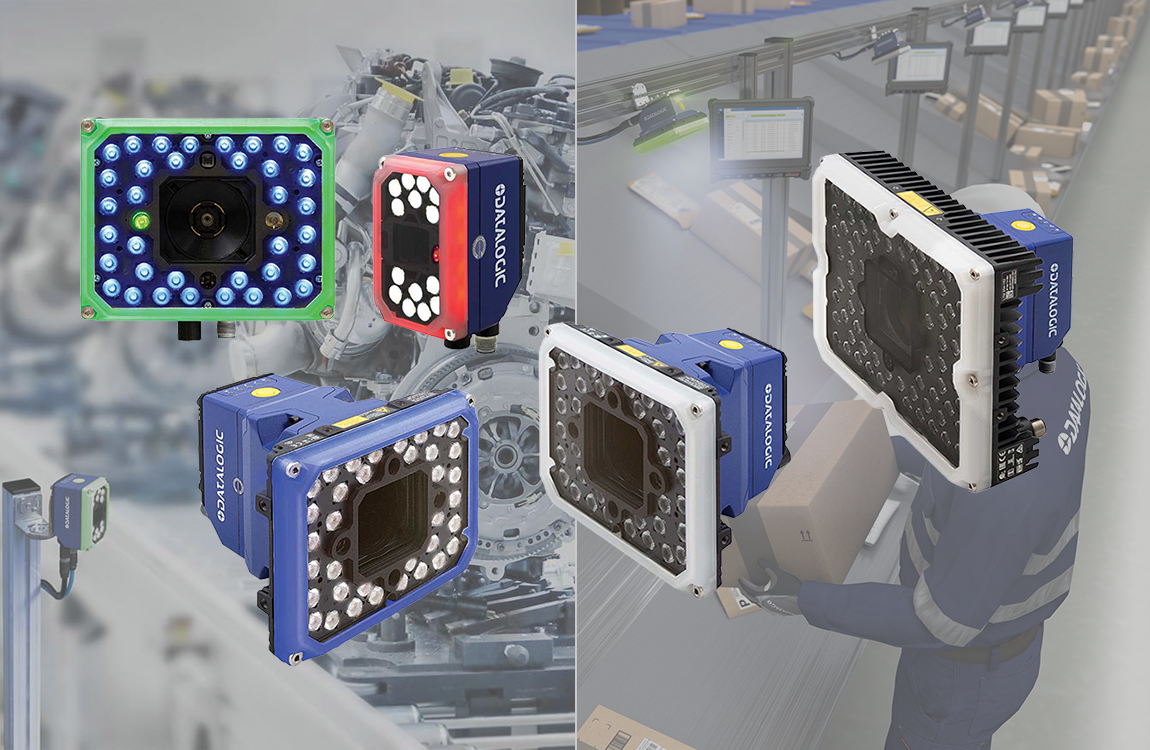

Matrix320シリーズは、製造ラインや物流センター、自動化設備でのトレーサビリティ運用を支援する高性能な固定式バーコードリーダです。2MPモデルは高速搬送ラインでの安定したコード読取に適し、5MPモデルは微小コードやDPM（ダイレクトパーツマーキング）、高密度な2次元コードの読取に対応します。高性能センサー、HDR技術、多彩なレンズ・照明構成により、反射や印字品質のばらつきがある環境でも高い読取性能を発揮。さらにIP65/IP67対応の堅牢設計、Ethernet通信、簡単な設定ツールを備え、製造業・物流業の省人化、品質管理、設備稼働率向上に貢献します。
- 特長
- ダウンロード
高速ラインでも止めない。難しいバーコード・2次元コードを安定読み取り
Matrix320シリーズは、製造ラインや物流現場で発生しやすい「読めない」「読み取りが不安定」といった課題の解決を目的に設計された固定式バーコードリーダーです。
独自の画像処理技術とHDR機能（明るい部分と暗い部分を同時に認識する技術）により、印字品質が低いコードや反射があるラベル、摩耗したバーコードでも安定した読み取り性能を発揮します。また、複数のコードを同時に認識できるため、高速搬送ラインや自動化設備でも処理能力を維持しながらトレーサビリティを強化できます。さらに、DataMatrix、QRコード、バーコード、DPM（ダイレクトパーツマーキング：部品へ直接刻印されたコード）など、多様なコード体系に対応。製造業、包装工程、物流センター、倉庫など、幅広い現場で安定した運用を実現します。
ラインや設備に合わせて最適化できる、高い現場対応力

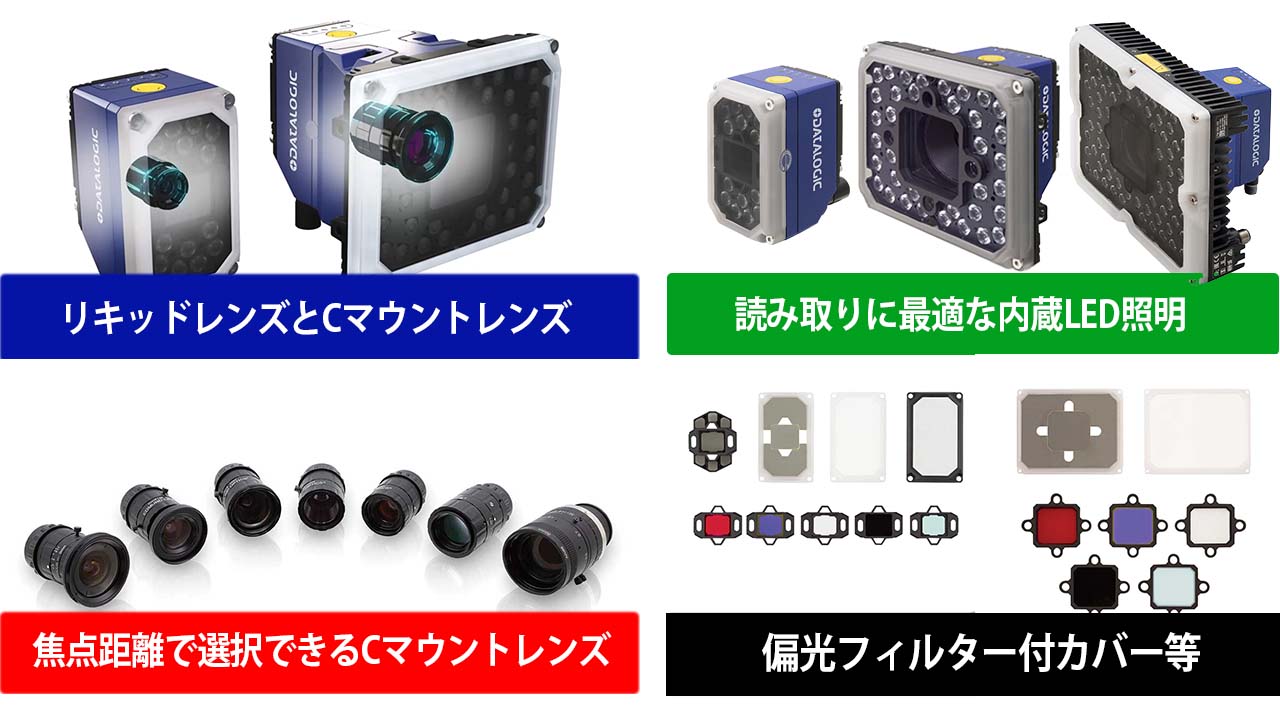

Matrix320シリーズは、さまざまな読取条件に対応するため、レンズや照明を柔軟に組み合わせられるモジュール設計を採用しています。
読取距離が短い工程から長距離読取が必要な設備まで対応できるほか、小さな部品の刻印コードから広範囲に配置された複数ラベルの一括読取まで、用途に応じた最適な構成を実現できます。光沢のある製品や金属部品など、反射の影響を受けやすい対象にも柔軟に対応可能です。そのため、製造装置メーカーやシステムインテグレーターはもちろん、既存設備の改善や自動化を進める現場においても、将来的なレイアウト変更や生産品目の追加に柔軟に対応できます。設備投資後の運用リスクを抑えながら、長期的な活用を支援します。
導入しやすく、長く使える。現場負担を減らす安心設計
Matrix320シリーズは、IP65/IP67対応の堅牢設計により、粉塵や水滴が発生する製造現場や物流現場でも安定稼働します。また、EtherNet/IP、PROFINET、Modbus TCPなど主要な産業用ネットワークに対応しているため、自動化設備への組み込みもスムーズです。さらに、専用設定ソフト「DL.CODE」により、カメラ映像を見ながら読取条件を調整できるため、専門知識がなくても設定やメンテナンスを行いやすい点も特長です。読取状況の可視化や設定の一元管理により、立ち上げ時間の短縮、保守工数の削減、設備停止リスクの低減に貢献します。導入後も安定した読取品質を維持しやすく、現場作業者・設備担当者・管理者の負担を軽減しながら、生産性向上とトレーサビリティ強化を実現します。
シリーズ製品比較
| シリーズ名 | Matrix320-2MPシリーズ | Matrix320-5MPシリーズ |
写真をクリックすると
製品ページに移ります
|
|
|
主な特長 |
リキッドレンズタイプはソフトウェアで焦点距離の調整が可能 Cマウントレンズタイプは長距離での読み取りにも対応 様々なLED照明やフィルターを追加して、 様々な現場に最適な仕様にできます |
5MPの大型センサで広範囲の読み取りに対応 5MPタイプ専用大型LED照明で全てのエリアをカバー オーバーヘッド読み取り用レーザグリッド 内蔵照明でハンズフリー読み取りにも対応 |
センサタイプ/フレーム速度 |
2.0メガピクセル(1,920 X 1,080) / 最高60フレーム/秒 |
5.0メガピクセル(2,560 X 1,936) / 最高25フレーム/秒 |
適用レンズ |
6mm/9mm/16mm焦点リキッドレンズ 4mm/6mm/8mm/12mm/16mm/25mm/35mm焦点Cマウントレンズ |
8mm/16mm/35mm焦点Cマウントレンズ |
照明、照準システム |
内蔵LED照明(14LED/36LED-赤色/白色)、赤色レーザビーム(グリッド) |
内蔵LED照明(36LED-赤色_白色/72LED-白色) / 赤色レーザビーム(グリッド) |
-
カタログ
Matrix320_リーフレット
製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。
バージョン： PA0088-1
容量：2 MB
形式： PDF -
カタログ
Matrix320-5MP_リーフレット
製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。
バージョン： PA0104-1
容量：2 MB
形式： PDF -
マニュアル
Matrix320ハードウェアマニュアル
接続や設置方法、設定手順、各機能や仕様、プログラミング方法に加え、外形寸法図が含まれているリファレンスガイドです。
バージョン： 1.10
容量： 13.8 MB
形式： PDF -
マニュアル
Matrix320-5MPハードウェアマニュアル
接続や設置方法、設定手順、プログラミング方法や仕様に加え、外形寸法図が含まれているリファレンスガイドです。
バージョン： 1.10
容量： 15.3 MB
形式： PDF -
ソフトウェア
DLCODE 2.0.0_ソフトウェア
データロジック社製の固定式バーコードリーダや産業用スキャナのバーコード入力やコマンド設定によりスキャナの各種機能や読取条件を設定できるソフトウェアです。
バージョン： 2.0.0
容量： 1.16 GB
形式： ZIP
