固定式レーザスキャナ

ACRデコーダ内蔵
レーザ式バーコードスキャナ
DS8110

  • 固定式レーザスキャナ
  • レーザ式
  • 全方向読取対応
  • ITFソースマーキング読取

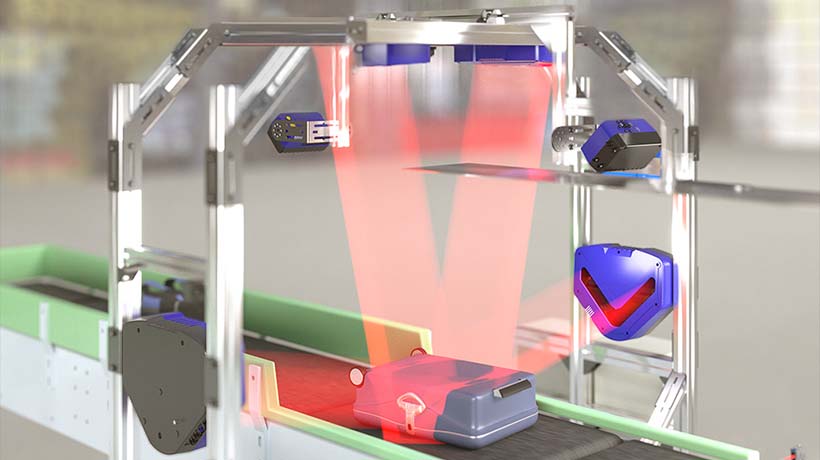

  • 空港用BHS

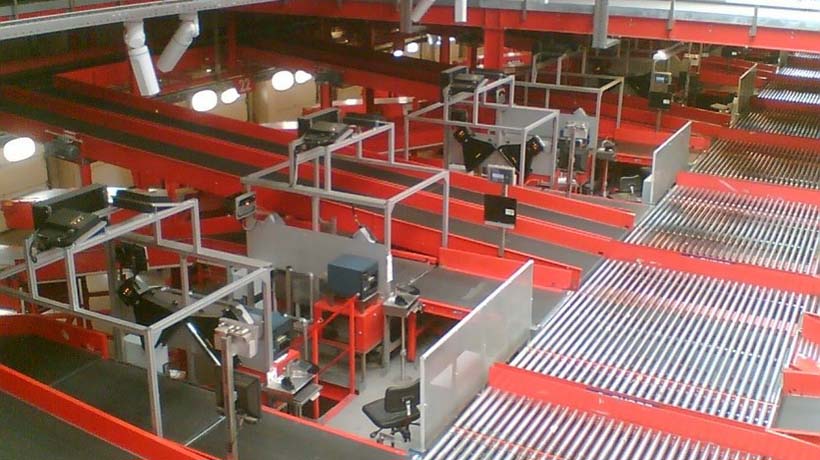

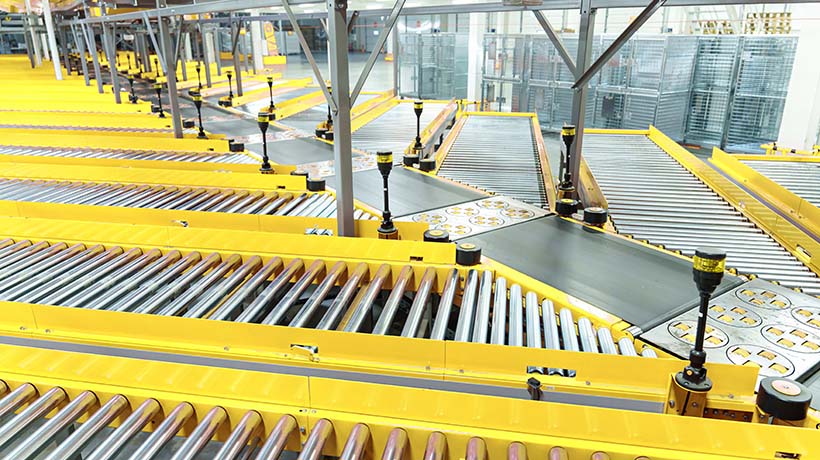

  • コンベア搬送ライン
  • 物流向け
  • 1Dcode
  • 1years
  • ASTRA
  • DST
  • EBC
  • Ethernet
  • GS1
  • Linear
  • PackTrack
  • RS232
  • RS422

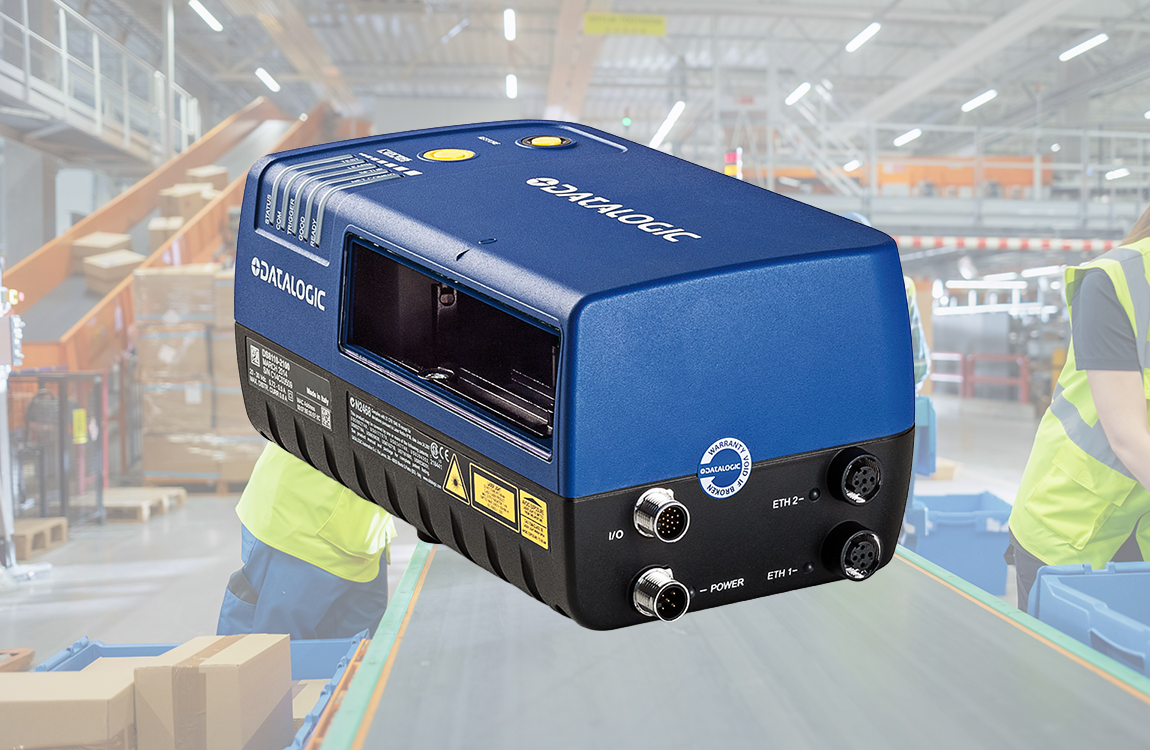

DS8110

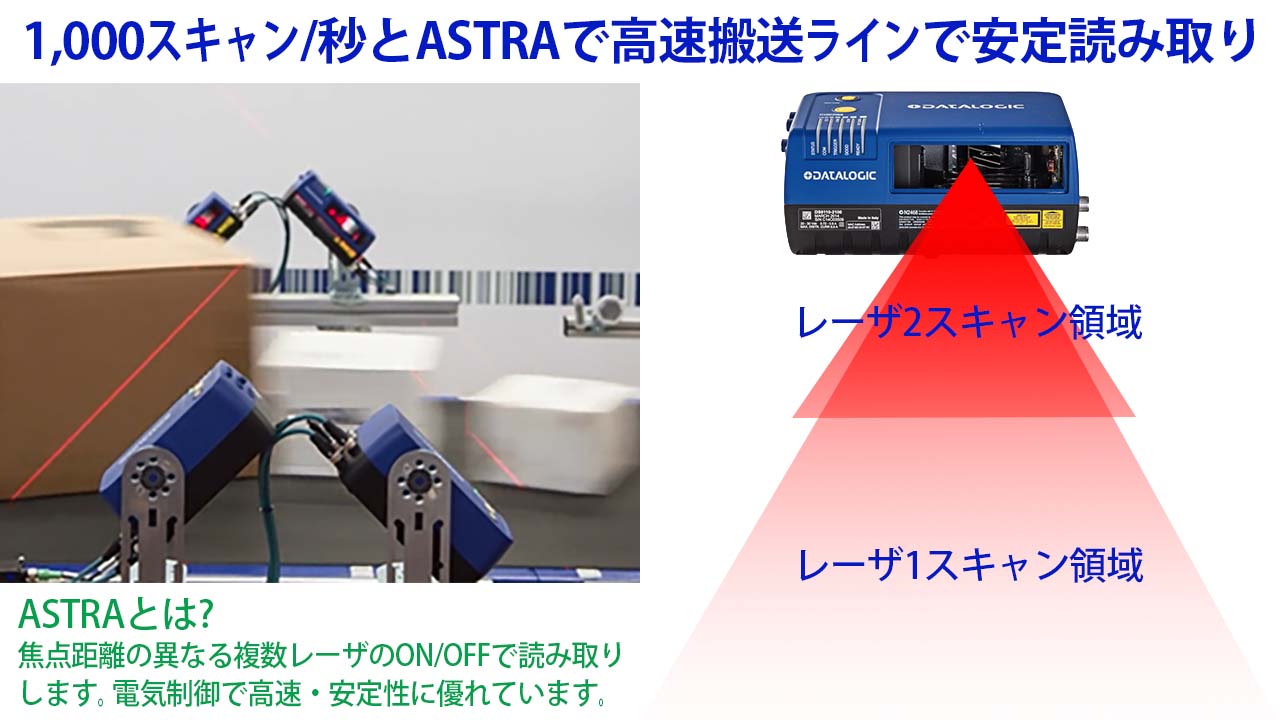

ASTRA™ G3技術で機械的オートフォーカスを使わずに優れた読取深度、読取幅とフォーカス追従性を両立

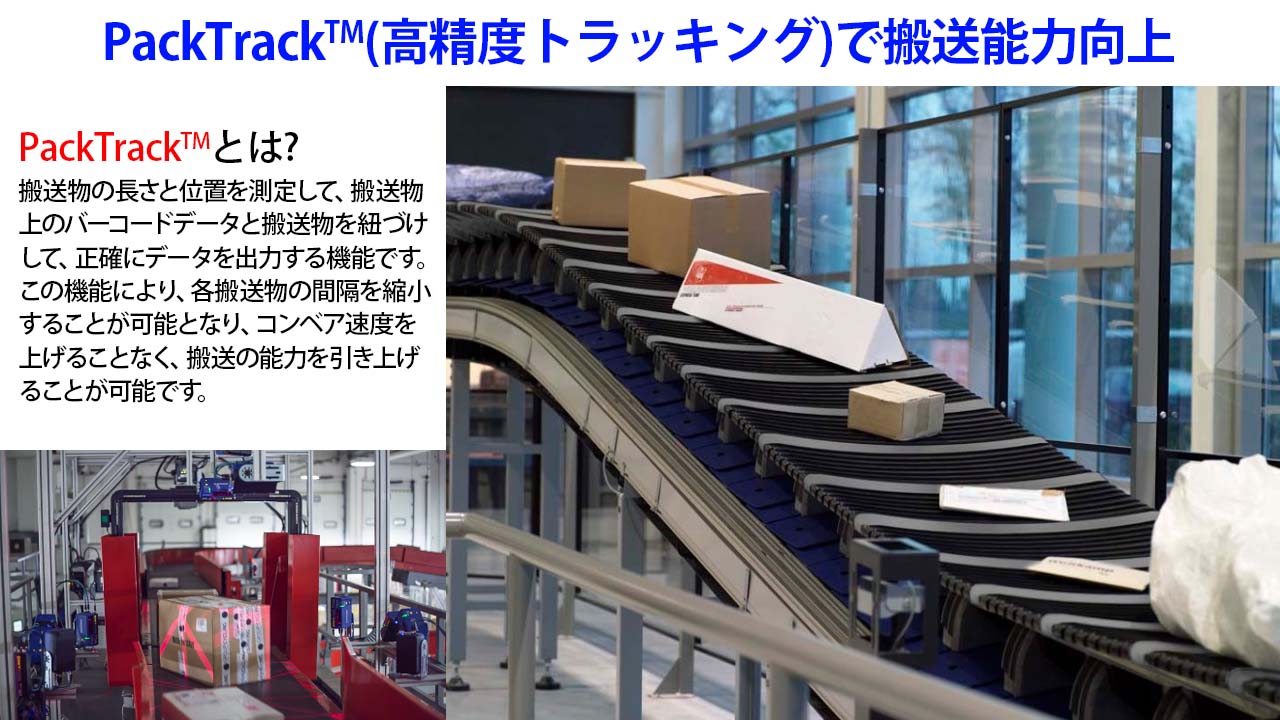

PackTrack™トラッキング内蔵
最大読取距離:1,700mm(0.5mm)

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

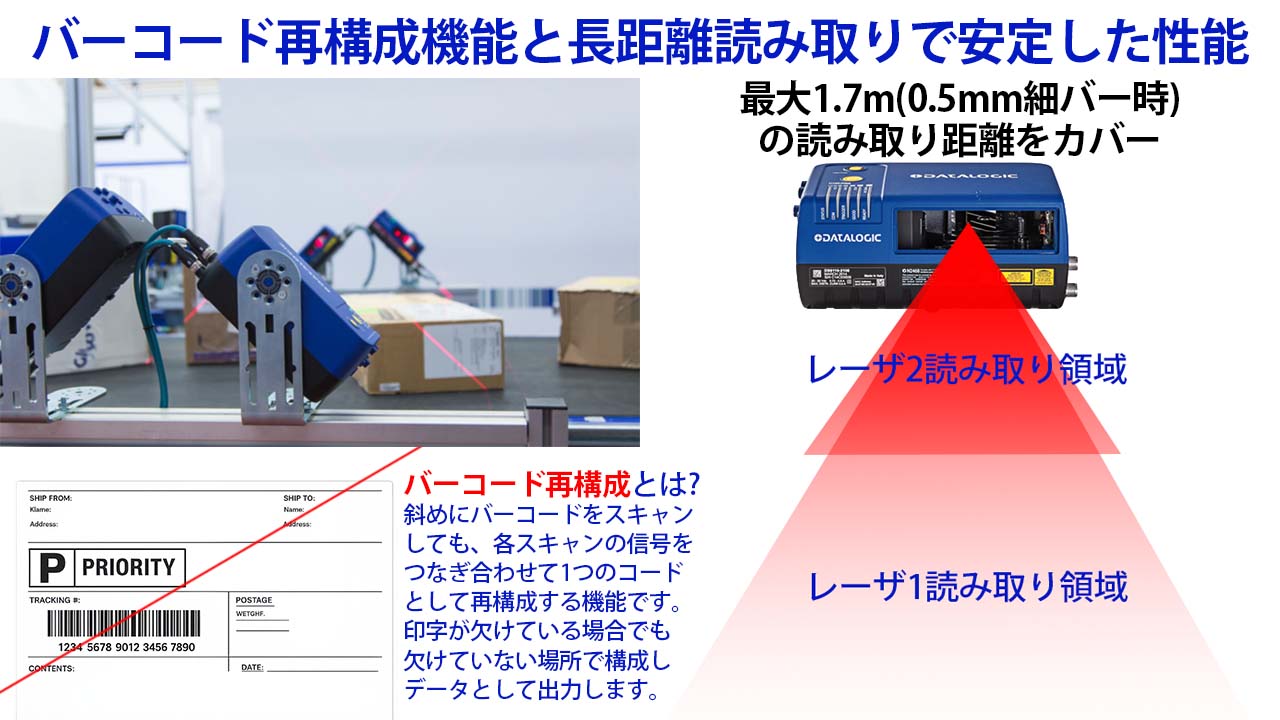

  • <p>ACR™の性能がアップして、より精度の高い全方向読取を実現</p>

    ACR™の性能がアップして、より精度の高い全方向読取を実現

  • <p>大型反射ミラーを使用すれば、コンベア側面で広い読取エリアを発揮します。</p>

    大型反射ミラーを使用すれば、コンベア側面で広い読取エリアを発揮します。

読取コード JAN/EAN/UPC(アドオンコード含む)、ITF、CODE39、CODE93、CODE128/GS1-128、CODABAR(NW7)等
マルチラベル読取 1同期フェーズで最大10種のコード
最小分解能 0.33㎜(13mil) (-2100)
0.25㎜(10mil) (-2200)
読取深度 1250㎜(NB:0.5㎜) (-2100)
700㎜(NB:0.25㎜) (-2200)
読取速度 最大1,000スキャン/ 秒
スキャンパターン リニア
光源 半導体レーザダイオード(630~680nm)
レーザクラス Class II- CDRH
アパーチャ 60°
電源電圧 DC20~30V
消費電力 0.72~0.5A、モータ起動時電流1.3A max、20w typical
通信インターフェース Main RS232/RS422(最高115.2K bps)
AUX RS232(最高115.2K bps)
2xEthernet TCP/IP(最高100Mbps)
EBC(イーサーネットバスコネクション)機能内蔵(最高100Mbps)
フィールドバス Ethernet/IP接続サポート
入出力信号 デジタル入力(2点+1点エンコーダ)、プログラマブル入力(1点)
出力信号 プログラマブル出力(2点)

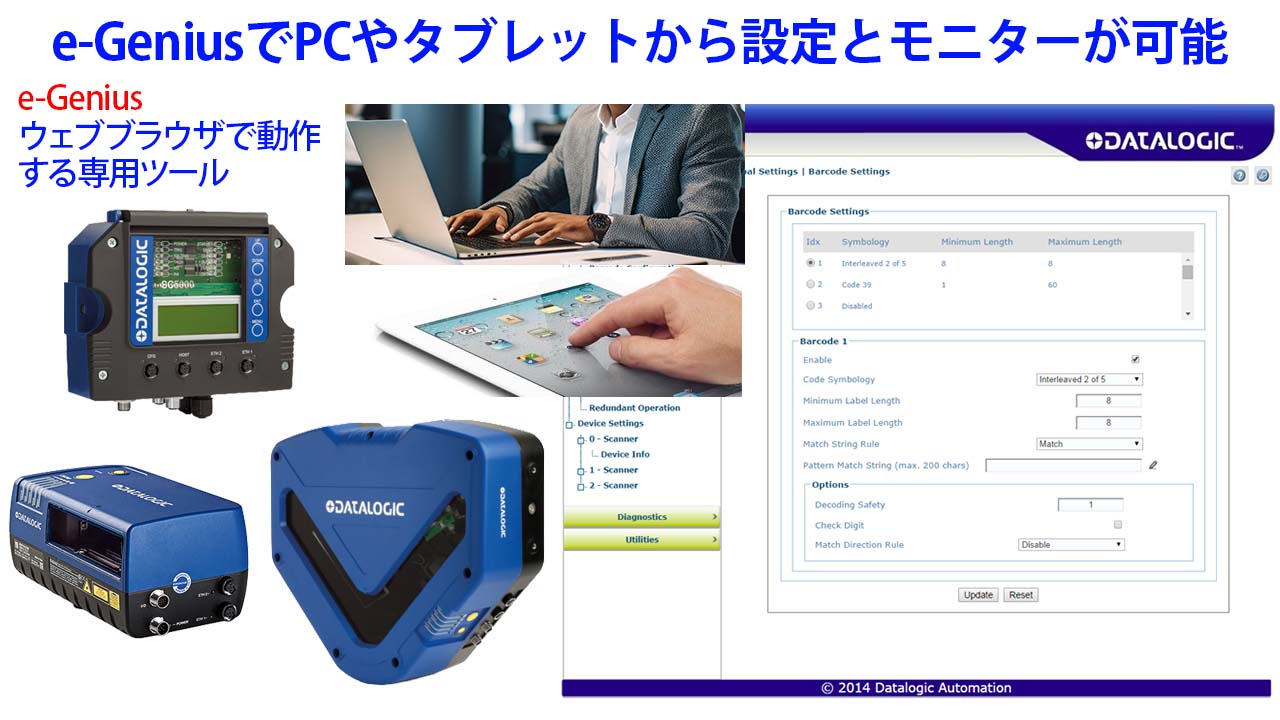

パラメータ設定方法 e-Genius (ブラウザーアプリケーション)接続、X-Press HMIキーボード
動作モード オンライン、テスト、PackTrack™、コンティニュアス
表示 LED5点
保護構造 IP65
耐振動/耐衝撃 1.5mm、70~500Hz、各方向2時間 / 30g、11ms、各方向3回
温度/湿度(動作時) 0 ~50℃/ 10~90%以下(但し結露無きこと)
サイズ 216x96x127㎜
重量 2.0㎏
  • CBX510 - 高機能端子台ボックス

    CBX510 - 高機能端子台ボックス

  • CAB-DSXX-S - CBX接続用コネクタケーブル

    CAB-DSXX-S - CBX接続用コネクタケーブル

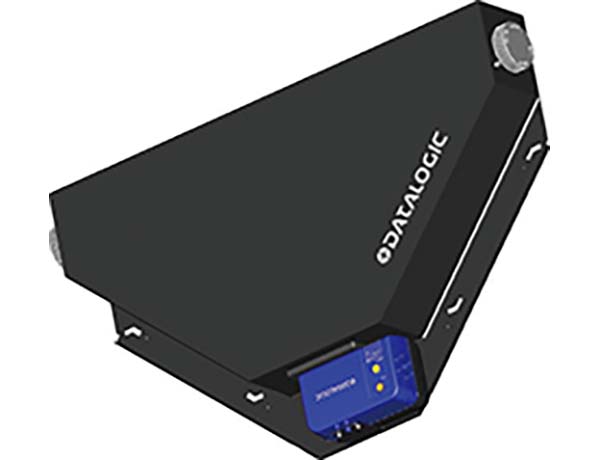

  • GFC-8110 - 近接読取用90度反射ミラー(角度調整可)

    GFC-8110 - 近接読取用90度反射ミラー(角度調整可)

  • DS8110シリーズ
    カタログ

  • DS8110
    マニュアル

動画

e Geniusの設定:接続基本編

設定ツール[e Genius]でのDSシリーズ製品との接続方法をご紹介します。

BM100 バックアップ・リストア方法

別売アクセサリのバックアップモジュールBM100のバックアップ・リストアの方法をご紹介します。
