固定式レーザスキャナ

コンパクト
レーザ式バーコードスキャナ
DS5100

  • 固定式レーザスキャナ
  • レーザ式
  • ITFソースマーキング読取
  • 耐環境対応

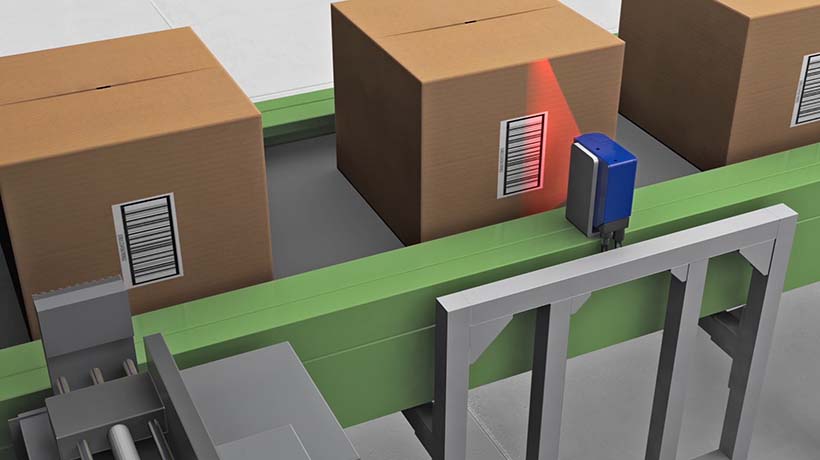

  • コンベア搬送ライン
  • FA向け

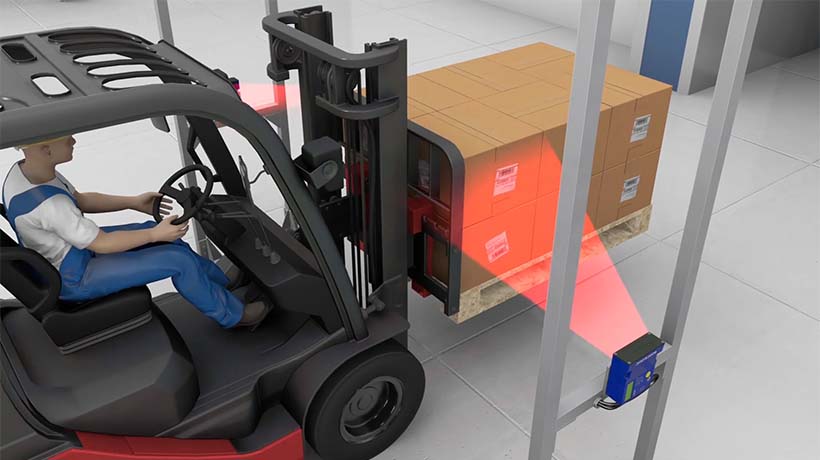

  • 物流向け
  • 1Dcode
  • 1years
  • Ethernet
  • GS1
  • ID-NET
  • Linear
  • Oscillate
  • PackTrack
  • RS232
  • RS422

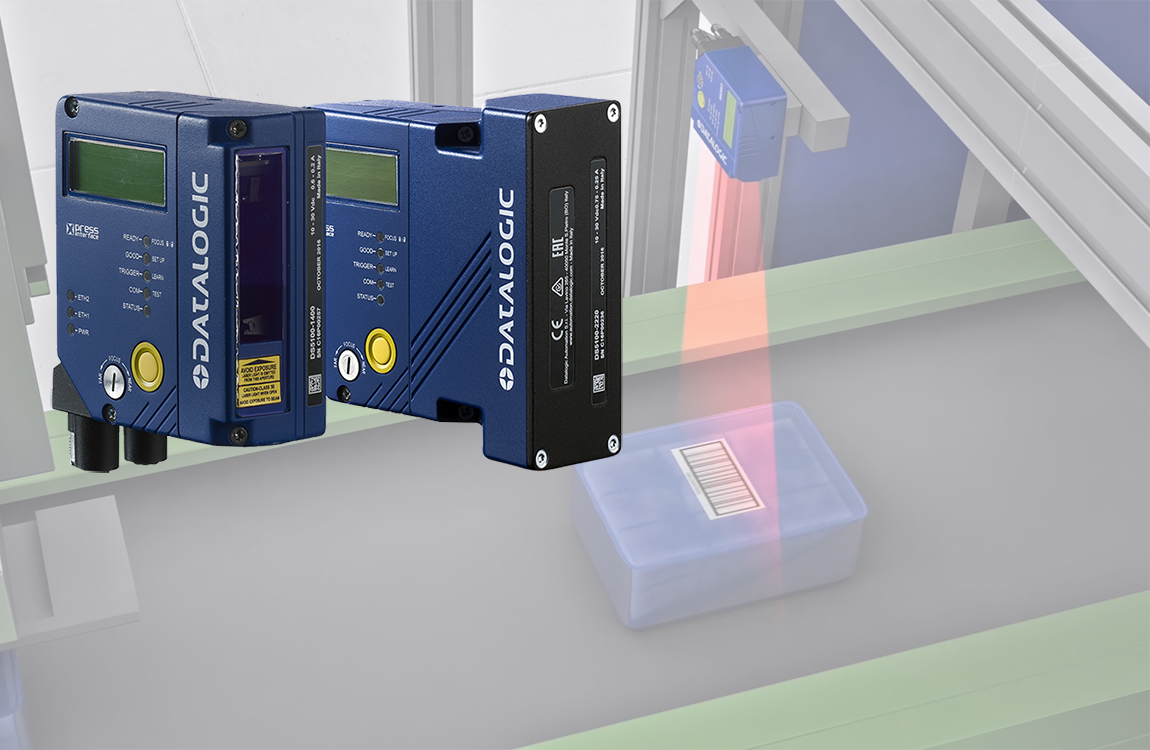

DS5100

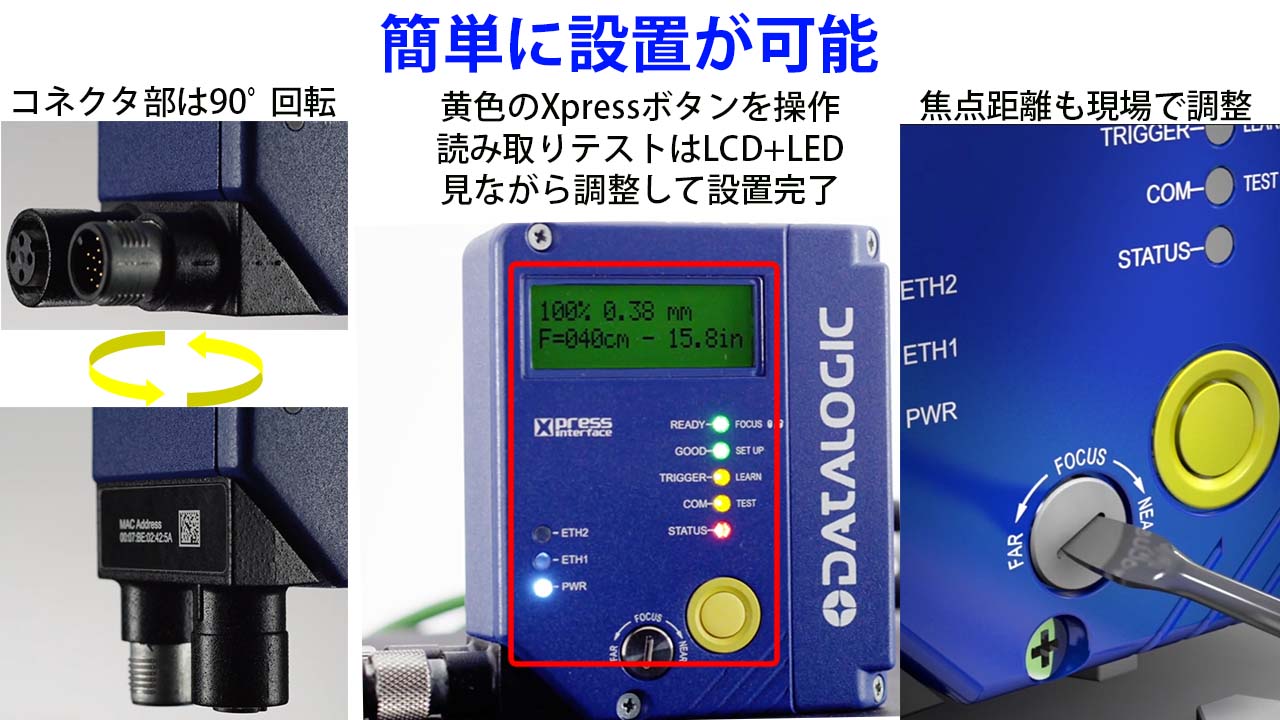

マニュアルフォーカス機能搭載、中距離・長距離の2モデルによりワイドな読み取りレンジに対応
リニア・オシレーティングミラー内蔵モデルを用意
シリアル+EthernetポートモデルはID-NE™T高速ネットワークを低コストで構築、EBC(Ethernet Bus Connection)モデルは上位モデルDS8110/DX8210とEBCネットワークステーションを構築、PackTrack™機能にも対応(長距離モデル)

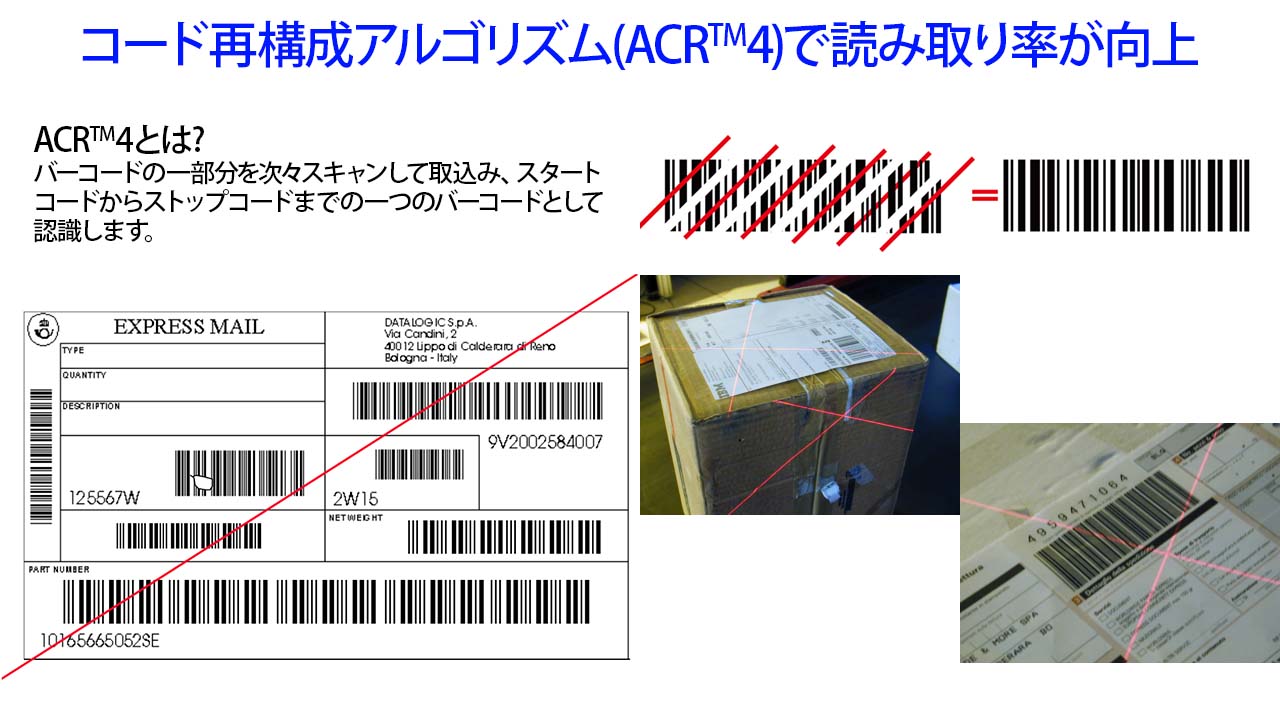

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

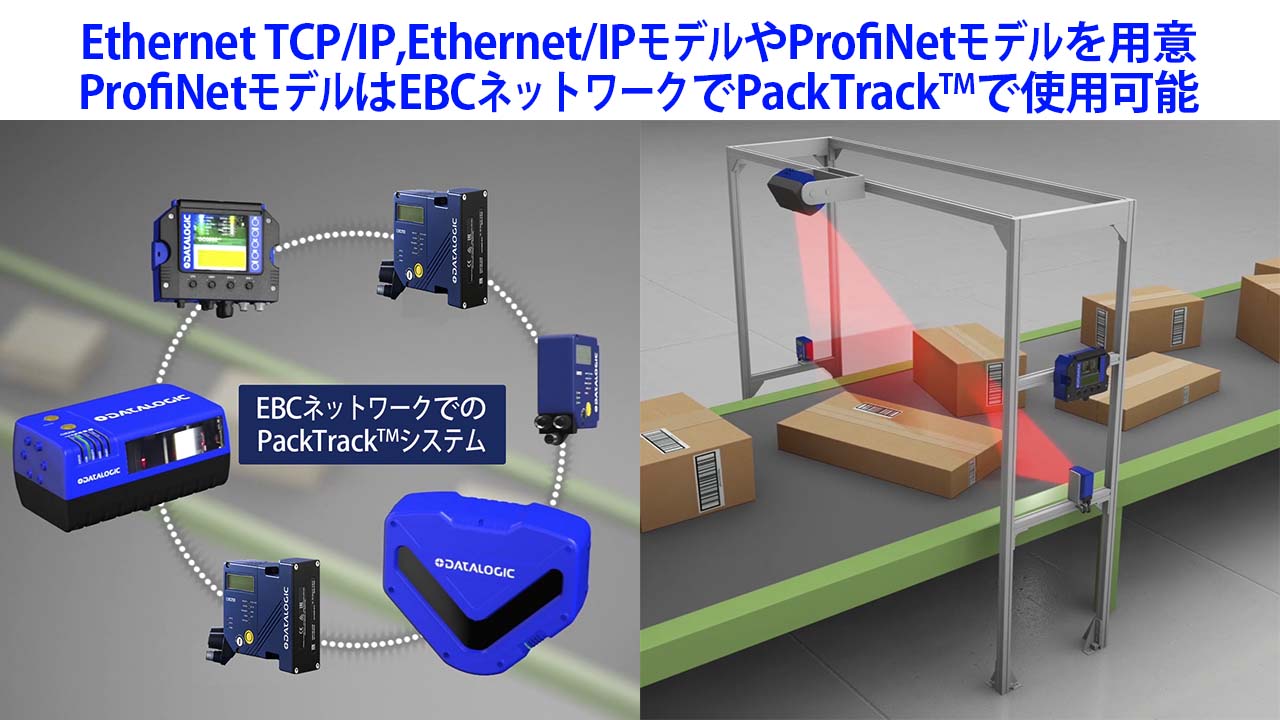

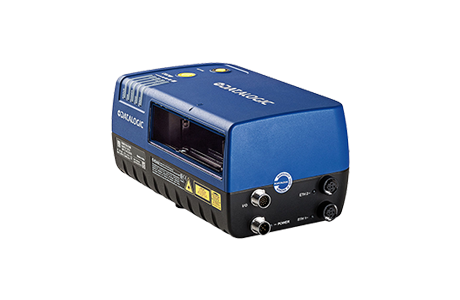

  • <p>EBCネットワーク対応タイプはPackTrack™での読取が可能で、DS8110やDX8210とのシステムアップが可能となります。(コントローラが別途必要)</p>

    EBCネットワーク対応タイプはPackTrack™での読取が可能で、DS8110やDX8210とのシステムアップが可能となります。(コントローラが別途必要)

  • <p>オシレーティングミラー内蔵タイプは、従来大型スキャナでしか対応が不可能なソースマーキングコードの読取もこなします。</p>

    オシレーティングミラー内蔵タイプは、従来大型スキャナでしか対応が不可能なソースマーキングコードの読取もこなします。

読取コード JAN/EAN/UPC(アドオンコード含む)、ITF、CODE39、CODE93、CODE128/GS1-128、CODABAR(NW7)、GS1 DataBar Family、Pharmacode等
マルチラベル読取 1同期フェーズで最大10種のコード
最小分解能 0.20㎜
読取深度(NB:0.5㎜) 中距離(-1XXX):200~1000㎜ / 長距離(-2XXX):300~1400㎜
読取速度 800スキャン/秒
スキャンパターン リニア/オシレーティング
光源/レーザクラス 半導体レーザダイオード(630~680nm) / Class II- CDRH
アパーチャ 65°
電源電圧 DC10~30V
消費電力 6W <-XX00 リニア> / 7.5W <-XX20 オシレート>
通信インターフェース Main RS232/RS422(最高115.2K bps)
AUX RS232 (最高115.2K bps)
Main ID-NETTM(最高1Mbps)
Ethernet/IP, Modbus TCP, Ethernet TCP/IP
PROFINET-IO Class A (DS5100-X3XX)
PROFINET-IO Class B (DS5100X4XX)
EBC Technology(SC5000のスレーブのみ)
入出力信号 同期信号入力(1点)、プログラマブル入力(1点)
プログラマブル出力(2点) 同期信号入力(1点)
パラメータ設定方法 Geniusユーティリティプログラム、シリアルホストモードプログラム、XPRESSインターフェース
動作モード オンライン、シリアルオンライン、オートマチック、コンティニュアス、テスト、べリファイア
表示 LED6点(Ready, Good, Trigger, Com, Status, Power On)
保護構造 IP651.5mm、13~55Hz、各方向2時間 / 30g、11ms、各方向3回

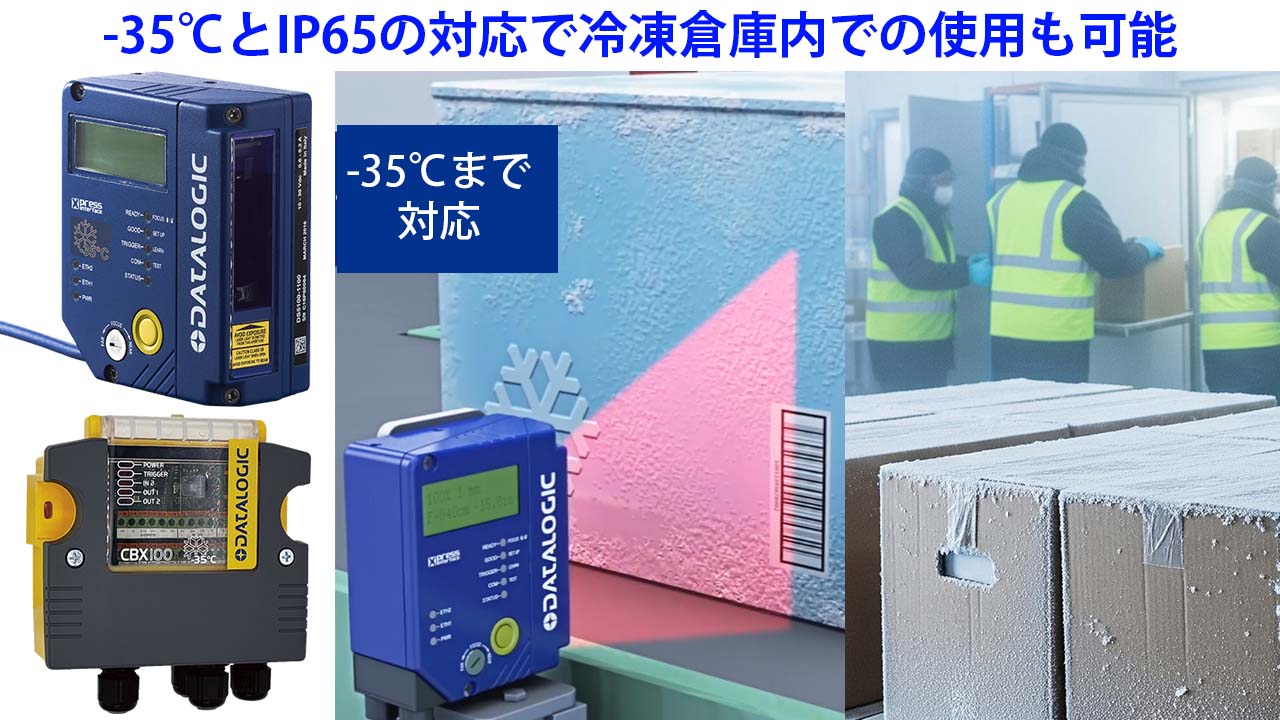

0 ~50℃/ 90%以下(但し結露無きこと)<標準>/ -35~50℃/ 90%以下(但し結露無きこと)<サブゼロ>
耐振動/耐衝撃 1.5mm、13~55Hz、各方向2時間 / 30g、11ms、各方向3回
温度/湿度(動作時) 0 ~50℃/ 90%以下(但し結露無きこと)<標準>/ -35~50℃/ 90%以下(但し結露無きこと)<サブゼロ>
サイズ 101x104.2x42㎜<リニア> / 116.7x142.9x48.4㎜ <オシレート> (-X3XX)
117.8x104.6x42㎜<リニア> / 125.550g <リニア> / 745g <オシレート>8x143.3x48.4㎜<オシレート>(-X4XX)
重量 520g <リニア> / 715g <オシレート>(-X3XX)
550g <リニア> / 745g <オシレート>(-X4XX)

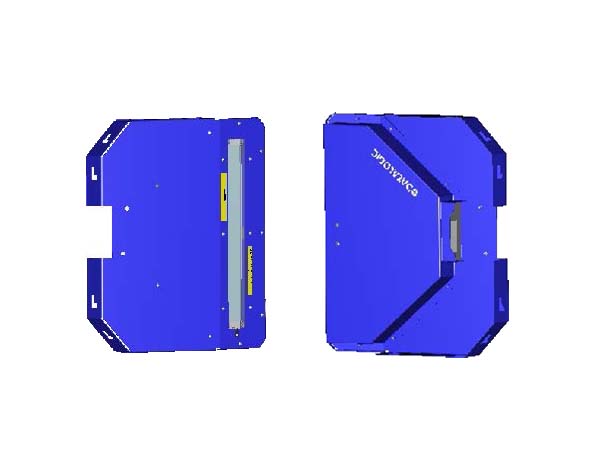

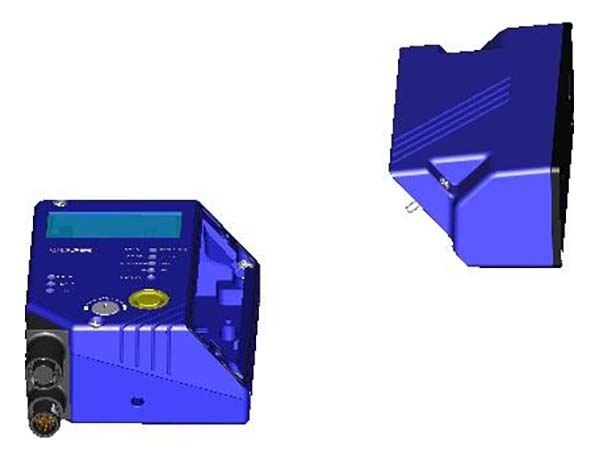

  • CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

    CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

  • CAB-DSXX-S - CBX接続用コネクタケーブル

    CAB-DSXX-S - CBX接続用コネクタケーブル

  • CBX510 - 高機能端子台ボックス

    CBX510 - 高機能端子台ボックス

  • DS5100シリーズ
    カタログ

  • DS5100
    マニュアル

  • Genius 1.14.1
    バージョン

  • Genius 1.16.0
    バージョン

動画

Geniusの設定:接続基本編

設定ツール[Genius]でのDSシリーズ製品との接続方法をご紹介します。

オシレーティングミラー内蔵モデル設定項目紹介

固定式レーザバーコードリーダオシレーティングミラー内蔵モデル:設定項目についての紹介

BM100 バックアップ・リストア方法

別売アクセサリのバックアップモジュールBM100のバックアップ・リストアの方法をご紹介します。
