ハンディ2次元コードリーダ

高性能ハンディ
2次元コードリーダ
GD4500/GBT4500

  • ハンディ2次元コードリーダ
  • CCD式
  • ハンディ式
  • 抗菌仕様

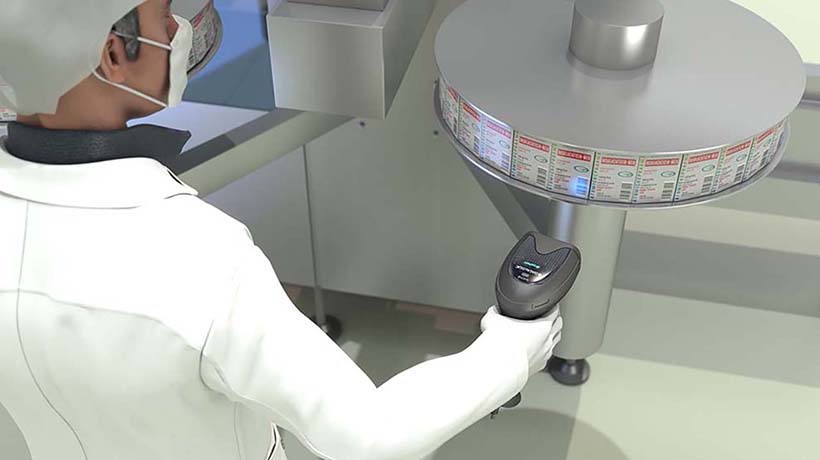

  • 検品作業に最適
  • ワイヤレス無線内蔵
  • 医療用バーコード読取

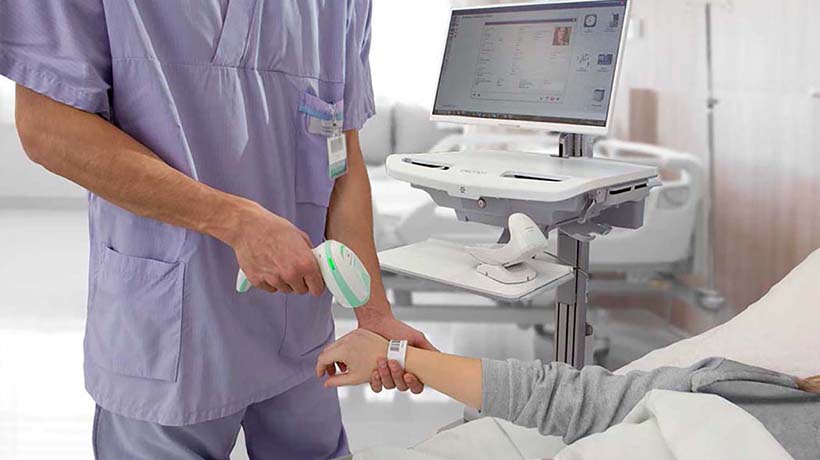

  • 医療向け

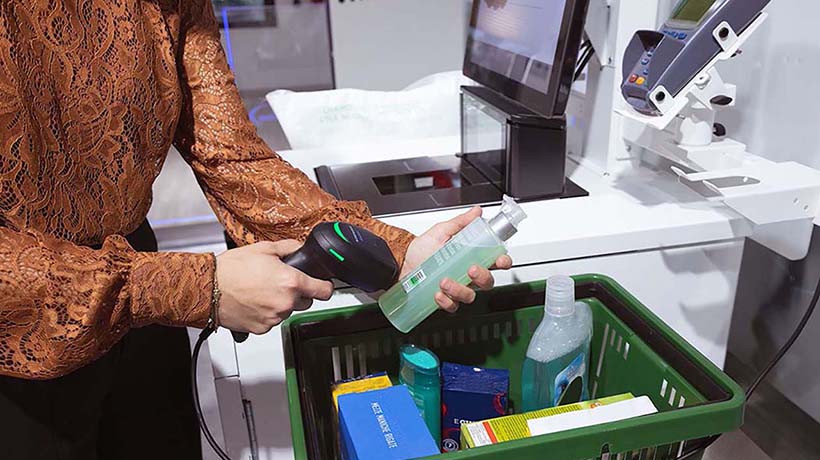

  • 流通向け
  • 1Dcode
  • 2Dcode
  • 3GL
  • 3years
  • 4dot-aimer
  • 5years
  • Bluetooth
  • greenspot
  • GS1
  • postalcode
  • RS232
  • USB

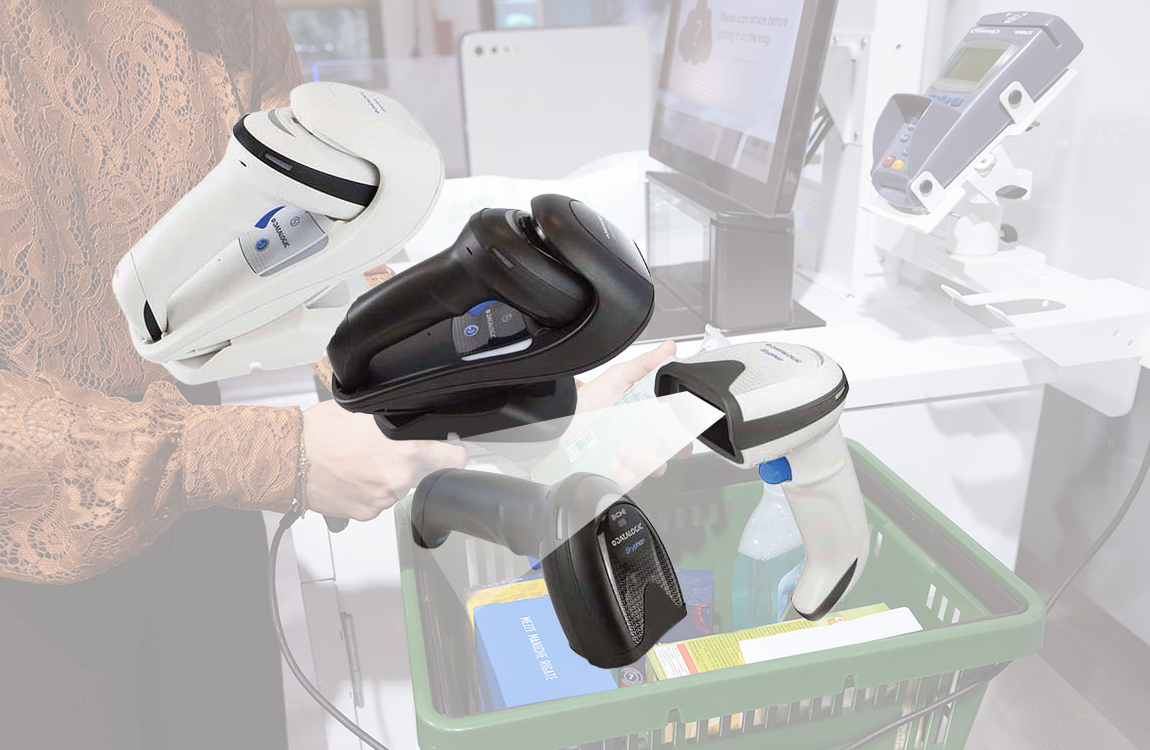

Gryphon4500

1メガピクセルセンサ搭載!A4サイズまで読込可能!無線モデルはワイヤレス充電方式を業界初採用!
IP52対応なので工場での使用にも耐えられます
洗浄消毒に耐える筐体!更にヘルスケアモデルは抗菌機能を付加
GDシリーズは5年保証/GBTシリーズは3年保証(バッテリは1年保証)

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

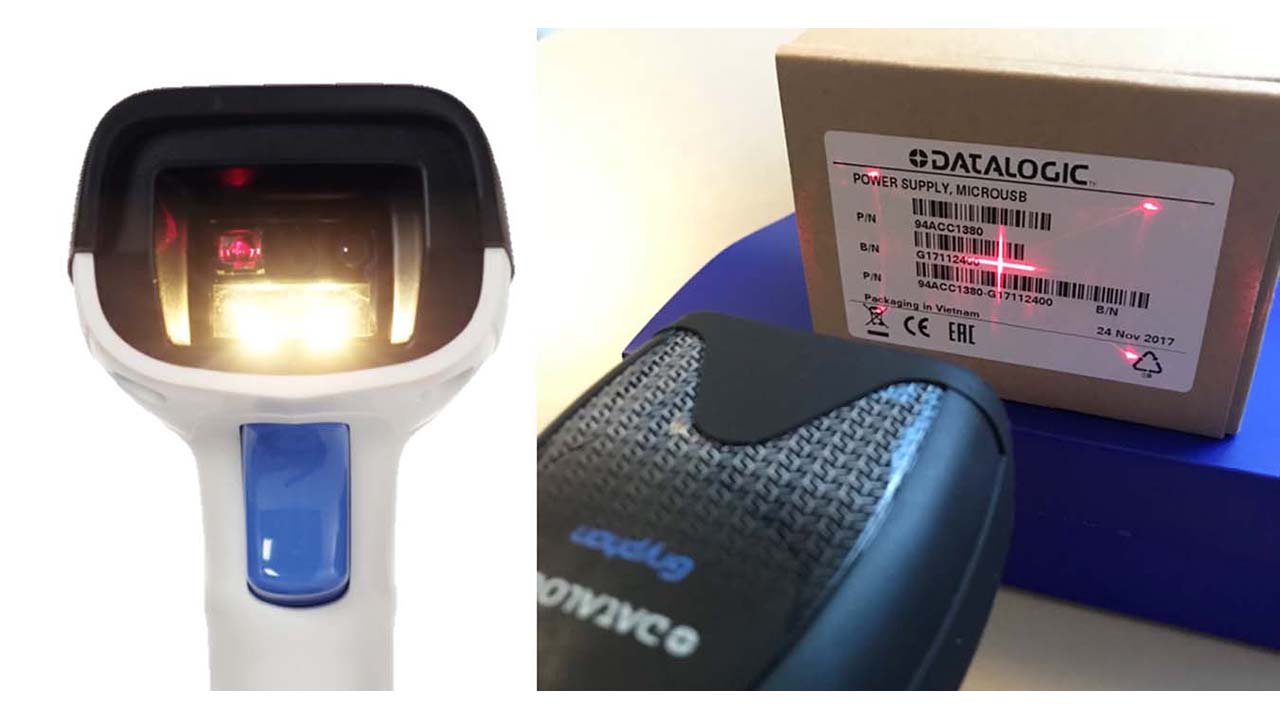

  • <p>ソフトな白色LEDでカラーで印刷されたコードも楽々読み取り</p>

    ソフトな白色LEDでカラーで印刷されたコードも楽々読み取り

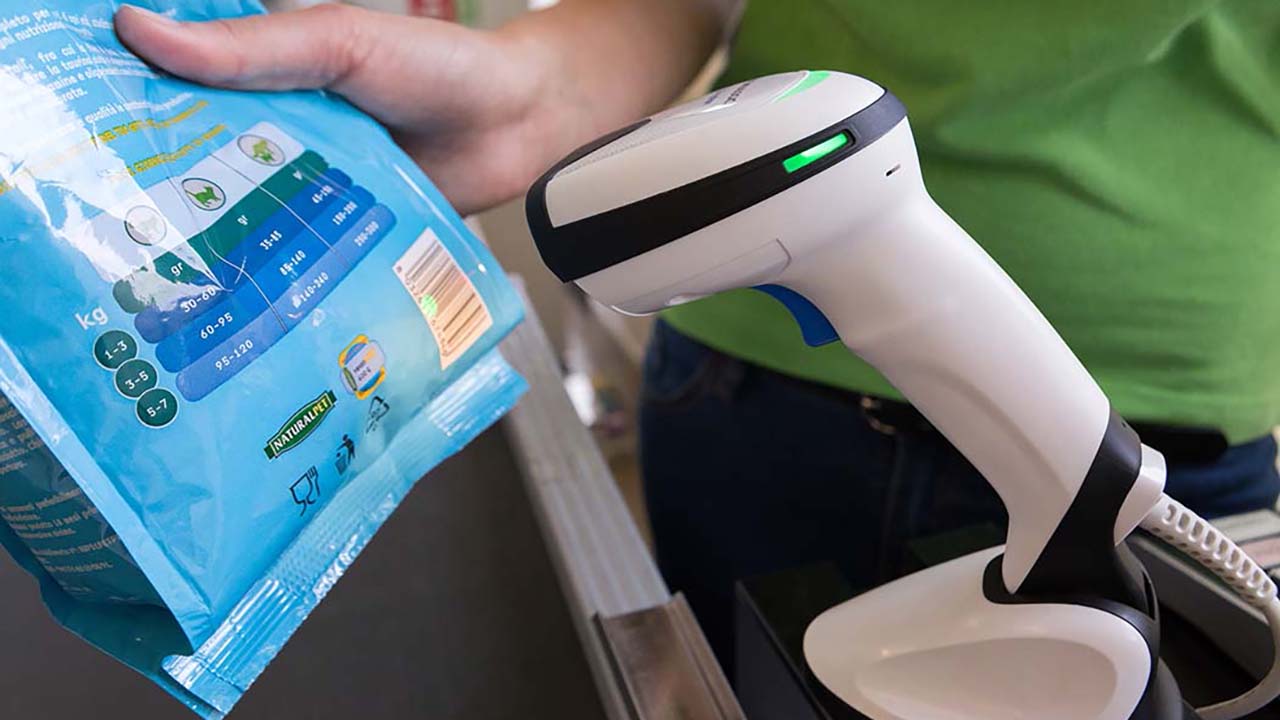

  • <p>3GL(グリーンスポット+本体LEDX2方向)で読み取り完了確認が容易。</p>

    3GL(グリーンスポット+本体LEDX2方向)で読み取り完了確認が容易。

  •

製品型式 GD4590-WH 2Dコードリーダ、白色、標準分解能
GD4590-BK-HD 2Dコードリーダ、黒色、高分解能
GBT4500-WH-WLC 無線式2Dコードリーダ、白色、標準分解能
GBT4500-BK-HD-WLC 無線式2Dコードリーダ、黒色、高分解能
読取コード (1D)JAN/EAN/UPC(アドオンコード含む)、ITF、CODE39、CODE93、CODE128/GS1-128、CODABAR(NW7)、GS1 DataBar Family
(2D)QRコード、Mirco QRコード、DataMatrix、PDF417、Micro PDF417
最小分解能 (1D)WH : 0.102mm(4mils) , BK-HD : 0.077mm(3mils)
(2D)WH : 0.195mm(7.5mils) , BK-HD : 0.102mm(4mils)
読取深度 (1D)WH : 10~710mm(13mils) , BK-HD 10~400mm(13mils)
(2D)WH : 55~270mm(10mils) , BK-HD : 20~270mm(10mils)
イメージセンサ 1/4インチ エリアセンサ(1280 x 800 Pixel)
PCS 最小15%
ピッチ角/スキュー角 スキュー:±65°、ピッチ:±65°、チルト:±180°
周囲照度 100,000lux以下
通信インターフェース(GD) USB(USB-COM、HID)、RS232
無線インターフェース (GBT) Bluetooth 4.0 Certified Class1,Class2 and Class3
通信距離100m(見通し)SPP/HIDプロファイル対応
電源電圧(GD) DC4.5-14V
消費電流(GD) 定格- 300mA (DC5V)、待機時 - 90mA (DC5V)
電池容量 (GBT) リチウムイオンバッテリ ー3,250mAh
読取回数(GBT) 80,000回
充電時間(GBT) フル充電一回当たり3時間(専用ACアダプタ使用した場合)
保護構造 : ESD(気中): 耐落下性能 IP52 : 16kv : 1.8m
温度/湿度(動作時) 0~50℃/0~95%(但し結露無きこと)
サイズ 166x109x68mm
重量 (GD)約161g(ケーブル含まず)
(GBT)約235g(バッテリー含む)
  • HLD-G041-WH - ヘッドスタンド ( 置台 ) 白モデル

    HLD-G041-WH - ヘッドスタンド ( 置台 ) 白モデル

  • STD-G041-WH - グースネック読取スタンド白モデル

    STD-G041-WH - グースネック読取スタンド白モデル

  • 11-0362 - 多目的スタンド白、壁掛け可能

    11-0362 - 多目的スタンド白、壁掛け可能

  • 90A051230 - RS232、2m、ストレートケーブル、DC ジャック付

    90A051230 - RS232、2m、ストレートケーブル、DC ジャック付

  • 90A052065 - USB、2m ストレートケーブル

    90A052065 - USB、2m ストレートケーブル

  • 11-0387 ACアダプタ(GD4000用)

    11-0387 ACアダプタ(GD4000用)

  • 8-0935+6003-0927 ACアダプタ(GBT4000用)

    8-0935+6003-0927 ACアダプタ(GBT4000用)

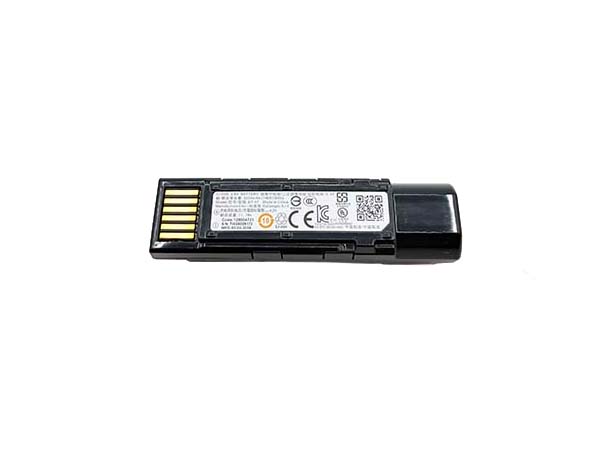

  • RBP-GM45 GBT4000用バッテリーパック(リムーバル)

    RBP-GM45 GBT4000用バッテリーパック(リムーバル)

  • Gryphon4500シリーズ
    カタログ

  • GD4500(有線)
    ハードウェアマニュアル

  • GBT4500(無線)
    ハードウェアマニュアル

  • HHRバーコード設定メニューシート
    Z-4.1

  • GD4500
    外形寸法図

  • GBT4500
    外形寸法図(PDF)

  • WLC4090-XX-BT
    外形寸法図(PDF)

  • STDG041-XX
    外形寸法図

  • HLDG041-XX
    外形寸法図

  • 11-0362
    外形寸法図

  • 11-0387
    外形寸法図

  • 90A052065
    仕様図

  • 90A051230
    仕様図

  • USB-COMドライバ
    (Zip版)

  • USB-COMドライバ
    (Msi版)

動画

Gryphon GBT4500 非接触充電クラス初

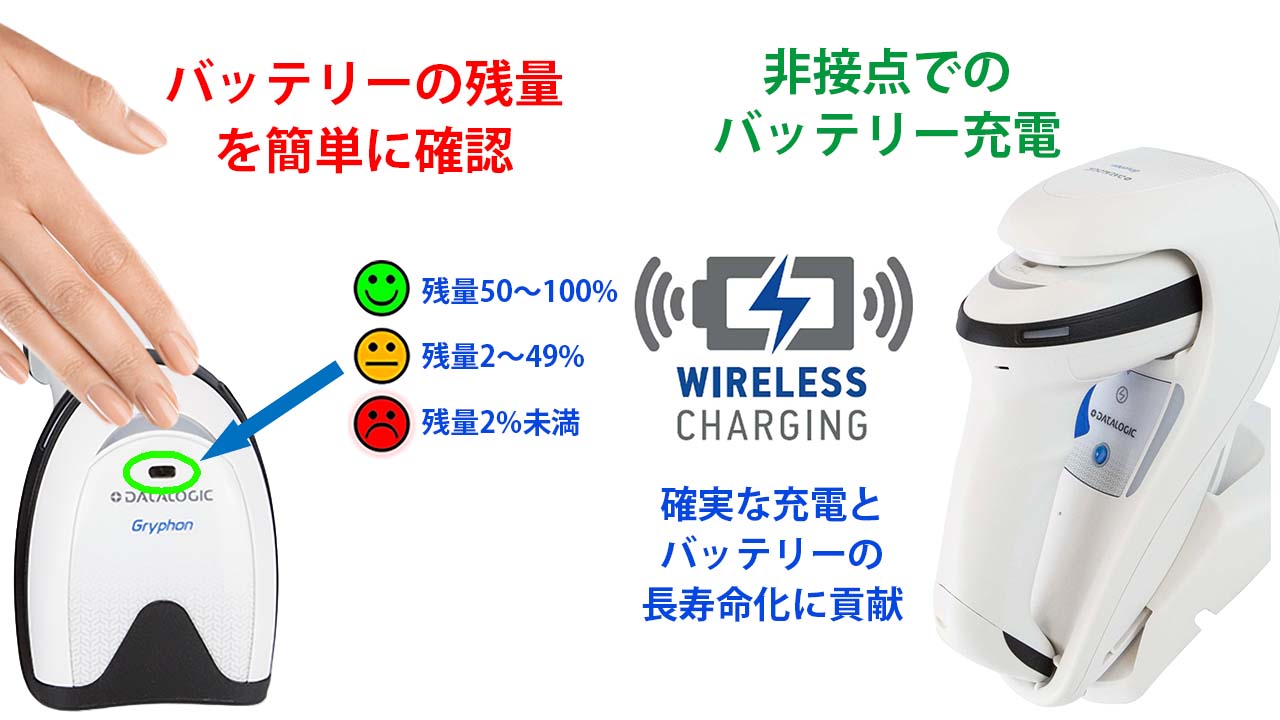

スマホでお馴染みの非接触(ワイヤレス)充電方式をクラス初採用!
一番の不具合要因である充電端子はありません。
作業中にヘッド部をダブルタップすることで充電残量を知ることができるので安心です。

Gryphon GBT4500 ベースステーション 角度変更

ベースステーションの角度を変更することによりスタンドモードでご使用いただけます。

Gryphon GD4500 オートスタンド

オートスタンドを使用することによりトリガーを引かずにバーコードをかざすだけで読み取りが可能になります。

Gryphon GD4500 USB接続

有線タイプ Gryphon GD4500のUSBケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GD4500 RS232接続

有線タイプ Gryphon GD4500のRS232ケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GBT4500 USB接続

無線タイプ Gryphon GBT4500のUSBケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GBT4500 RS232接続

無線タイプ Gryphon GBT4500のRS232ケーブル接続時のセットアップ方法についてご紹介します。

Gryphon GD4500 ケーブルの外し方

有線タイプ Gryphon GD4500インターフェースケーブルの外し方についてご紹介します。

Gryphon GBT4500 バッテリー交換

無線タイプ Gryphon GBT4500 のバッテリー交換方法についてご紹介します。
