固定式2次元スキャナ

物流高速ソーター用
カメラシステム
AV7000

  • 固定式2次元スキャナ
  • CCD式
  • 全方向読取対応
  • 大型多面式読取イメージャ
  • 耐環境対応
  • コンベア搬送ライン
  • FA向け
  • 物流向け
  • 1Dcode
  • 1years
  • 2Dcode
  • Ethernet
  • GS1
  • PackTrack
  • RS232
  • RS422

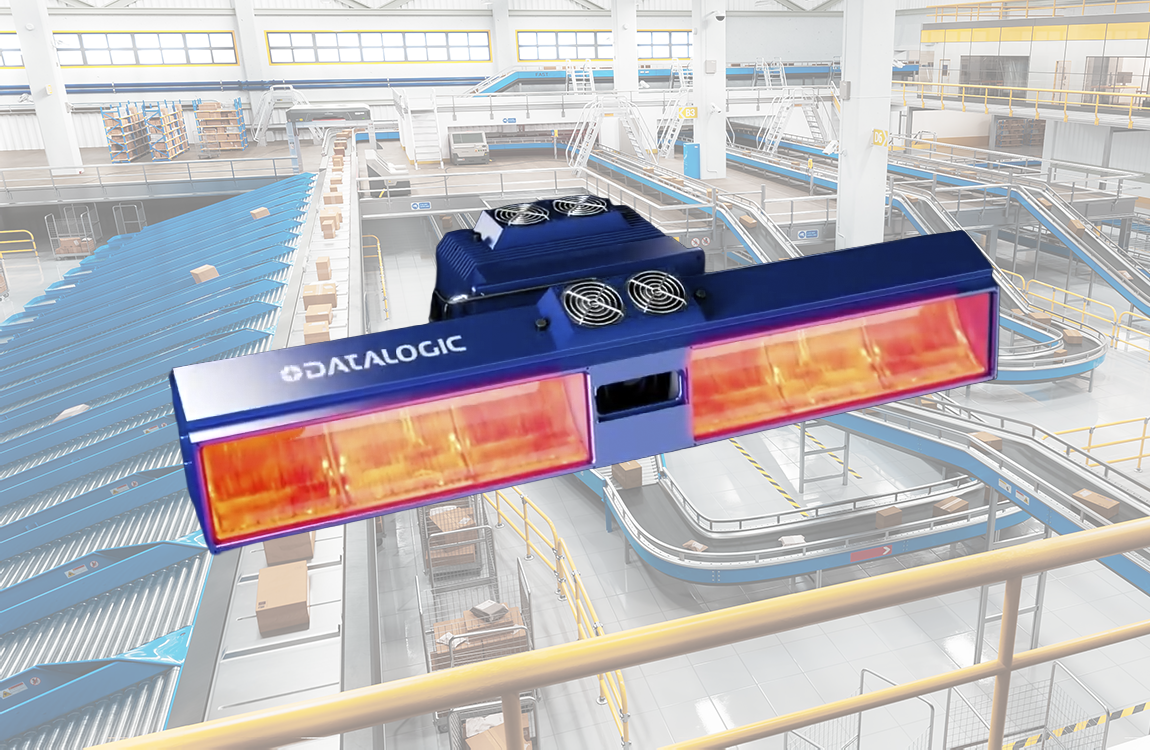

AV7000

新設計の特許取得オートフォーカスシステム採用により読み取り深度を拡張

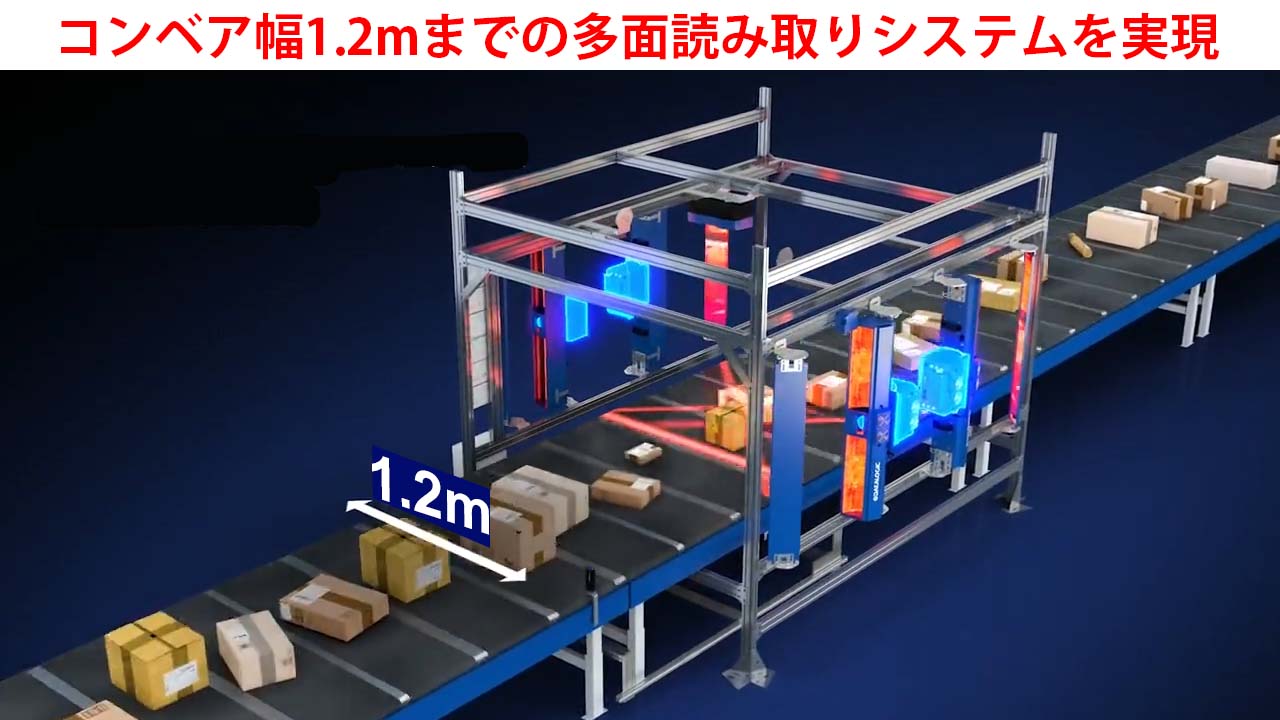

照明の同期点灯で多面読み取りシステムをコンパクトに実現
新CMOSセンサ採用で感度40%ア(従来比)アップ

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

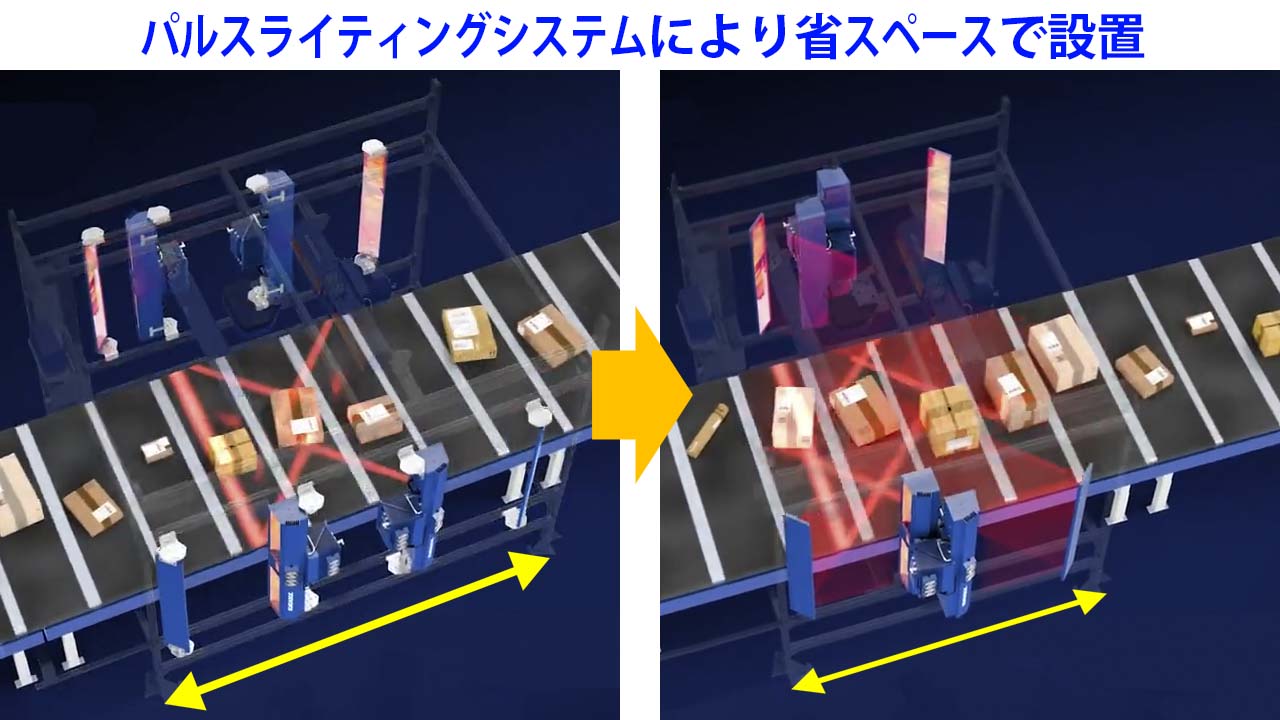

  • <p>特許取得のPulsed Lighting Systemでマルチサイド読取に必要なスペースを50%縮減しています!読取エリアを犠牲にしなくてもコンパクトシステムの構築が可能です!</p>

    特許取得のPulsed Lighting Systemでマルチサイド読取に必要なスペースを50%縮減しています!読取エリアを犠牲にしなくてもコンパクトシステムの構築が可能です!

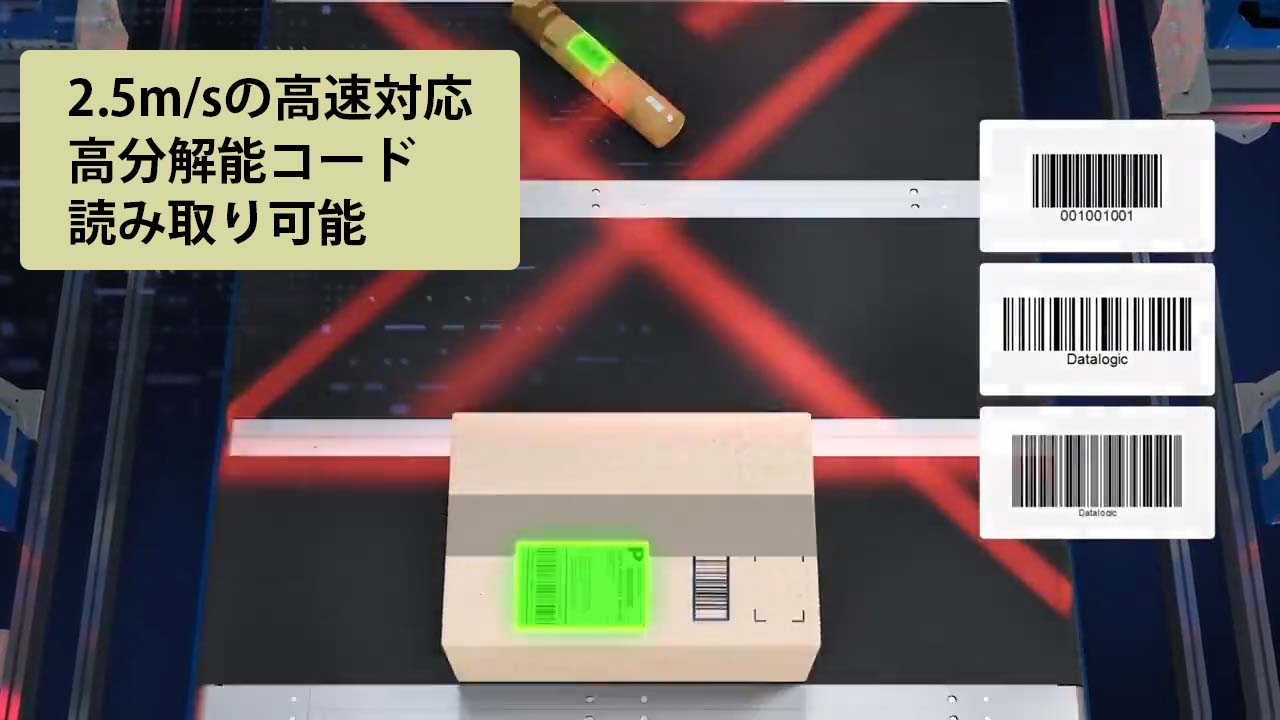

  • <p>新CMOSセンサ採用で感度40%アップ、高速スキャンでも鮮明な取得画像により、高い読み取り性能を発揮します。</p>

    新CMOSセンサ採用で感度40%アップ、高速スキャンでも鮮明な取得画像により、高い読み取り性能を発揮します。

読取コード(1D/2D/郵便) 標準的な1D/2Dシンボル全て
最小分解能 110~260DPI
フレームレート 最高33KHz
読取角度変更範囲 8~45°
イメージセンサ 高速CMOSラインセンサ8192 Pixel
電源電圧 DC23~26V(照明コネクタ)、 DC24V±2%(電源)
消費電力 照明ユニットにより異なる(カメラ+1,150mm赤色照明の場合は396W)
通信インターフェース Main RS232/RS422 全2重 最高115.2 Kbps, 補助 RS232 最高115.2 Kbps(光学的絶縁)
Ethernet Gigabit Ethernet TCP/IP 2点(ホスト通信,セットアップ,画像ファイル転送)
HMI/コントロールパネル2ボタン
通信モード SyncNet Technology
入出力信号 同期信号、スピード検知信号 - 入力3点,出力2点 NPN/PNPオープンコレクタ(光学的絶縁)
パラメータ設定方法 ブラウザーアプリケーション(Linux OS)
表示 LED 10点(Power,Status,Tach,Trigger,I/O, HOST NET, IMAGE NET, SYNC IN, SYNC OUT, FOCUS NET)<カメラ>
LED 4点(Power/Overtemp/FanFail/ LED Fail)<照明>

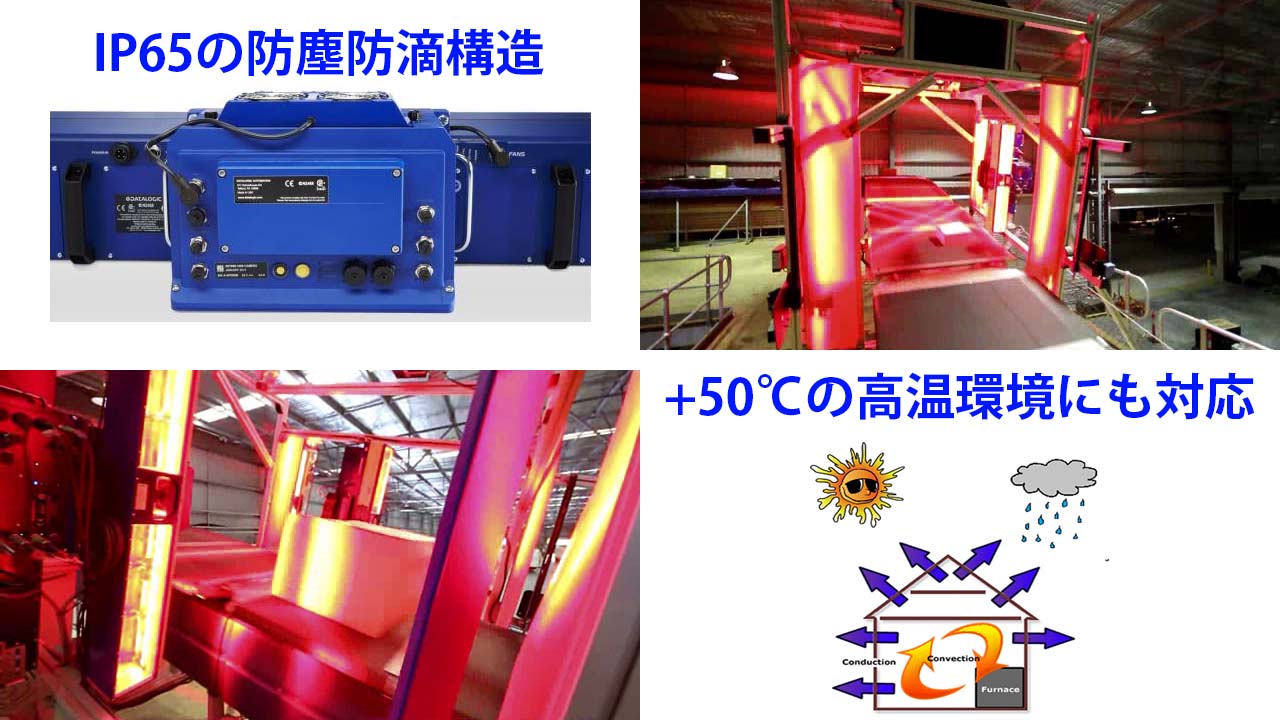

保護構造 IP65
耐振動 / 耐衝撃 1.5mm@5~9Hz 各方向2時間/ 15g、11ms各方向3回
動作温度/保存温度 / 湿度 0℃~+50℃/ -20℃~+70℃ / 95% (但し結露無きこと)
ハウジング素材 アルミニウムダイキャスト
外形寸法(本体のみ) 845x416x237mm (AV7000+AI7000-800/AV7000+AI7000-800W)
1150x416x237mm(AV7000+AI7000-1100/AV7000+AI7000-1100W)
重量 AV7000:11 kg、 AI7000-800:12kg、 AI7000-1100:15kg
  • DMS100 - マルチサイド焦点用センサキット

    DMS100 - マルチサイド焦点用センサキット

  • LCC-75XX - 上面焦点用高さセンサキット

    LCC-75XX - 上面焦点用高さセンサキット

  • OEK-1 - 光学式エンコーダキット

    OEK-1 - 光学式エンコーダキット
