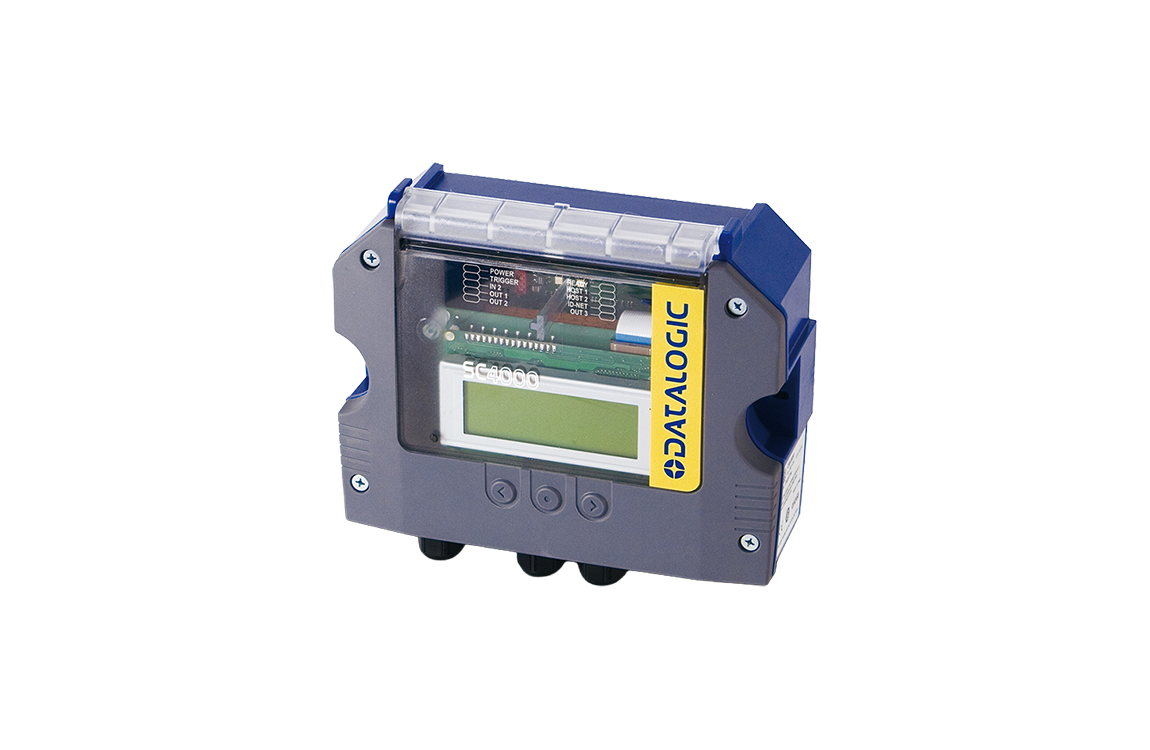

SC4000シリーズ
ID-NET用ネットワークコントローラ
Datalogic/データロジック
SC4000シリーズは、複数のバーコードスキャナを統合管理する産業用ネットワークコントローラです。

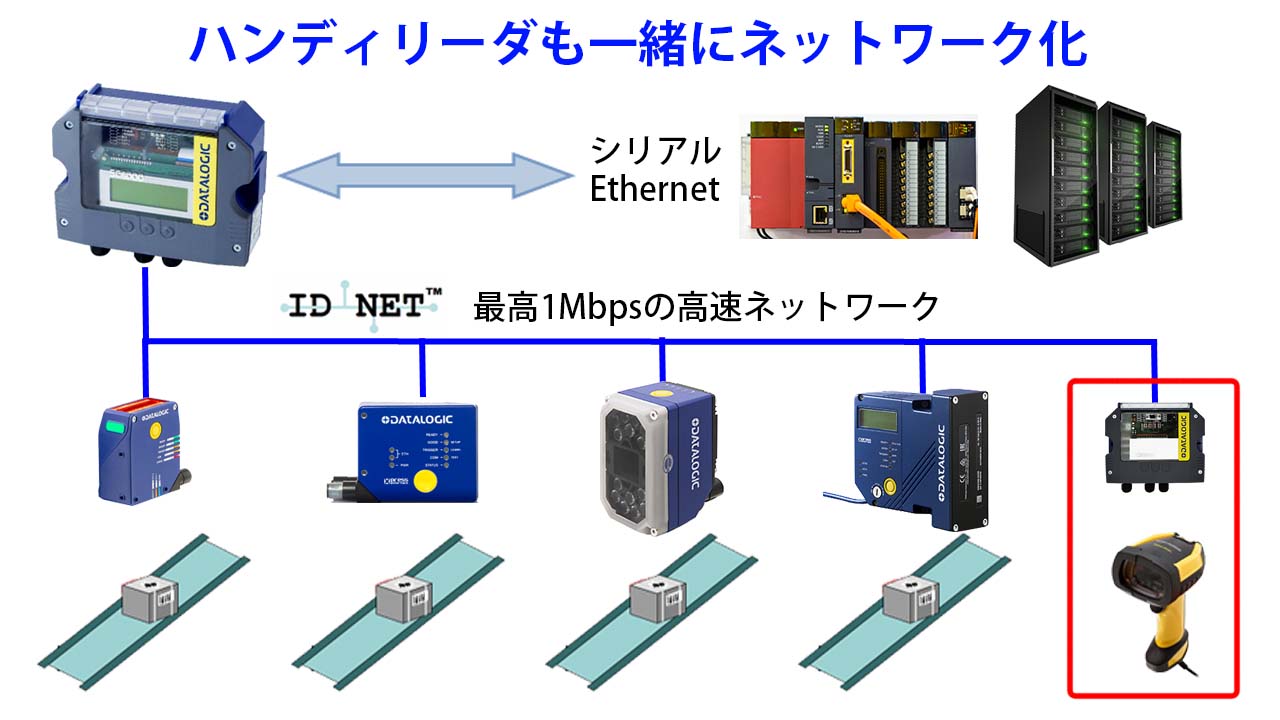

最大31台のスキャナ増設に対応し、データコレクションを一元化することで、装置側のデータ受け口を少数化し配線やシステム構成をシンプルにします。
さらに、RS232／RS485をはじめ、Ethernetや各種フィールドバスなど多様なインターフェースに対応し、既存設備や上位システムとの柔軟な接続が可能です。
バックアップ機能やネットワーク監視機能により、現場の安定稼働と保守効率の向上にも貢献します。
- 特長
- スペック
- アクセサリー
- ダウンロード

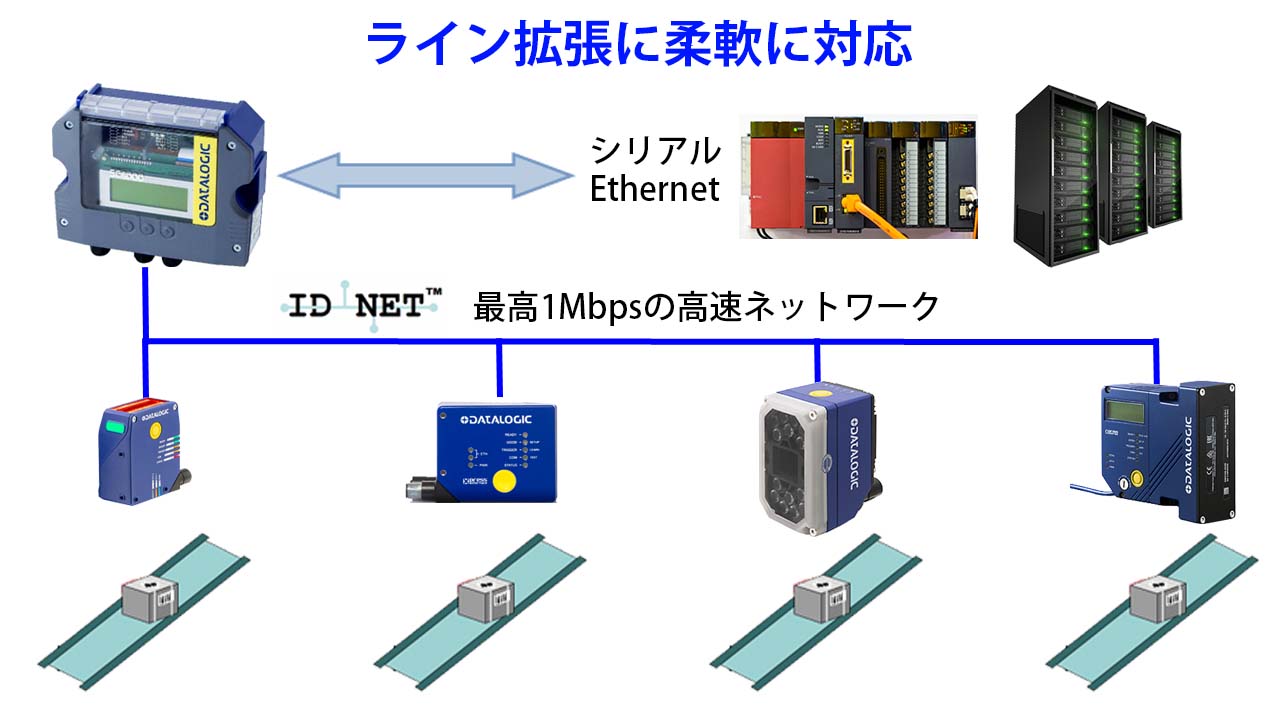

ライン拡張に強く、スキャナ増設でもシステムを変えずに運用可能
最大31台のスキャナ接続に対応し、設備や工程の追加にも柔軟に対応できます。既存の構成を活かしたまま拡張できるため、大規模なシステム変更が不要になり、将来的な設備投資を抑制。変化の多い生産現場でも長く使える拡張性を実現します。
データをまとめて受け取り、配線と管理工数を大幅に削減
複数スキャナのデータコレクションを一元化し、上位機器のデータ受け口を少数化。これにより配線の簡素化、設計負担の軽減、接続トラブルの低減を実現します。システム全体がシンプルになることで、導入・運用・保守すべての効率を向上させます。
既存設備にそのままつながる、多様なインターフェース対応

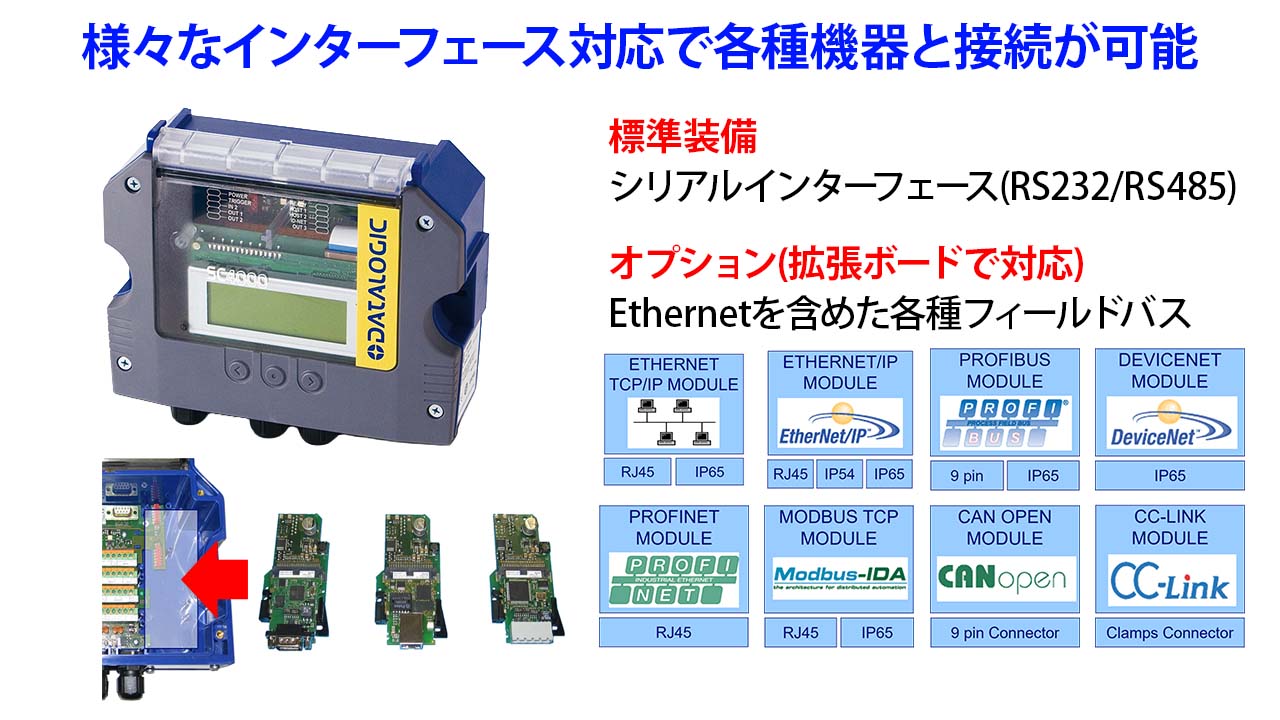

RS232／RS485に加え、Ethernetや各種フィールドバスに対応しており、PLCや上位システムとの接続が容易。異なる通信環境にも柔軟に対応できるため、既存設備を活かしながらスムーズなシステム統合を実現します。導入時の構成制約を最小化します。
トラブル時もすぐ復旧、ダウンタイムを最小化

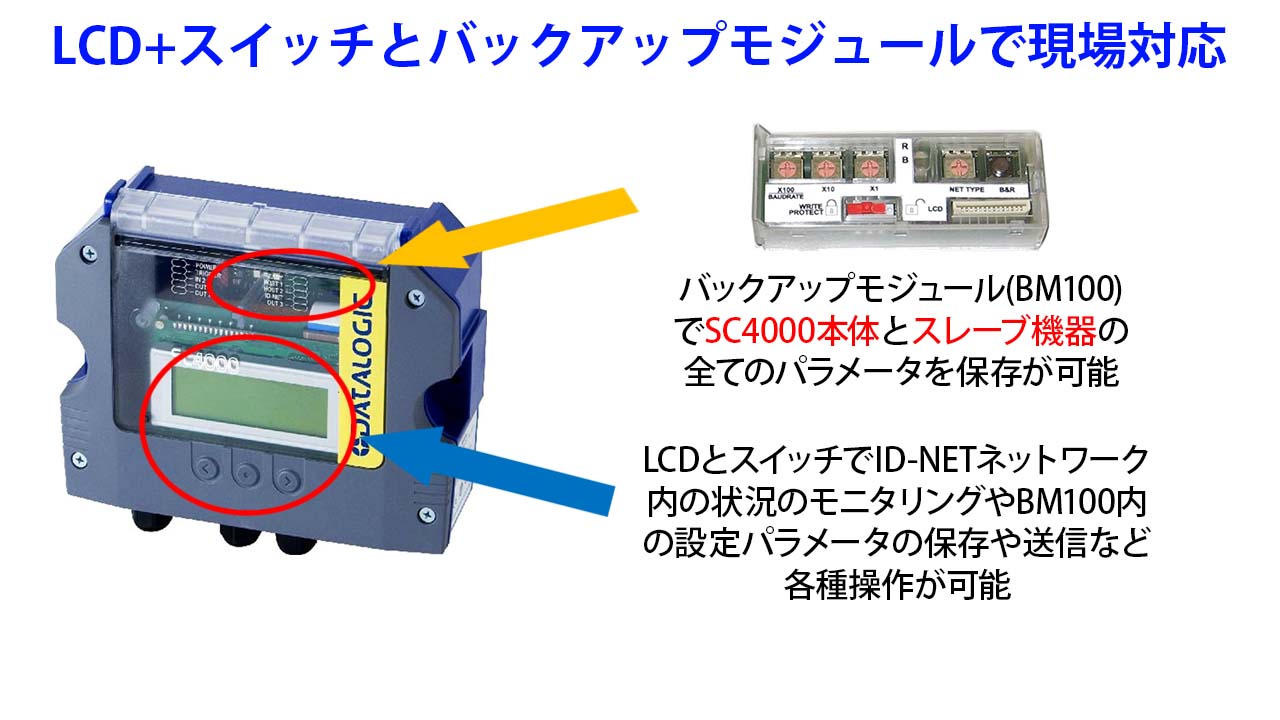

バックアップ／リストア機能により機器交換時の迅速な復旧が可能。さらにLCD表示とLEDインジケータでネットワーク状態や異常をその場で確認でき、現場対応のスピードを向上させます。ダウンタイムを最小限に抑え、安定稼働を支援します。
利用シーン

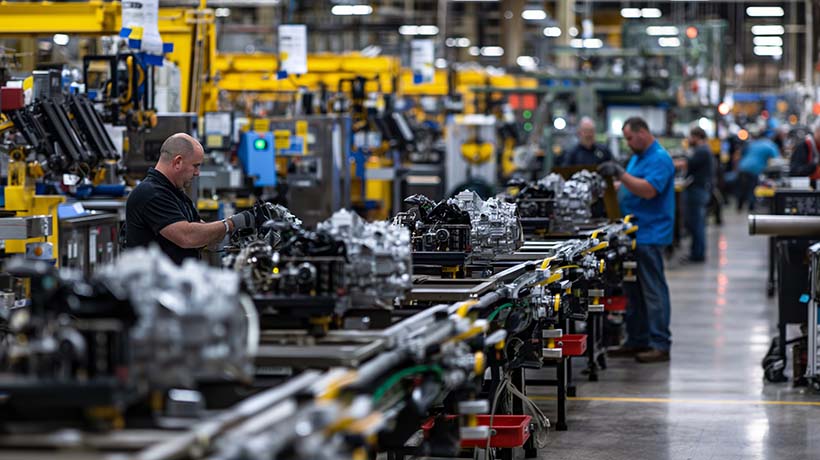

① 工程追加やライン増設によりスキャナ台数が増える現場で、既存システムを維持したまま柔軟に拡張したい場合
② 複数スキャナの配線が複雑化している製造ラインで、データ受け口を集約しシンプルな構成へ見直したい場合

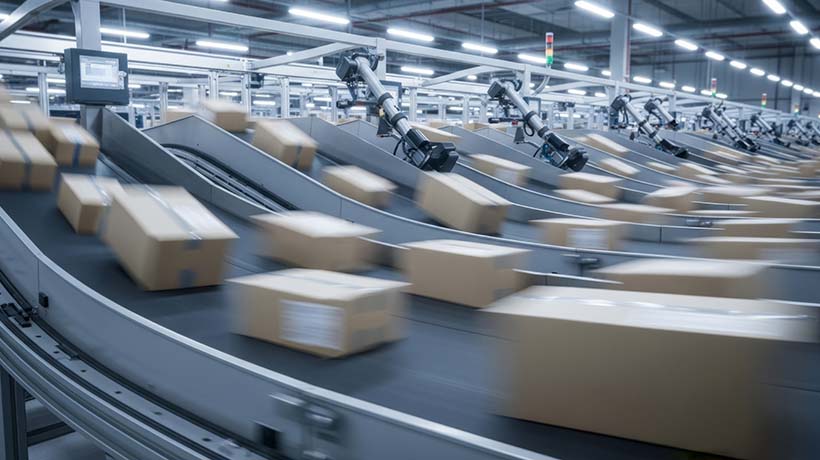

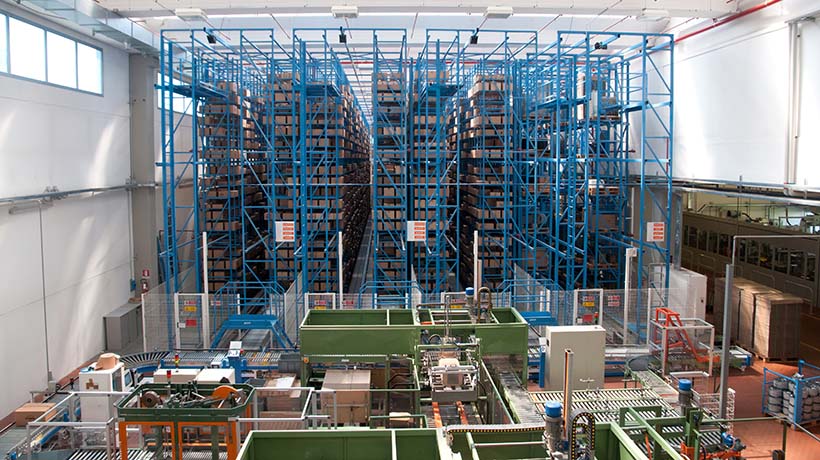

③ 物流・倉庫現場で複数の読取データを効率よく収集し、トレーサビリティ強化と業務効率化を図りたい場合
④ PLCや上位システムとの接続方式が混在する環境で、インターフェース差異を吸収して統合したい場合
⑤ 設備トラブル時に迅速な原因把握と復旧を行い、生産ライン停止時間を最小限に抑えたい場合
⑥ 保守担当者が現場で状況を即座に確認し、LCD表示を活用して迅速に対応したい場合
FAQ
Q：スキャナを増やしてもシステムは変更不要ですか？
A：はい、最大31台まで接続できるため、スキャナ増設時も既存構成を維持したまま対応可能です。工程追加やライン拡張でも柔軟に運用できます。
Q：複数スキャナのデータはどう管理されますか？
A：すべての読取データをコントローラで一元管理し、上位機器への出力を集約します。配線や受け口を削減し、システムのシンプル化と管理工数低減を実現します。
Q：異なる設備やPLCとも接続できますか？
A：RS232やEthernet、各種フィールドバスに対応しているため、さまざまな既存設備や上位システムと柔軟に連携できます。導入時の制約を抑えられます。
Q：トラブル時の復旧や対応は簡単ですか？
A：バックアップ機能により設定復元が容易で、LCD表示から状態確認も可能です。現場で迅速に原因把握と復旧ができ、ダウンタイム削減に貢献します。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 電源電圧 | DC10～30V |
|---|---|
| 消費電流 | 0.8A～0.5A |
| 最大消費電流 | 2.5A (SC4000+I/O信号+接続機器等を含めた値) |
| 通信インターフェース | ホストインターフェース(1),RS232/RS422 (最高115.2K bps) AUXインターフェース,RS232 (最高115.2K bps) ID-NET™ RS485マルチドロップ (最高1M bps) |
| LED表示 | 電源ON/逆接続警告 (青/赤) 同期信号(黄)、IN2(緑)、OUT1(黄)、OUT2(緑)、Ready(緑)、Host1(黄)、Host2(緑) |
| LCD表示・キー | 20桁X4行 LCD表示器・3キー |
| 内部パラメータ設定 | ユーティリティソフトウェア(GENIUS)による設定、シリアルインターフェースからコマンドによる設定 |
| 保護構造 | IP65 |
| 耐振動 / 耐衝撃 | 1.5mm,13～55Hz 各方向2時間 / 30g,6ms 各方向5000回 |
| 温度/湿度(動作時) | 0℃～+50℃ / 90%(但し結露無きこと) |
| サイズ | 193x180x71mm |
| 重量 | 約960g |
-
BM200
(CBX500/800/SC4000 用)Ethernet TCP/IP 接続モジュール -
BM500
CBX500/800/SC4000 用Ethernet 接続モジュール -
BM1100
CBX500/800/SC4000 用CC-LINK 接続モジュール -
BA100
CBX100/500/800/SC4000 用DIN レール取付アダプタ -
BA200
CBX100/500/800/SC4000 用アルミフレーム取付アダプタ -
BA600
CBX500/800/SC4000 用M12 メスコネクタ-ID-NETTM OUT -
BA700
CBX500/800/SC4000 用M12 オスコネクタ-ID-NETTM IN -
BA900
CBX500/800/SC4000 用2 ケーブルグランドパネル
-
カタログ
SC4000_リーフレット
製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。
バージョン： PA0132-1
容量：2 MB
形式： PDF -
マニュアル
SC4000マニュアル
複数台のバーコードリーダをネットワーク（ID‑NET）で接続し、データ収集・制御を一元管理するための産業用ネットワークコントローラ（SC4000）の仕様、構成、設置方法、配線、通信インターフェイス、動作モードおよび入出力信号などを解説した取扱説明書です。
バージョン： 1.02
容量： 5.3 MB
形式： PDF -
ソフトウェア
Genius 1.16.0_ソフトウェア
データロジック社製の固定式バーコードリーダや産業用スキャナをパソコンで設定・監視・診断するための設定ツール・ユーティリティソフトウェアです。
バージョン： 1.16
容量： 92 MB
形式： ZIP
