固定式レーザスキャナ

小形固定式レーザ
バーコードスキャナ
DS2100N/DS2400N

  • 固定式レーザスキャナ
  • レーザ式
  • ITFソースマーキング読取
  • 耐環境対応
  • コンベア搬送ライン
  • FA向け
  • 物流向け
  • 1Dcode
  • 1years
  • Ethernet
  • ID-NET
  • Linear
  • Oscillate
  • Raster
  • RS232
  • RS422

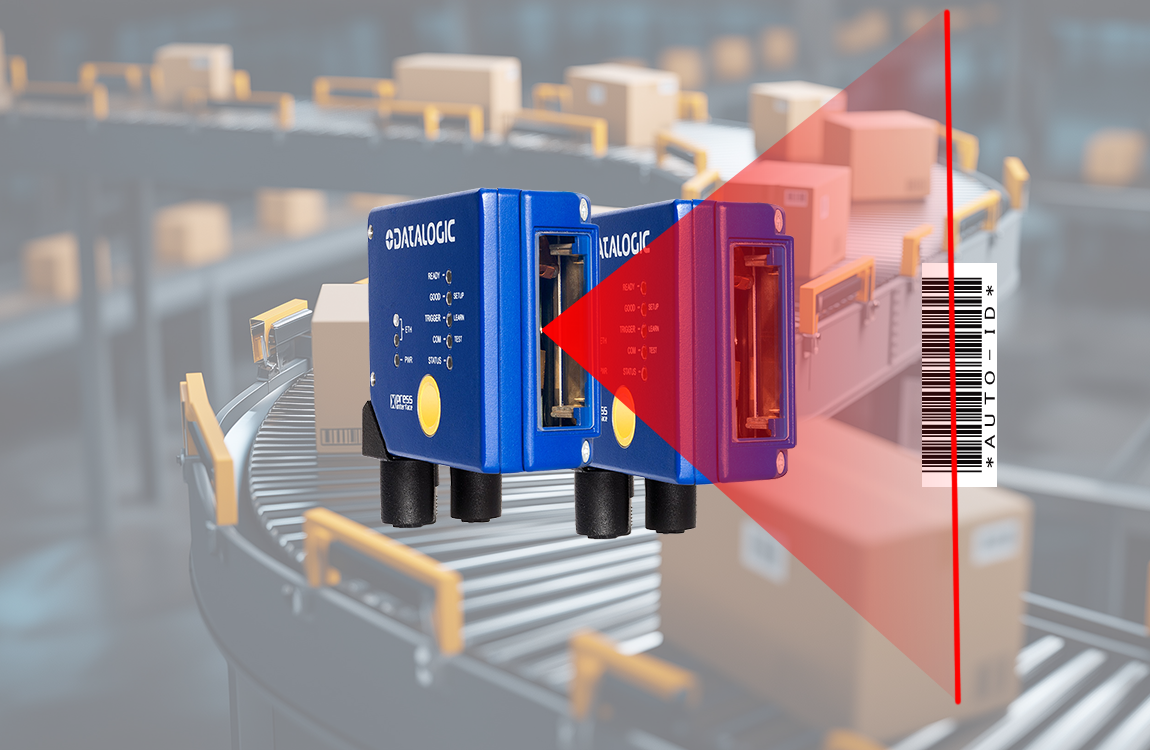

DS2100N/DS2400N

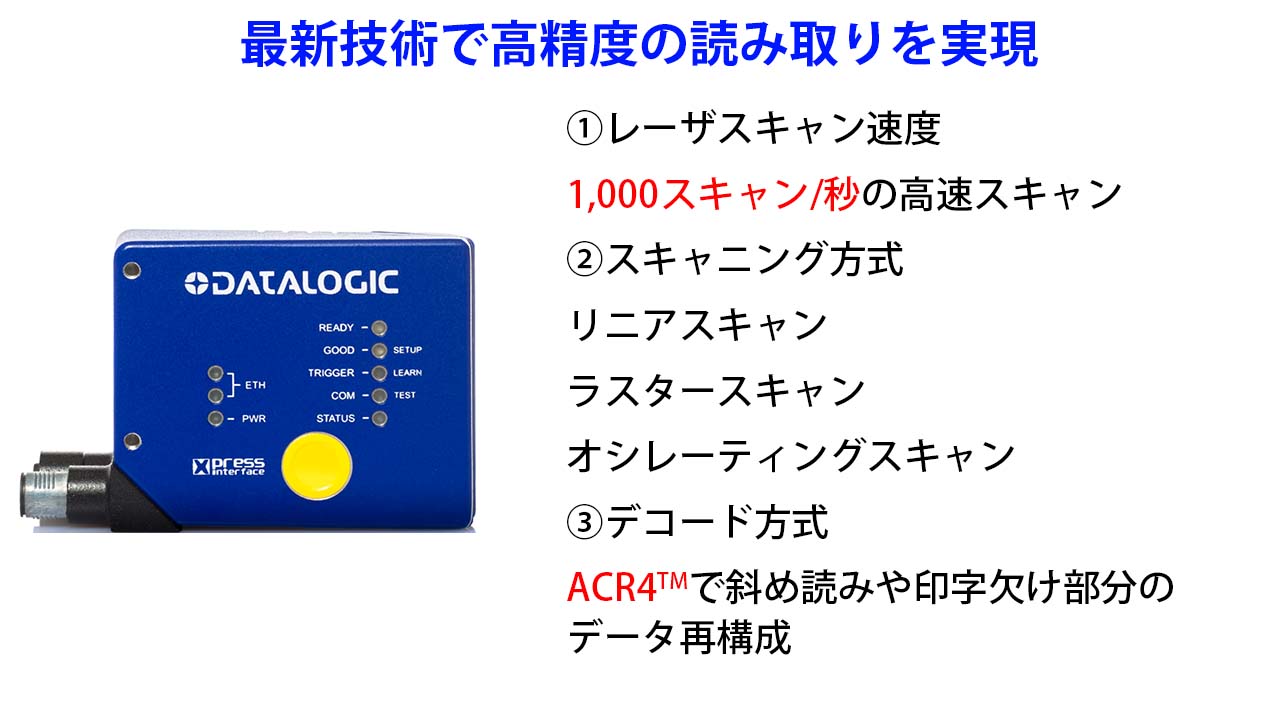

最高1,000スキャン/秒の高速スキャン
ID-NET™高速ネットワークで低コストネットワークを構築
オシレーティングミラー等のアクセサリを追加可能

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

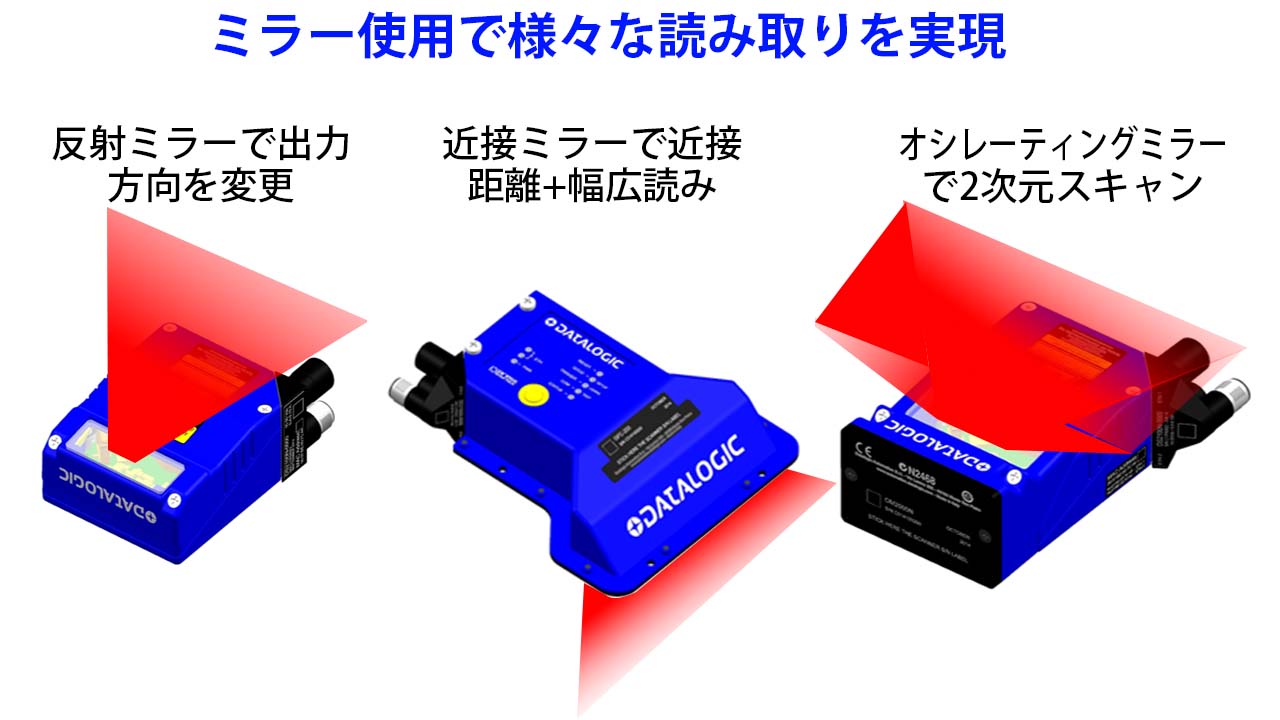

  • <p>反射ミラー・近接読取用ミラー・オシレーティングミラーユニットを使用すれば、設置環境に応じて、最適なものを選択可能です。</p>

    反射ミラー・近接読取用ミラー・オシレーティングミラーユニットを使用すれば、設置環境に応じて、最適なものを選択可能です。

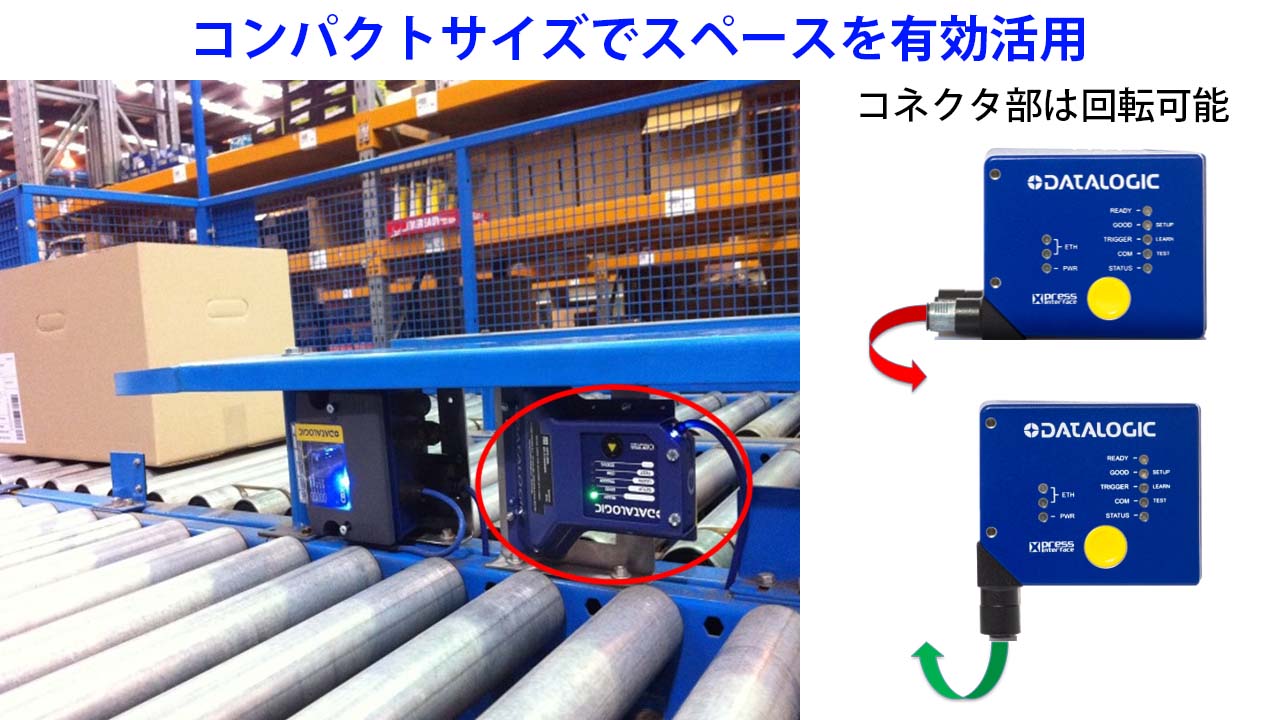

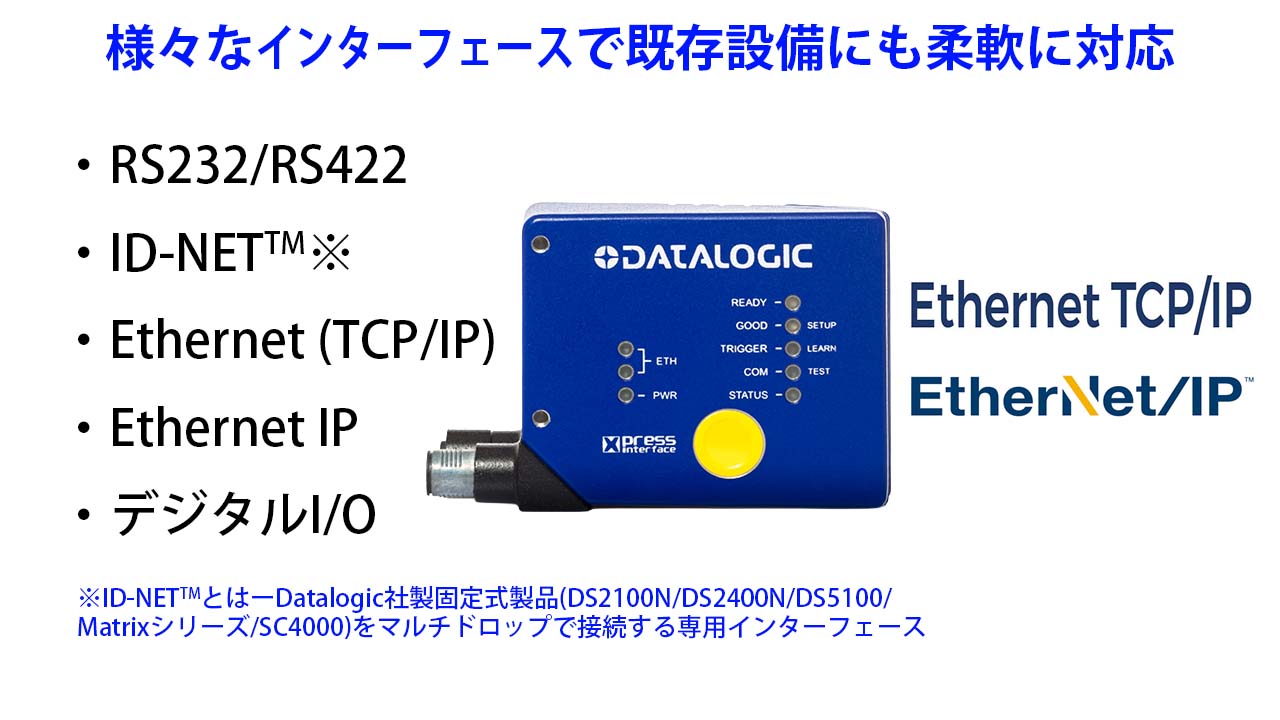

  • <p>コネクター内蔵タイプはEthernetインターフェースを内蔵。ネットワークに簡単に接続が可能となります。</p>

    コネクター内蔵タイプはEthernetインターフェースを内蔵。ネットワークに簡単に接続が可能となります。

読取コード JAN/EAN/UPC(アドオンコード含む)、ITF、CODE39、CODE93、CODE128/GS1-128、CODABAR(NW7)、GS1 DataBar Family、Pharmacode等
マルチラベル読取 1同期フェーズで最大10種のコード
最小分解能 0.15㎜(DS2100N-1XX4) / 0.12㎜(DS2100N-2XX4)
0.25㎜(DS2400N-0XXX) / 0.25㎜(DS2400N-1XXX)
0.35㎜(DS2400N-2XXX)
読取深度 最大50~310㎜(NB:0.5㎜)
最大45~100㎜(NB 0.2㎜)
最大75~340㎜(NB:0.35㎜)
最大100~440㎜(NB:0.5㎜)<-DS2400N-1X0X>
最大190~600㎜(NB:0.5㎜) <-DS2400N-2X0X>
読取速度 800~1,000スキャン/ 秒 (DS2100N)
600~1,000スキャン/ 秒 (DS2400N)
スキャンパターン リニア、ラスター(距離300㎜:18㎜幅、距離600㎜:35㎜幅)
光源 半導体レーザダイオード(630~680nm)
レーザクラス Class II- CDRH
アパーチャ 50°
電源電圧 DC10~30V
消費電力 5W
通信インターフェース Main RS232/RS422 (最高115.2K bps9
AUX RS232(最高115.2K bps)
ID-NET™(最高1M bps)
入出力信号 同期信号入力(1点)、ベリファイ登録用(1点)、プログラマブル出力(2点)
パラメータ設定方法 X-Pressボタン、Geniusユーティリティプログラム、Geniusホストモードプログラム
動作モード オンライン、シリアルオンライン、ベリファイア、オートマチック、コンティニュアス、テスト
表示 LED7点
保護構造 IP65
耐振動/耐衝撃 1.5㎜、13~55Hz,各方向2時間 / 30g、11ms、各方向3回
温度/湿度(動作時) 0~45°/ 90%以下(但し結露無きこと)
サイズ 84×68×34mm(-X2XX)
104X69X38mm(-X3XX : コネクタストレート時)
84X89X38mm (-X3XX : コネクタ90°時)
重量 約330g(-X2XX)、約281g(-X3XX)
  • GFC-2000 - 内部取付用105度偏光ミラー<br />
GFC-2100 - 内部取付用90度偏光ミラー

    GFC-2000 - 内部取付用105度偏光ミラー、GFC-2100 - 内部取付用90度偏光ミラー

  • OM2000N - DS2X00N用オシレーティングミラー

    OM2000N - DS2X00N用オシレーティングミラー

  • GFC200 - 近接読取用外部取付85度偏光ミラー

    GFC200 - 近接読取用外部取付85度偏光ミラー

  • CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

    CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

  • DS2100N/2400Nシリーズ
    カタログ

  • DS2100N
    マニュアル

  • DS2400N
    マニュアル

  • Genius 1.14.1
    バージョン

  • Genius 1.16.0
    バージョン

動画

Geniusの設定:接続基本編

設定ツール[Genius]でのDSシリーズ製品との接続方法をご紹介します。

BM100 バックアップ・リストア方法

別売アクセサリのバックアップモジュールBM100のバックアップ・リストアの方法をご紹介します。
