固定式-周辺機器

レーザ式
寸法計測システム
DM3610

  • 固定式-周辺機器
  • 据え置き形
  • 全方向読取対応
  • コンベア搬送ライン
  • 物流向け
  • Ethernet
  • RS232
  • RS422

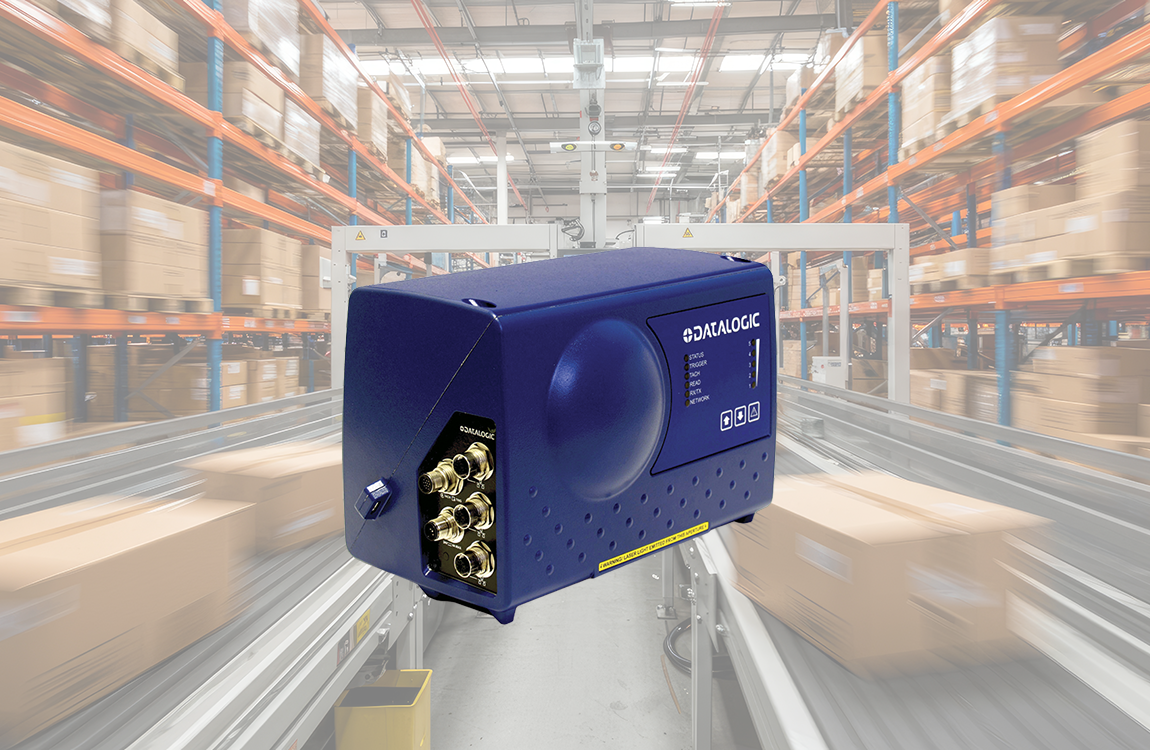

DM3610

高速で高精度の測定を実現
1ヘッドでワイドエリアをカバー
自動コンベア検出機能で簡単に調整が可能

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード
  • <p>1台のDM3610でワイドな幅の計測が可能、高速コンベアラインでも確実に計測が実現。</p>

    1台のDM3610でワイドな幅の計測が可能、高速コンベアラインでも確実に計測が実現。

  • <p>自動コンベア検出機能が内蔵されており、使用前の調整が容易に可能。</p>

    自動コンベア検出機能が内蔵されており、使用前の調整が容易に可能。

電源電圧 DC24V±10%
消費電力 通常19W、最大75W
光源 赤色レーザダイオード(658nm)
レーザクラス クラス3R-IEC60825-1
スキャン速度 600スキャン/秒
スキャン角度 最大73°

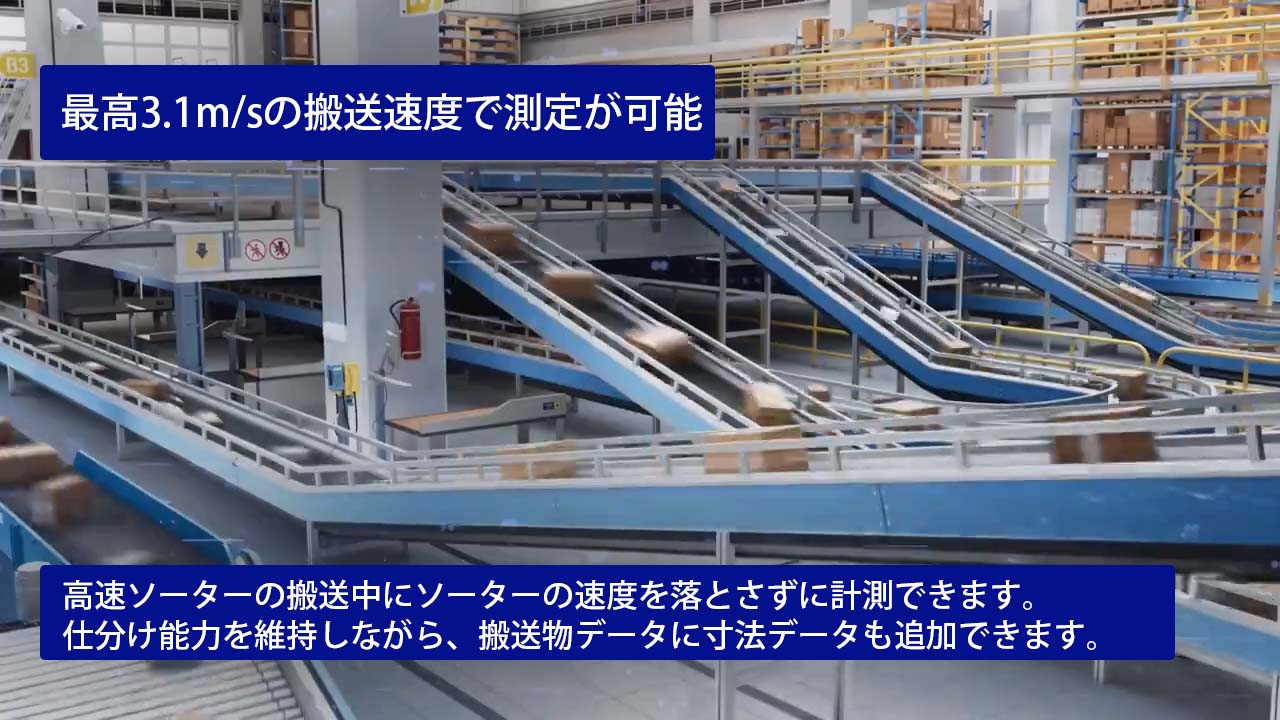

最高搬送速度 3.1m/秒
最大測定可能サイズ L : 2,500mm (98inch) X W : 1,200mm (48inch) X H : 900mm (36inch)
最小測定可能サイズ(OIML/MID規格) L : 50mm X W : 50mm X H : 50mm
最小測定可能サイズ(NTEP規格) L : 2.4inch X W : 2.4inch X H : 1.2inch

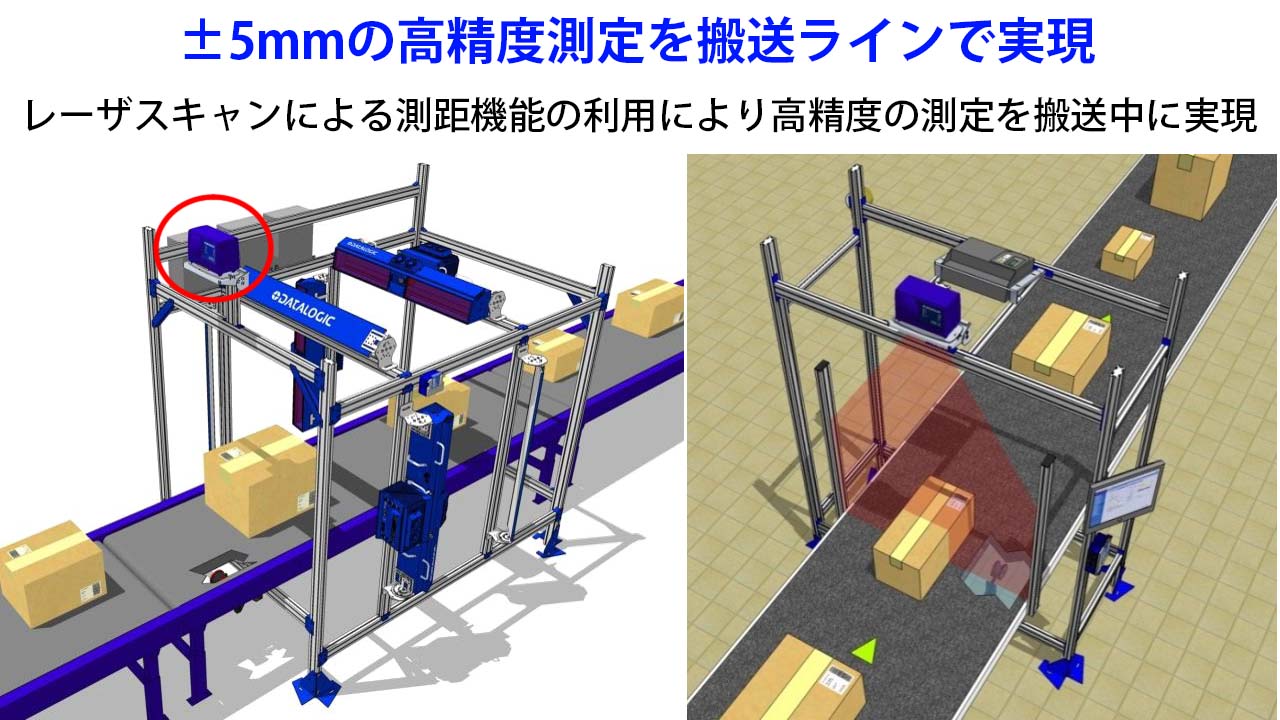

測定精度(OIML/MID規格) L : ±5mm X W : ±5mm X H : ±5mm
測定精度(NTEP規格) L : ±0.2inch X W : ±0.2inch X H : ±0.1inch
表示 LED7点
通信インターフェース RS232/RS422 + RS232、Ethernet X 3点
入出力信号 デジタル入力(2点)、デジタル出力(2点)
出力データ 最大寸法 (L X W X H)、LFTメッセージ、ユーザ定義メッセージ
保護構造 IP65
温度/湿度(動作時) 0 ~50℃ / 10~90%以下(但し結露無きこと)
サイズ 279x152x175㎜(本体のみ)
340x182x281㎜(取付サイズ)
重量 5.5㎏(本体のみ)
  • CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

    CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

  • OEK-1 - 光学式エンコーダ

    OEK-1 - 光学式エンコーダ

  • CAB-DSXX-S - DM3610-CBX接続用コネクタケーブル

    CAB-DSXX-S - DM3610-CBX接続用コネクタケーブル
