固定式2次元スキャナ

Matrixシリーズ
2Mピクセルセンサ内蔵
2次元コードスキャナ
Matrix320

  • 固定式2次元スキャナ
  • CCD式
  • 検査
  • 工程管理
  • 品質管理
  • DPM
  • タイヤ上のバーコード読取
  • 医療用バーコード読取

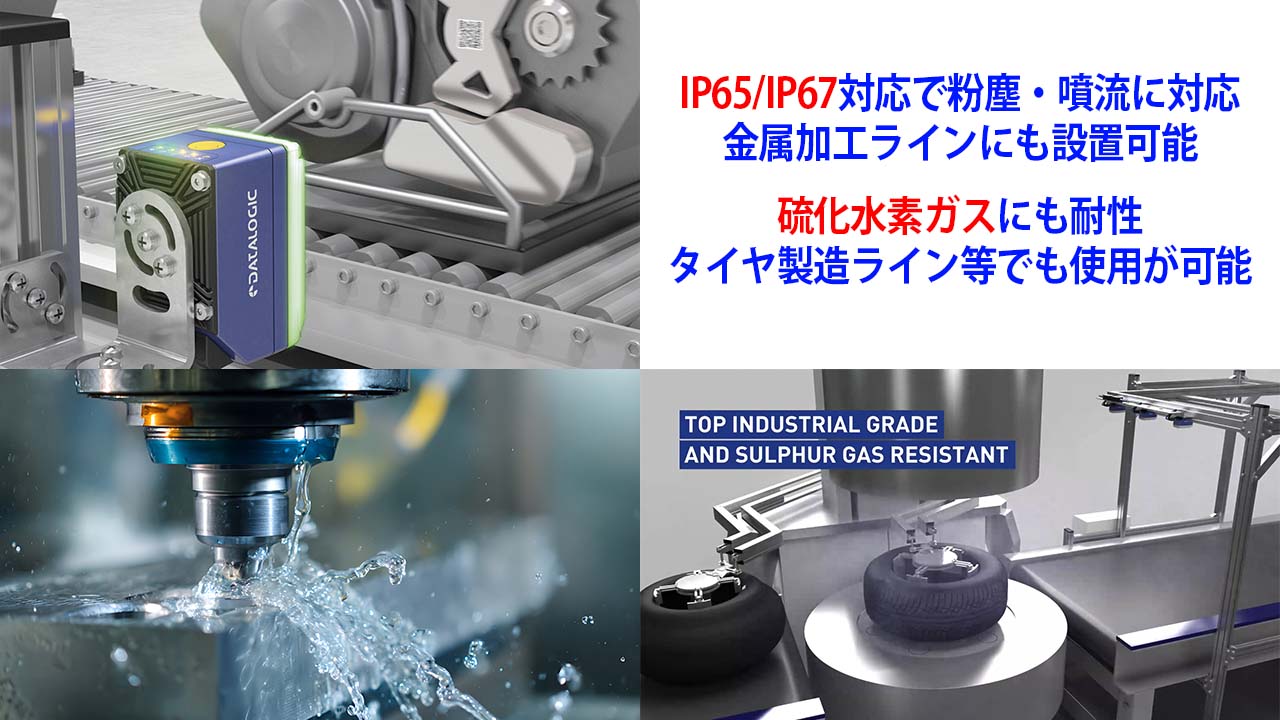

  • 耐環境対応

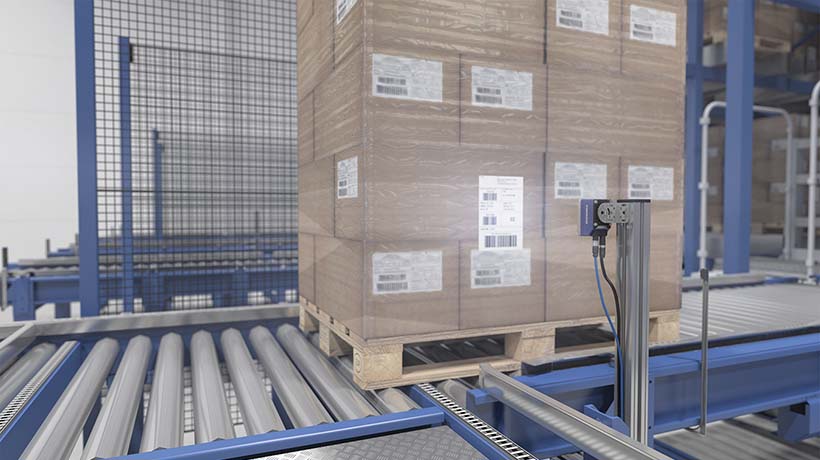

  • コンベア搬送ライン
  • 品質管理
  • FA向け
  • 医療向け
  • 物流向け
  • 1Dcode
  • 1years
  • 2Dcode
  • DLCODE
  • Ethernet
  • greenspot
  • GS1
  • ID-NET
  • PackTrack
  • postalcode
  • RS232
  • RS422

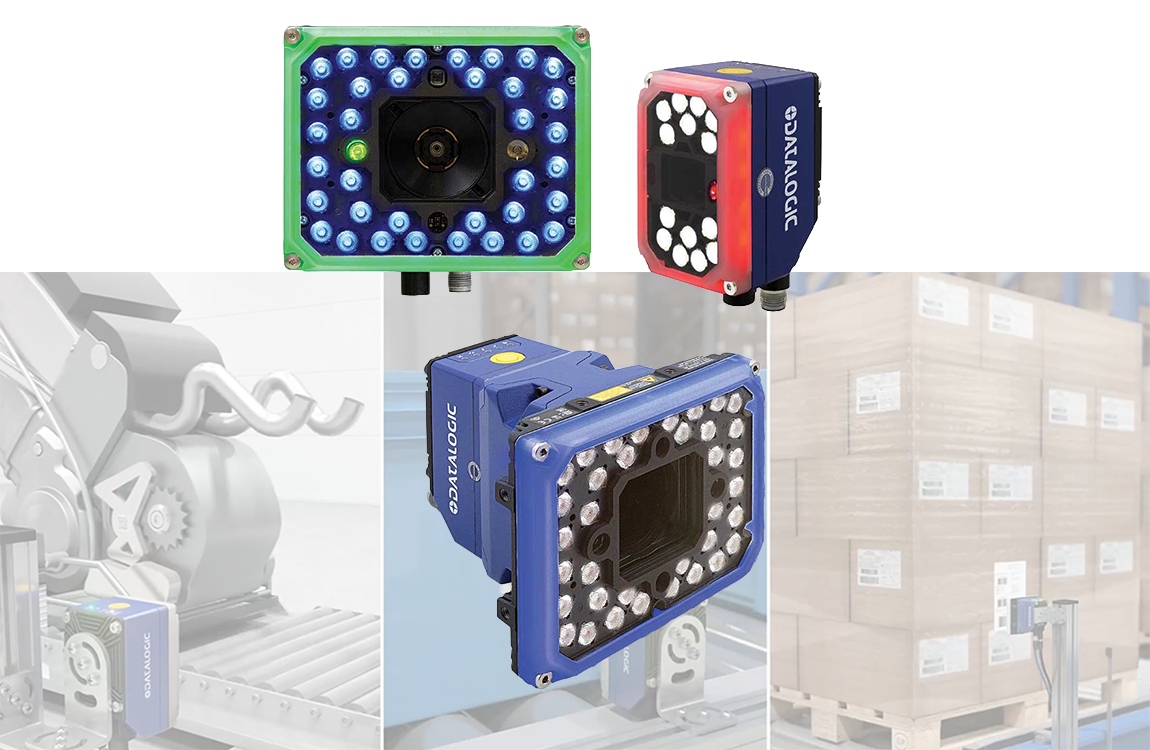

Matrix320

2Mピクセル 最高60フレーム/秒で高速読取が可能

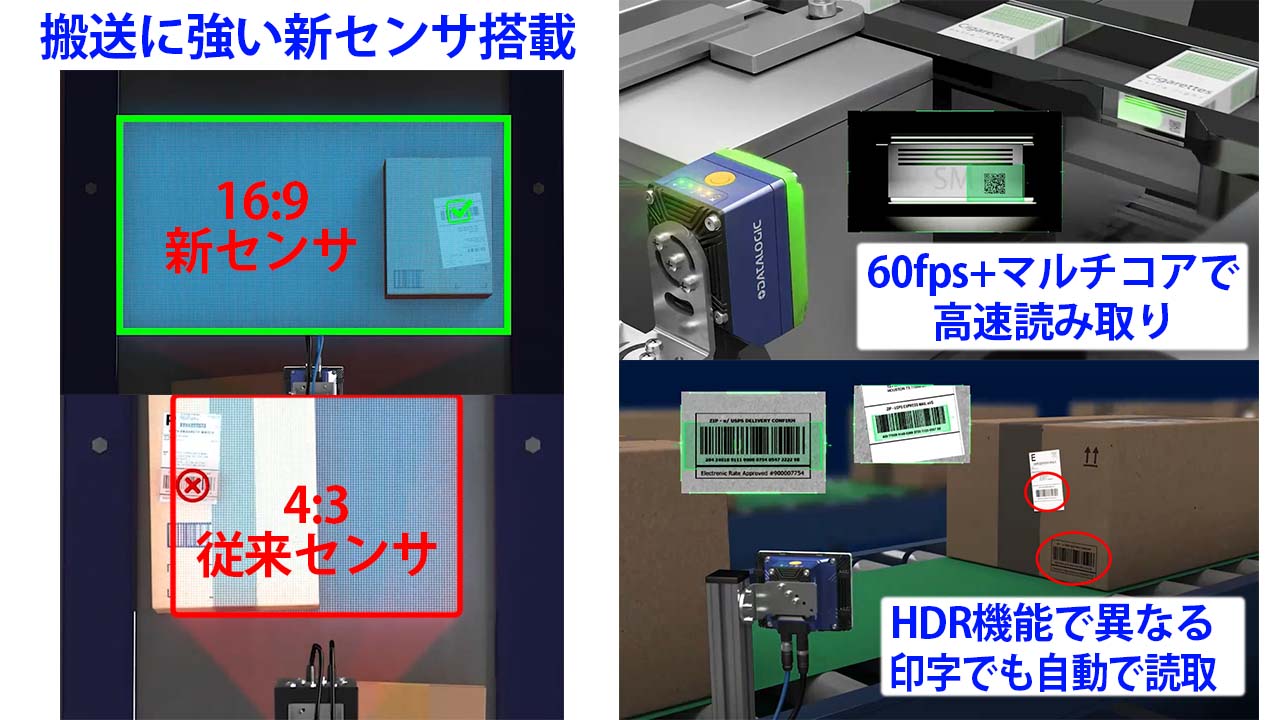

■新型センサで広がる読み取りエリア
新設計2メガピクセルセンサ(16:9)採用により、横方向では従来比率(4:3)の3メガピクセルセンサ相当の読み取りが可能となり、システム全体のコスト削減に貢献します。

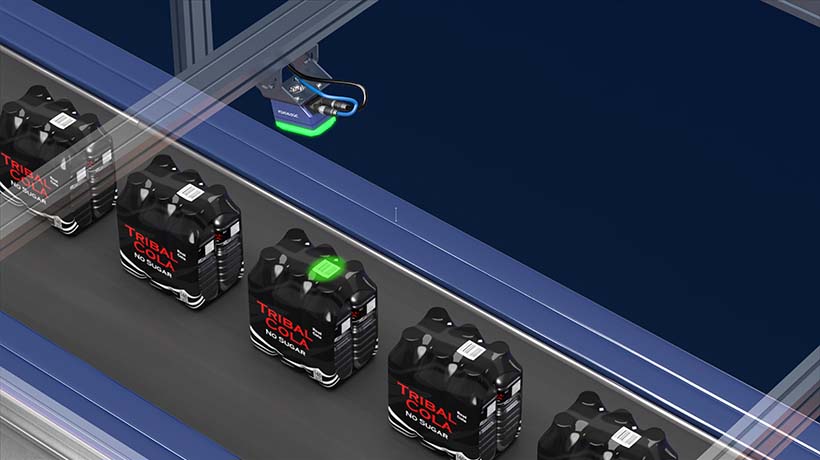

■最高60フレーム/秒の画像キャプチャとマルチコアデコードで高速搬送ラインでの読み取りを実現
最高60フレーム/秒の画像キャプチャとマルチコア技術のデコード処理により、高速搬送ラインでカメラタイプの使用が実現しました。今まで、レーザスキャナやリニアカメラしか使用ができない高速搬送ラインでも安心してご使用いただけます。
■ギガビットEthernetで高速画像送信が可能
ギガビットEthernetポートを内蔵しており、キャプチャ画像を高速でFTP等のサーバーに転送が可能です。

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード
  • <p><strong>HDR(ハイ・ダイナミック・レンジ)機能で読み取り性能向上</strong><br />
高スキュー角度での読み取りやコントラストが大きく異なる印字コードの読み取りで、低コントラスト部分の信号を拡張して、全体的に均一な画像に加工して、より高速で精度の高い読み取りを実現します。</p>

    HDR(ハイ・ダイナミック・レンジ)機能で読み取り性能向上
    高スキュー角度での読み取りやコントラストが大きく異なる印字コードの読み取りで、低コントラスト部分の信号を拡張して、全体的に均一な画像に加工して、より高速で精度の高い読み取りを実現します。

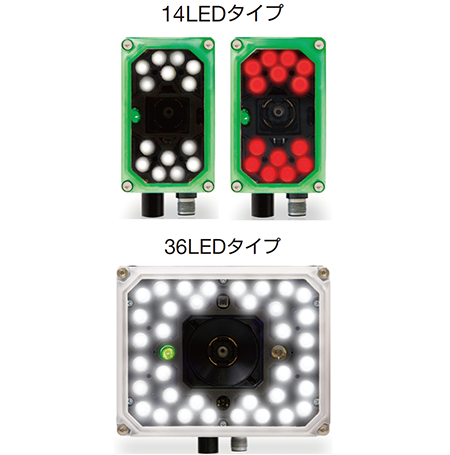

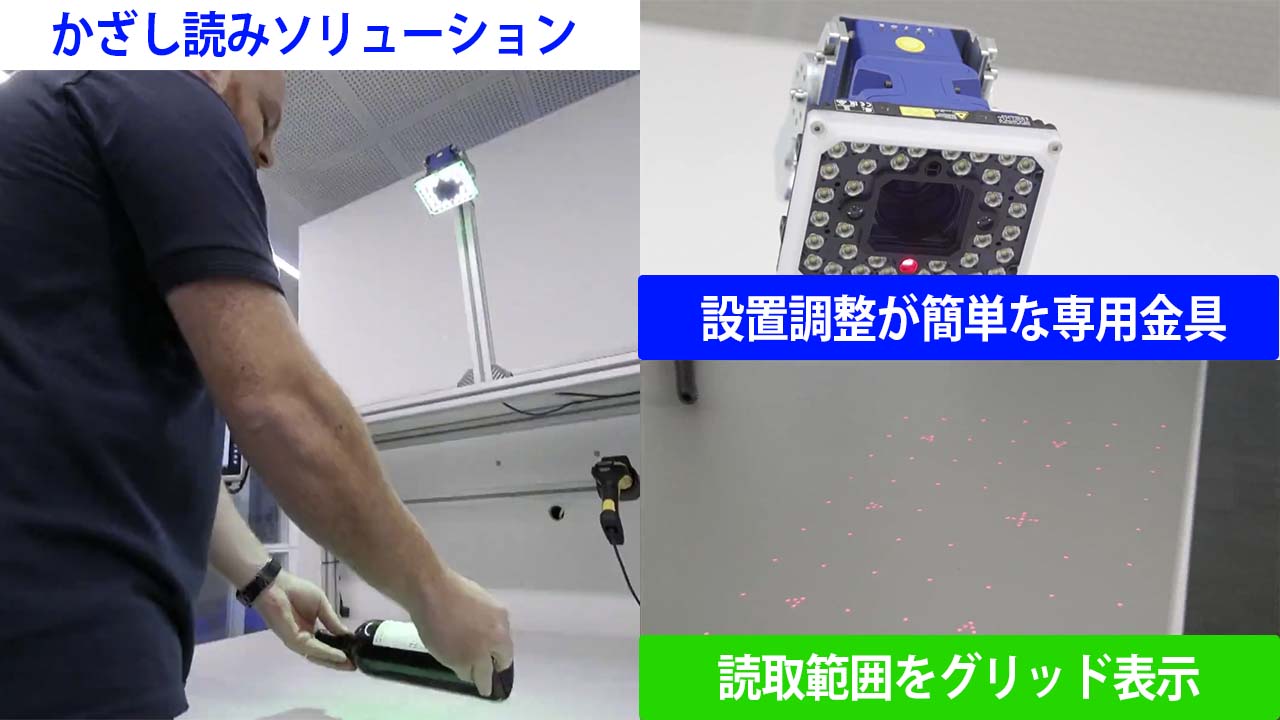

  • <p><strong>用途に合わせて選べる内蔵LED照明</strong><br />
標準の14LEDタイプと高速/高輝度用の36LED照明とそれぞれ、赤色LEDと白色LEDの2つの合計4タイプの内蔵照明から選択が可能です。また、全てのLED照明で点灯させる領域をソフトウェアで制御可能なので、DPM印字等の難読コードでも柔軟に対応が可能です。</p>

    用途に合わせて選べる内蔵LED照明
    標準の14LEDタイプと高速/高輝度用の36LED照明とそれぞれ、赤色LEDと白色LEDの2つの合計4タイプの内蔵照明から選択が可能です。また、全てのLED照明で点灯させる領域をソフトウェアで制御可能なので、DPM印字等の難読コードでも柔軟に対応が可能です。

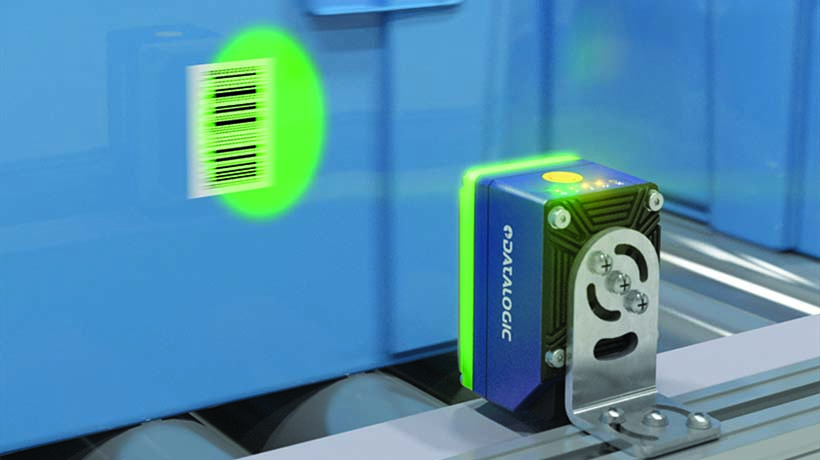

  • <p><strong>動作状況が一目でわかる表示機能</strong><br />
従来機の読み取り時のグリーンスポットやノーリード時のレッドスポットに加えて、本体照明のベゼルでも表示を行います。離れた場所から状態確認が容易にできます。</p>

    動作状況が一目でわかる表示機能
    従来機の読み取り時のグリーンスポットやノーリード時のレッドスポットに加えて、本体照明のベゼルでも表示を行います。離れた場所から状態確認が容易にできます。

供給電圧、消費電力(照明含む) 24VDC±10%、10W max.(14LED照明タイプ)・15W max.(36LED照明タイプ)
シリアルインターフェース MAIN:(RS232/RS422;2,400~115,200bps), AUX:(RS232;2,400~115,200bps)
内部ネットワーク ID-NET™(最高1Mbps)
通信インターフェース Ethernet TCP/IP, UDP, FTP, EtherNet/IP, Modbus TCP, PROFINET-IO-(10M/100M/1,000M bit/s)
入出力信号 同期信号入力(1点), プログラマブル入力(1点), プログラマブル出力(3点)
温度特性、湿度 動作温度: 0℃~45℃/保存温度: -20℃~70℃、90%以下(但し結露なきこと)
耐振動 14 mm@2 to 10 Hz; 1.5 mm@13 to 55 Hz; 2g@70 to 500 Hz; 各方向2時間
耐衝撃 30g; 11ms; 各方向3回
筐体材質、保護構造 アルミニウム、IP65
外形寸法、重量 109x54x56mm、380g(14LED-コネクタ0°) / 116x126x70mm、660g(36LED-コネクタ0°)
バーコード Code128(GS1-128); Code39(スタンダードとフルASCII); Code32; MSI; Standard 2of5; Matrix 2of5; Interleaved 2of5; Codabar; Code 93; Pharmacode; EAN-8/13-UPC-A/E(Addon2 and Addon5を含む); GS1 DataBarファミリー; PDF417(スタンダードとマイクロPDF417)
2Dコード DataMatrix ECC200(スタンダード; GS1とダイレクトマーキング); QR Code(スタンダードとダイレクトマーキング); MicroQR Code; Maxicode; Aztec Code
ポスタルコード Australia Post;Royal Mail 4 State Customer;Kix Code;Japan Post;PLANET;POSTNET;POSTNET (+BB); Intelligent Mail
動作モード Continuous, One Shot, Phase Mode, PackTrack™
パラメータ設定方法 本体とEthernet接続で専用ソフト-DL.Codeにより設定
センサタイプ CMOSタイプ, 2.0メガピクセル(1,920 X 1,080)
フレーム速度 最高60フレーム/秒
光学レンズ 6mm焦点リキッドレンズ、9mm焦点リキッドレンズ、16mm焦点リキッドレンズ
照明 内蔵LED照明(14LED/36LED-赤色/白色)
照準システム 赤色レーザビーム
表示 Ready, Good, Trigger, Com, Status, (Ethernet Network),Good Read(Green Spot)

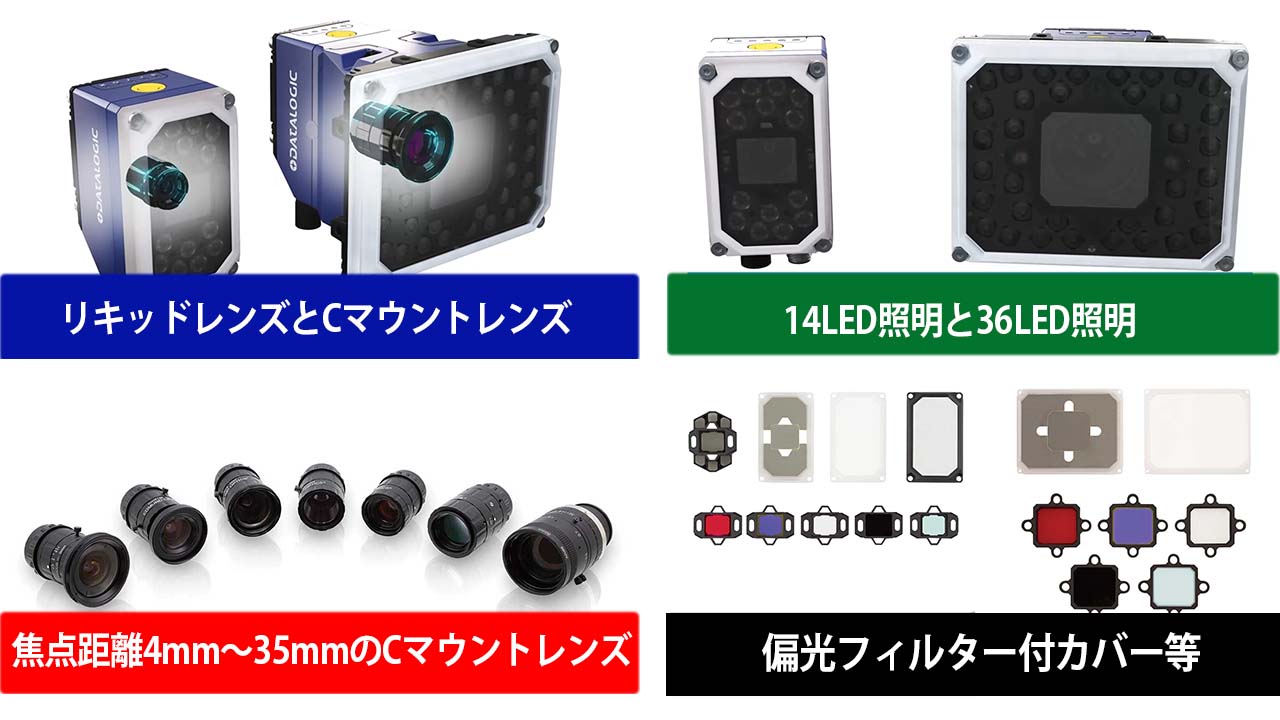

  • CBXxxx - 端子台接続BOX

  • カバー(左:Polarizer14L)(右:Standard 14L)

  • カバー(左:Polarizer36L)(右:Standard 36L)

  • YAGフィルター(左:Yag 14L)(右:Yag 36L)

  • Matrix320パンフレット

  • Matrix320ハードウェアマニュアル

動画

DL.CODEの設定:接続基本編

設定ツール[DL.CODE]でのMatrixシリーズ製品との接続方法をご紹介します。

BM100 バックアップ・リストア方法

別売アクセサリのバックアップモジュールBM100のバックアップ・リストアの方法をご紹介します。
