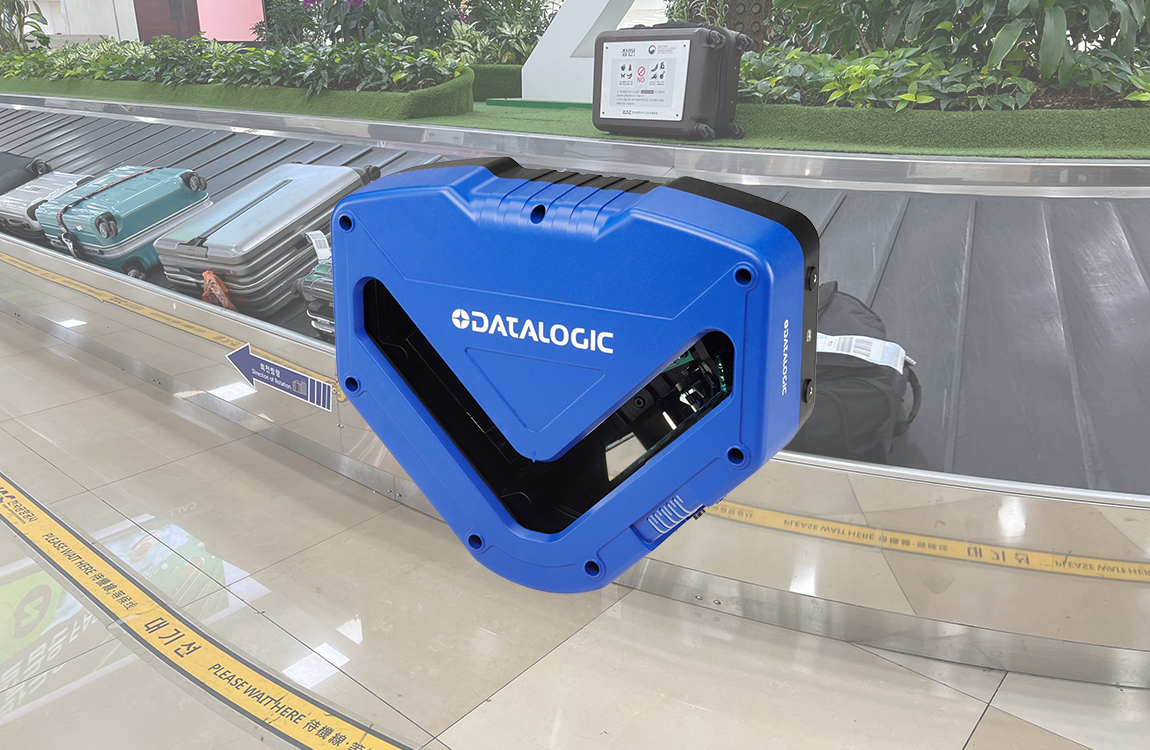

DX8210シリーズ
高性能固定式レーザスキャナ
Datalogic/データロジック
DX8210シリーズは、大きな読取エリアと高深度を実現し、高速コンベアラインでも安定した読み取り性能を発揮するオールインワン型固定式レーザバーコードリーダ（バーコードスキャナ）です。
全方向からの多方向読み取りに対応し、物流・製造現場の自動化と省人化を強力に推進します。
低品質や損傷コードでも高い読取率を維持し、現場の読み取りエラーや停止リスクを低減。
さらに、WEBブラウザ対応の設定ツールにより簡単に導入・設定が可能で、バックアップモジュールにも対応し、保守性と安定稼働を向上します。
比較検討において高性能・高信頼性を求める現場に最適なソリューションです。
- 特長
- スペック
- アクセサリー
- ダウンロード
広範囲・高速でも読み漏れを防ぎ、誤データ紐付けも防止
DX8210シリーズは大きな読取エリアと高深度に加え、高速スキャン性能を兼ね備え、コンベア上のあらゆるサイズ・高さ・向きのバーコードを確実に読み取ります。高速搬送の環境でも読み取り遅延を防止します。さらにPackTrack™機能により、密集搬送時でも各アイテムを正確に追跡し、隣接する搬送物との読み取りデータの貼付け間違い（誤紐付け）を防止します。これにより読み取り精度とトレーサビリティを同時に向上させ、ライン停止リスクの低減と安定稼働を実現します。

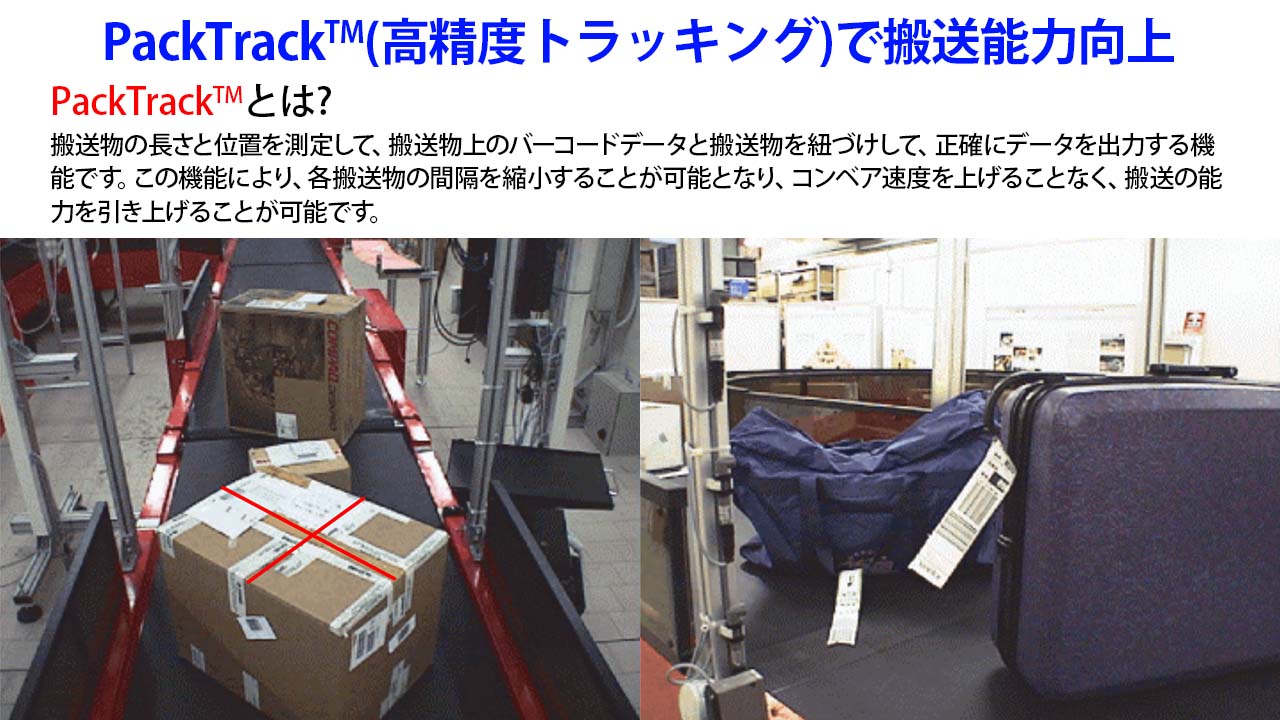

■PackTrack™とは？
流れている複数の荷物を位置追跡しながら、読み取ったバーコードを正しい荷物に確実に紐付ける仕組み

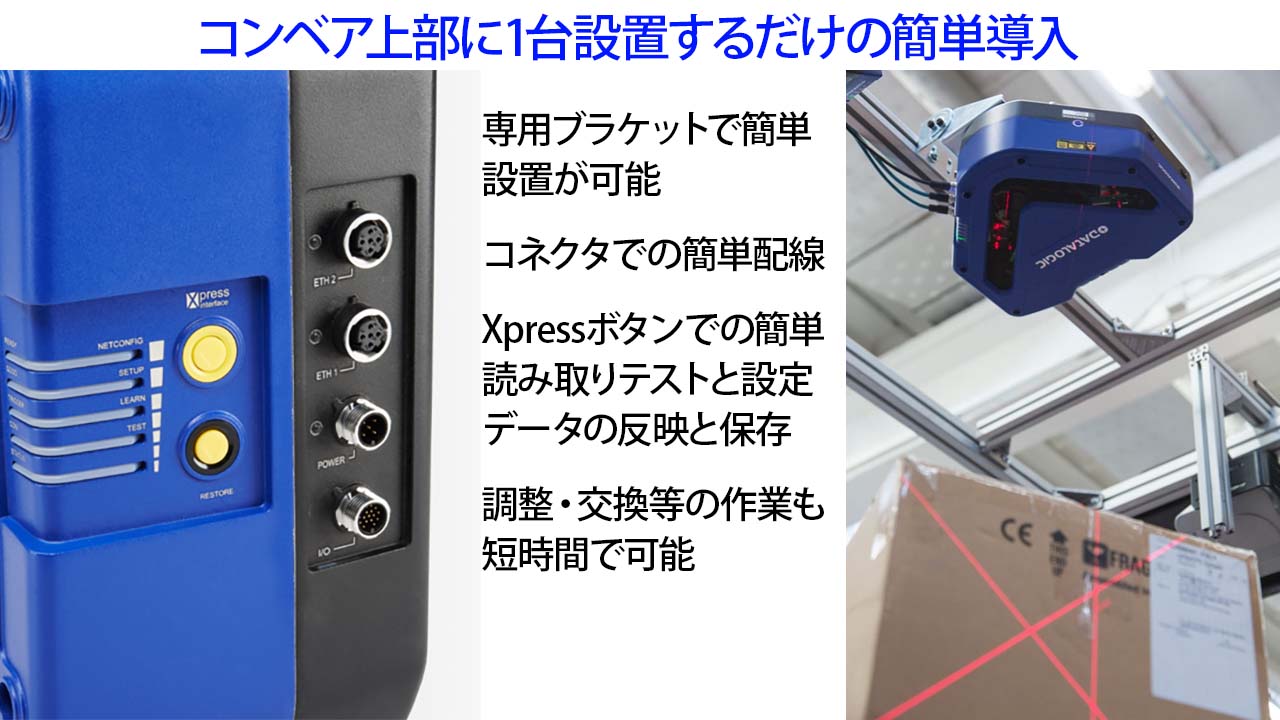

導入・設置を簡素化し、省スペースと工数削減を実現

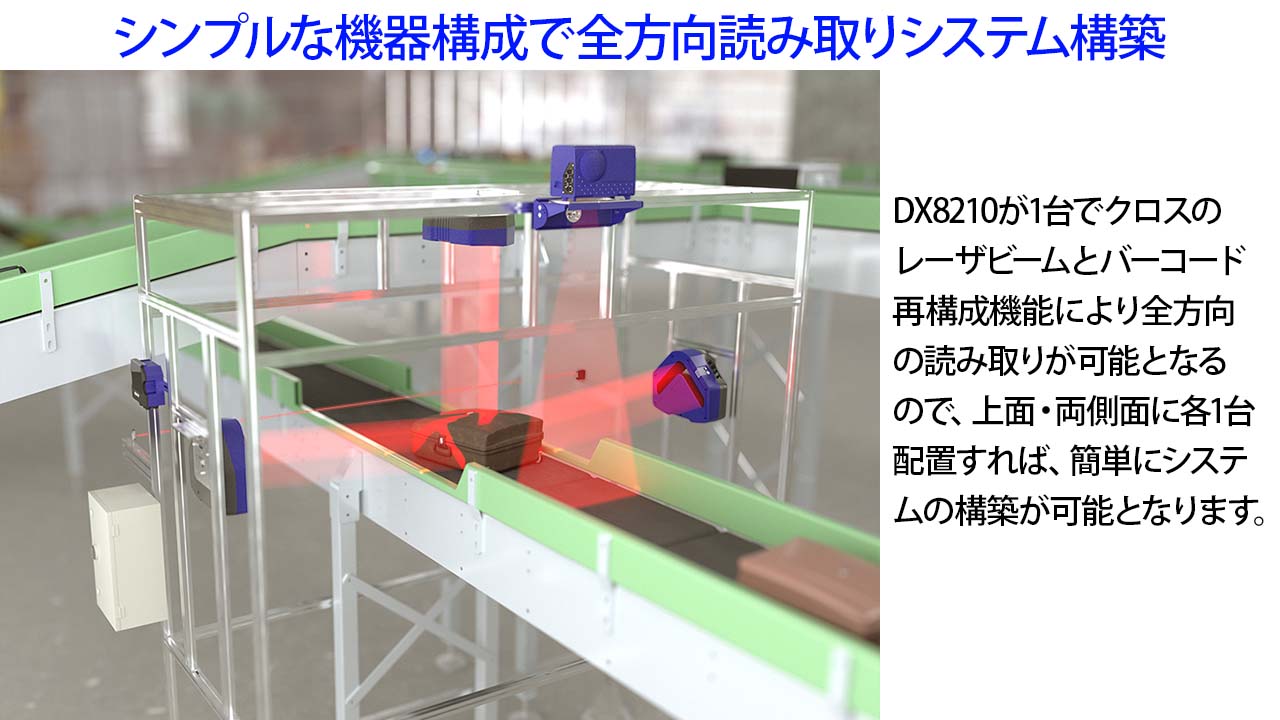

オールインワン構造により、1台で多方向読み取りを実現し、複数機器の組み合わせが不要です。コンベア上部に設置するだけで運用を開始でき、設計・施工・調整の工数を大幅に削減。設備の省スペース化にも貢献し、既存ラインへの後付けやリプレースにも柔軟に対応します。
作業者の手間を削減し、現場の自動化・省人化を促進
全方向からのバーコード読み取りに対応しているため、荷物の向き揃えや整列といった手作業が不要になります。これにより作業時間の短縮と人為的ミスの低減を実現。物流・製造現場における自動化を加速させ、人手不足対策と作業効率向上に貢献します。
設定・保守を効率化し、安定運用とダウンタイム削減に貢献

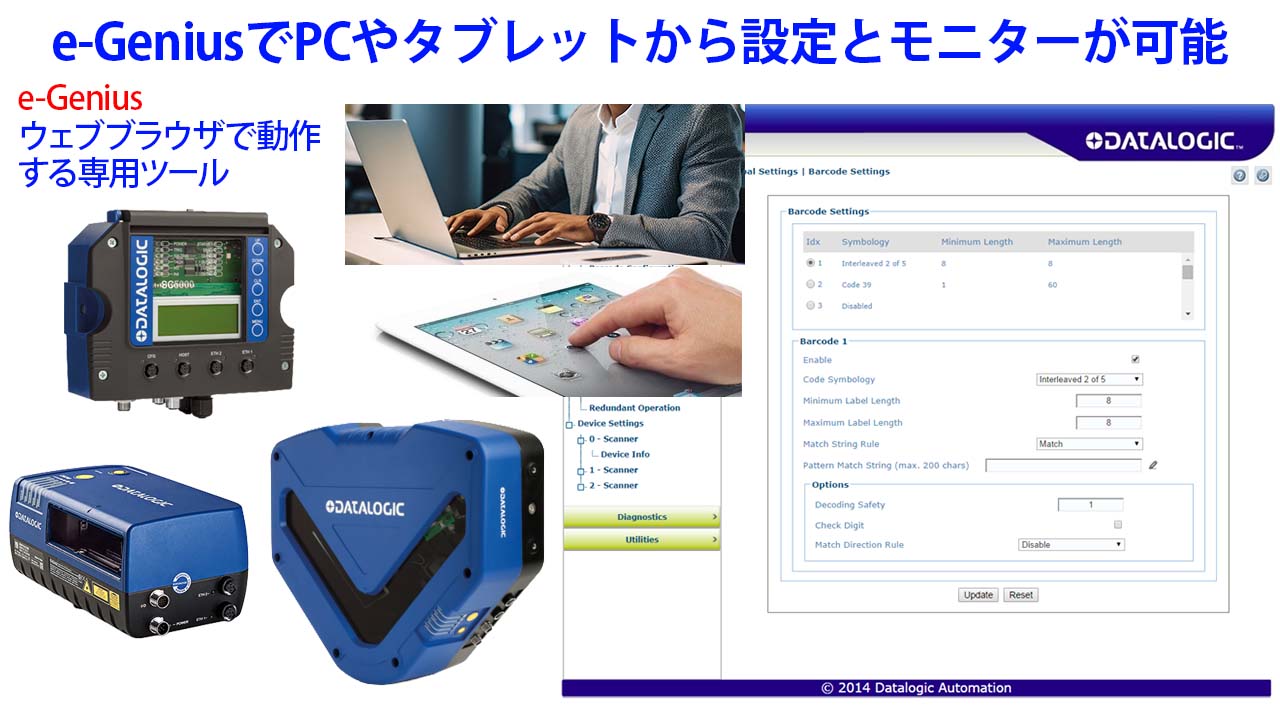

WEBブラウザ対応の設定ツールにより、専用ソフト不要で簡単に初期設定や調整が可能です。さらにバックアップモジュールに対応し、万が一の故障時でも設定データを迅速に復元でき、復旧時間を短縮。保守負担を軽減しながら、長期にわたり安定した運用を実現します。
利用シーン

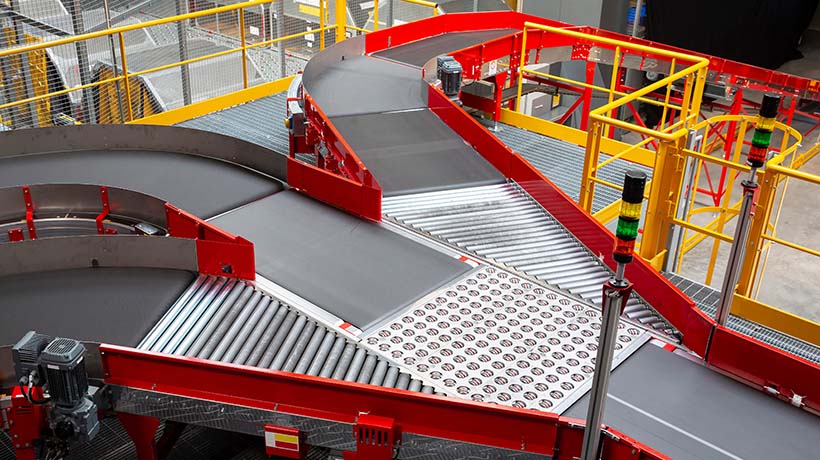

① 高速コンベアによる宅配仕分けラインで、大量の荷物を停止させずに連続読取を実現し、処理能力を最大化。

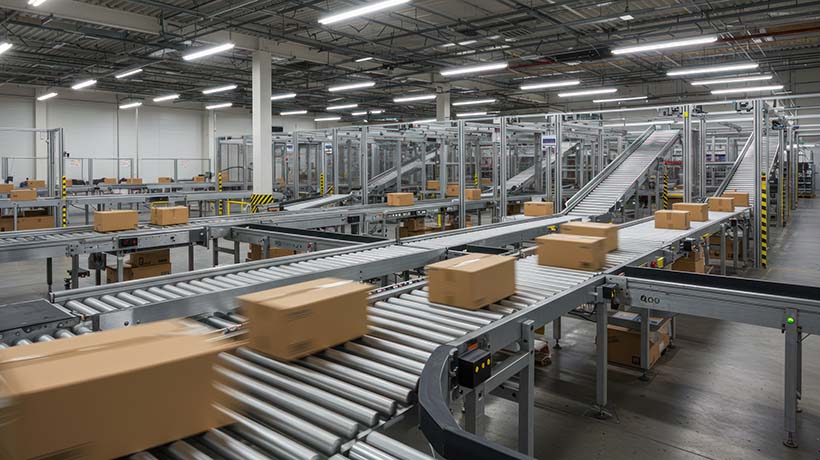

② 倉庫の入出庫管理において、多方向に置かれた荷物でも向きを揃えず自動識別し、省人化を推進。

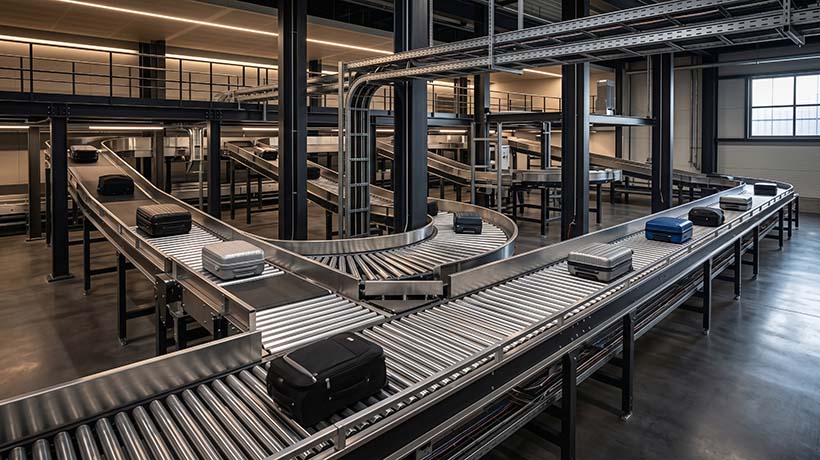

③ 空港手荷物処理でスーツケースの向きに関係なく確実に読み取り、搬送ミスや遅延を防止。
④ 製造ラインのトレーサビリティ管理において、不定位置の製品ラベルを確実に読み取り品質管理を強化。
⑤ 自動倉庫システムにおいて、広い読取エリアを活かし複数サイズの搬送物を一括処理し効率化。
⑥ パレットや大型搬送物の識別において、高深度性能により離れた距離からでも安定した読取を実現。
FAQ
Q：DX8210はどのような用途に適したスキャナですか？
A：物流仕分け、倉庫管理、製造ライン、空港手荷物処理など、高速搬送や多方向読み取りが求められる現場に最適です。特に自動化や省人化を推進したい環境で高い効果を発揮します。
Q：DX8210はなぜ読み取り精度が高いのですか？
A：広い読取エリアと高深度に加え、低品質や損傷バーコードにも対応する高性能処理技術により安定した読み取りを実現します。また、機械的なオートフォーカスを使用せず高速にフォーカスを追従できるため、搬送物の距離変化にも瞬時に対応し、高速ラインでも高精度な読取を維持できます。
Q：導入や設定は難しくありませんか？
A：WEBブラウザベースの設定ツールに対応しており、専用ソフト不要で簡単に設定可能です。設置もシンプルで、短期間での導入が可能です。
Q：故障時の対応や保守性はどうですか？
A：バックアップモジュールに対応しているため、設定データの復旧が簡単で、機器交換時のダウンタイムを最小限に抑えられます。安定した運用が可能です。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 読取コード | JAN/EAN/UPC(アドオンコード含む)、ITF、CODE39、CODE93、CODE128/GS1-128、CODABAR(NW7) 等 |
|---|---|
| マルチラベル読取 | 1同期フェーズで最大10種のコード |
| 最小分解能 | (DX8210-2100) 0.25㎜(10mil) (DX8210-4100) 0.38㎜(15mil) (DX8210-4200) 0.38㎜(15mil) |
| 読取深度 | 550㎜(NB:0.38㎜)(DX8210-2100) 1100㎜(NB:0.38㎜)DX8210-4100) 550㎜(NB:0.25㎜)(DX8210-4200) |
| 読取速度 | 最大１,000スキャン/ 秒 |
| スキャンパターン | シングルクロススキャン |
| 光源 / レーザクラス | 半導体レーザダイオード(630～680nm) / Class II- CDRH |
| アパーチャ | 60° |
| 電源電圧 | DC20~30V |
| 消費電流 | 1.0A～0.7A,モータ起動時電流,1.3A max. |
| 通信インターフェース | Main RS232/RS422(最高115.2K bps) AUX RS232(最高115.2K bps) 2 x Ethernet TCP/IP (最高100Mbps) EBC(イーサーネットバスコネクション)機能内蔵(最高100Mbps) フィールドバス Ethernet/IP接続サポート |
| 入力信号 | デジタル入力(2点+１点エンコーダ)、プログラマブル入力(1点) |
| 出力信号 | プログラマブル出力(2点) |
| パラメータ設定方法 | e-Genius (ブラウザーアプリケーション)接続、X-Press HMIキーボード |
| 動作モード | オンライン、テスト、PackTrack™、コンティニュアス |
| 表示 | LED5点 |
| 保護構造 | IP65 |
| 耐振動/耐衝撃 | 1.5mm、70～500Hz、各方向2時間 / 30g、11ms、各方向3回 |
| 温度/湿度(動作時) | 0 ～50℃/ 10~90%以下(但し結露無きこと) |
| サイズ | 381x328x92.5㎜ |
| 重量 | 7.7㎏ |
-
CAB-LP-XX
電源コネクタケーブル,M12- バラ線,3m or 5m -
CAB-DSXX-S
CBX接続用コネクタケーブル, 1m or 3m or5m -

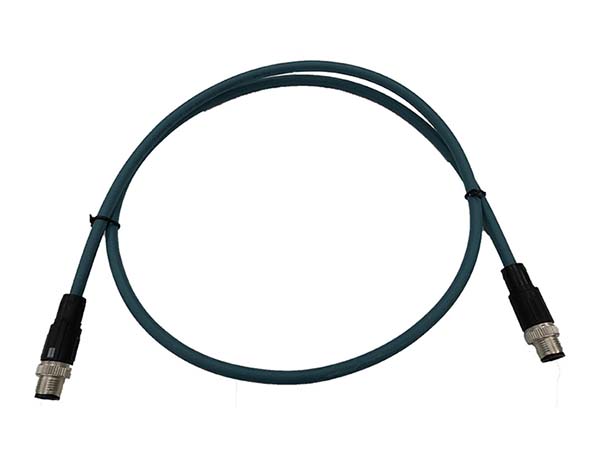

93A050065, 93A050066, 93A050067
SC5000 用Ethernet ケーブル, ストレートM12- ストレートM12,1m or 3m or 5m -

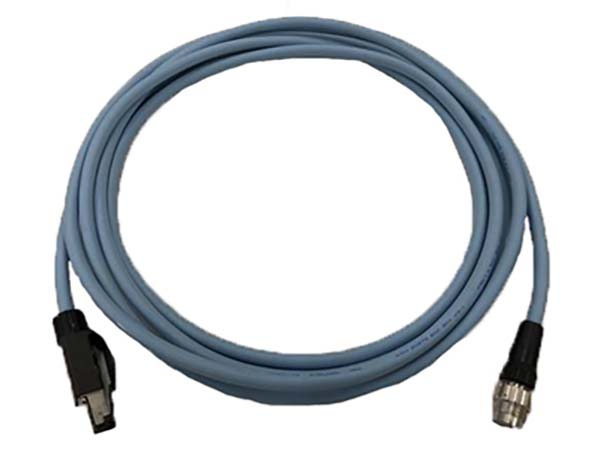

CAB-ETH-MXX-JP
Ethernet 接続コネクタケーブル,3m or 5m -
CBX510
高機能端子台ボックス -
BM100
(CBX100/500/510 用) パラメータバックアップモジュール -
OEK-2
光学式エンコーダキット -
PWR240-IAS
電源BOX,240W -
PWR480-IAS
電源BOX,480W
